KiCad HF-Layout, 2 Ebenen mergen

Silvio K. (exh) OP 27.03.2012 12:33 #2611331

Ich nutze KiCad sehr gerne, möchte nun auch mal wieder etwas
höherfrequentes machen und bastele mir die entsprechenden Leitungen und
HF-Konstrukte mit dem Kommentar-Layer zusammen (das Beispiel im Anhang).
Beim Ätzen kann man ja bequem mehrere Layer/Ebenen in einem Druck
zusammenfügen. Für den PCB-Hersteller möchte ich aber diesen Schritt in
den Gerber-Dateien machen, sprich Top+Kommentar ->Top-Neu. Mit dem
Gerbview-Programm konnte man in älteren Versionen mehrere Dateien in
eine Ebene laden. Exportieren habe ich es aber nie können.
Gibt es eine Möglichkeit mehrere Gerberdateien zu einen Einzige zu
mergen/ zu vereinen? Was wäre ein eleganter Weg?

DRC+ERC sind mir da nicht so wichtig..

Viele Grüße

Silvio

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Gerd E. (robberknight) 27.03.2012 18:37 #2611830

Ich hab bisher solche Konvertiererei bisher oft über gerbv (das Tool von
gEDA) und dann Import im pcbnew gemacht. Ob damit genau das geht hab ich
jetzt nicht im Kopf, denke aber schon.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Silvio K. (exh) OP 28.03.2012 09:51 #2612375

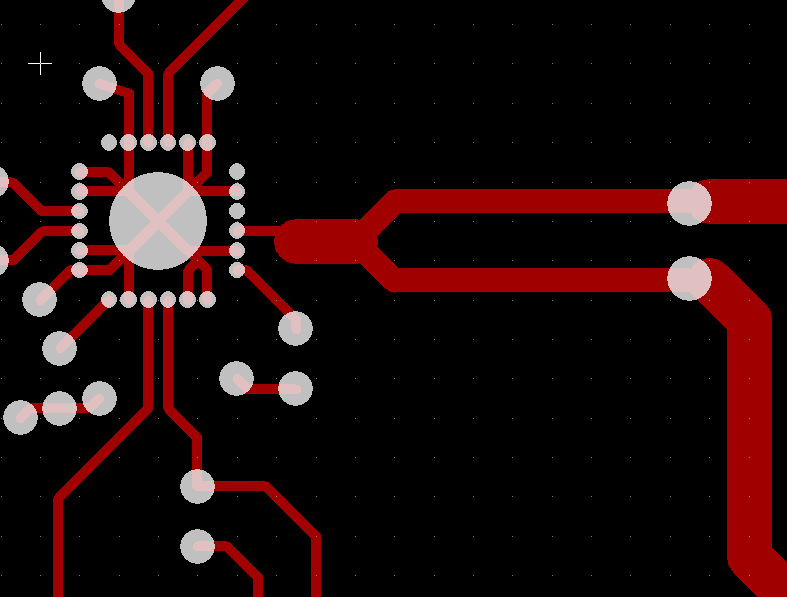

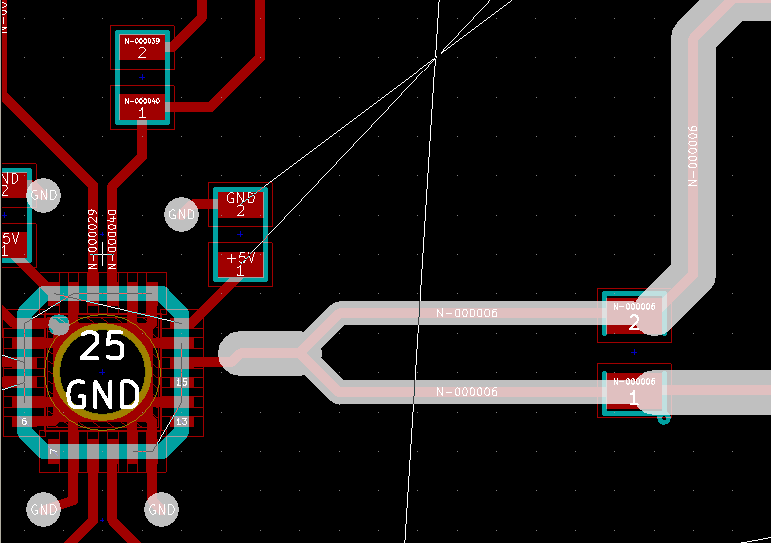

Ich habe es mit GerbView versucht und dann nach PCBnew exportiert, das
Ergebnis ist im Anhang. Aus den SMD-Pads werden runde Pads und alles ist
gespiegelt. Da bin ich ratlos.

Ich nutze übrigens den Zeichnungslayer und nicht den Kommentarlayer. Da
hatte ich mich geirrt.

Gibt es noch andere Kostenfreie/Open-Source-Programme mit denen man
mehrere Layer in einem Post-Processing Schritt vereinen kann?

Viele Grüße

Silvio

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Melden Danke

Gerd E. (robberknight) 28.03.2012 20:31 #2613358

> Ich habe es mit GerbView versucht und dann nach PCBnew exportiert, das
> Ergebnis ist im Anhang. Aus den SMD-Pads werden runde Pads und alles ist
> gespiegelt. Da bin ich ratlos.

GerbView != gerbv

GerbView ist das, was bei Kicad mit dabei ist. gerbv gibts hier:
http://gerbv.gpleda.org/

Das hat mir beim Exportieren und Konvertieren bisher immer gute Dienste
geleistet.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Silvio K. (exh) OP 28.03.2012 21:06 #2613407

Gerd E. schrieb:
> GerbView != gerbv

Oh ha, danke für die Klarstellung! Ich versuche mein Glück und berichte

Danke Gerd

Viele Grüße

Antwort Zitieren Bearbeiten Löschen Melden Danke

Silvio K. (exh) OP 28.03.2012 22:26 #2613513

gerbv macht genau das, was ich will. Jedenfalls scheint es erst mal so.
Sehr schön.

Nochmals danke

Antwort Zitieren Bearbeiten Löschen Melden Danke
