Eagle: Verbindung von Massepads beim Fluten

JK Gast 19.04.2012 16:38 #2643670

Hallo,

ich habe bei Eagle folgendes Problem. Ich habe einen 100 poligen SMD
Steckverbinder mit einem Padabstand von 0,4mm.

Ich möchte nun einige Pins dieses Steckverbinders mit einem Massepolygon
verbinden.

Leider klappt dies nicht so recht.

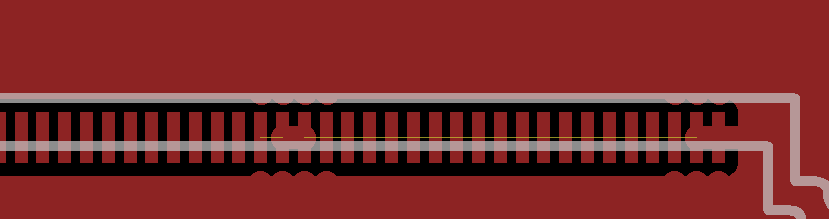

Anbei ein Bild und Ausnahmsweiße auch noch die Eagledaten ich hoffe dies
geht in Ordnung.

Kann mir jemand helfen?

Vielen Dank

JK

Angehängte Dateien:

TEST.brd (6,9 KB)
TEST.sch (11,7 KB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Lothar M. (lkmiller) Moderator (Firma: Titel) 19.04.2012 16:46 #2643684

JK schrieb:
> Kann mir jemand helfen?
Mach mal die Linienstärke deines Polygons deutlich kleiner und schalt
die Thermals aus....

Antwort Zitieren Bearbeiten Löschen Melden Danke

chick Gast 19.04.2012 16:47 #2643689

Stell doch mal die Breite der Wire kleiner ein.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Lothar M. (lkmiller) Moderator (Firma: Titel) 19.04.2012 16:50 #2643693

Hier mal meine Variante. Na gut, ein wenig dicker könnten die Linien
noch sein...  ;-)

Angehängte Dateien:

TEST.brd (22,8 KB)

Antwort Zitieren Bearbeiten Löschen Melden Danke

Michael H. (michael_h45) 20.04.2012 03:12 #2644403

Man kann auch ein zweites Polygon mit geringerer Width um die Pads des
Steckverbinders legen. Das Polygon muss dann einen niedrigeren Rank als
das umgebende haben.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Kevin K. (nemon) 20.04.2012 11:01 #2644710

Mach mal change -> width -> 10 und klick dann auf das Polygon. Zudem
solltest du das Raster ggf. auf 5 oder 10mil herabsetzen.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Reinhard Kern Gast 20.04.2012 20:48 #2645605

Kevin K. schrieb:
> Zudem
> solltest du das Raster ggf. auf 5 oder 10mil herabsetzen.

Zweckmässig ist ein Raster, das zum Stecker passt. Also eines, bei dem
die Stecker-Pins im Raster liegen.

Gruss Reinhard

Antwort Zitieren Bearbeiten Löschen Melden Danke
