Schaltplan schön zeichnen (mit Maschen, Strompfeilen,,.)

J. K. OP #2655367
Hallo!

Kennt von euch jemand ein Tool mit dem man "schöne" Schaltpläne für zB.
Uniprotokolle zeichnen kann.
Hab bis jetzt meist EAGLE verwendet. Einerseits brauch ich aber die
Funktionalität des Boardplan nicht (aber egal), andererseits will ich
aber auch Strom/Spannungspfeile, Maschen ... einzeichnen können.

Natürlich kann man den Rest mit Photoshop oder ähnlichem dazuzeichnen,
ist aber auch mühsam, vor allem wenn man nachträglich an der Schaltung
noch was ändern will.

Also gut wär ein Tool, das wie EAGLE nen Grid hat, und fertige Symbole
für Spannnungsquellen, Transistoren, Wiederstände etc. Andererseits soll
man aber auch Maschen und andere Beschriftungen einfügen können. Hat jmd
einen Tipp für mich?

MfG
Jürgen
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
stefan Gast #2656265
warum bleibst du nicht einfach bei eagle und erstellst dir entsprechende
symbole für strom-, spannungsquellen, strom- und spannungspfeile, usw
selbst?
Antwort Zitieren Bearbeiten Löschen Melden Danke
BindochnurGast Gast #2656315
J. K. schrieb:
> für zB.
> Uniprotokolle zeichnen kann.

Xfig ist noch eine Alternative,

interessant ist evtl. auch eine Einarbeitung in LaTex, auch wegen
anstehender Abschlussarbeit(en).

Bei Verwendung von Latex bietet sich die Kombination pstricks/pst-circ
als umfangreiches Latex-Grafik-Pakete an.

Dies ist dann aber kein WYSIWYG-Zeichenprogrammm, sondern eine
"hardgecodete" Grafik.

Für Protokolle/"was nicht soviel Aufwand machen soll"  würde ich eagle
verwenden, eine eigene Bibliothek machen mit gängigen Bauelementen und
diese mit "schön" gezeichneten Symbolen versehen.

Ich hab auch schon Pspice dafür verwendet, bei entsprechenden
Einstellungen und ebenfalls selbst gezeichneten Symbolen kommt auch da
was ansehnliches bei rum.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Holler Gast #2656364

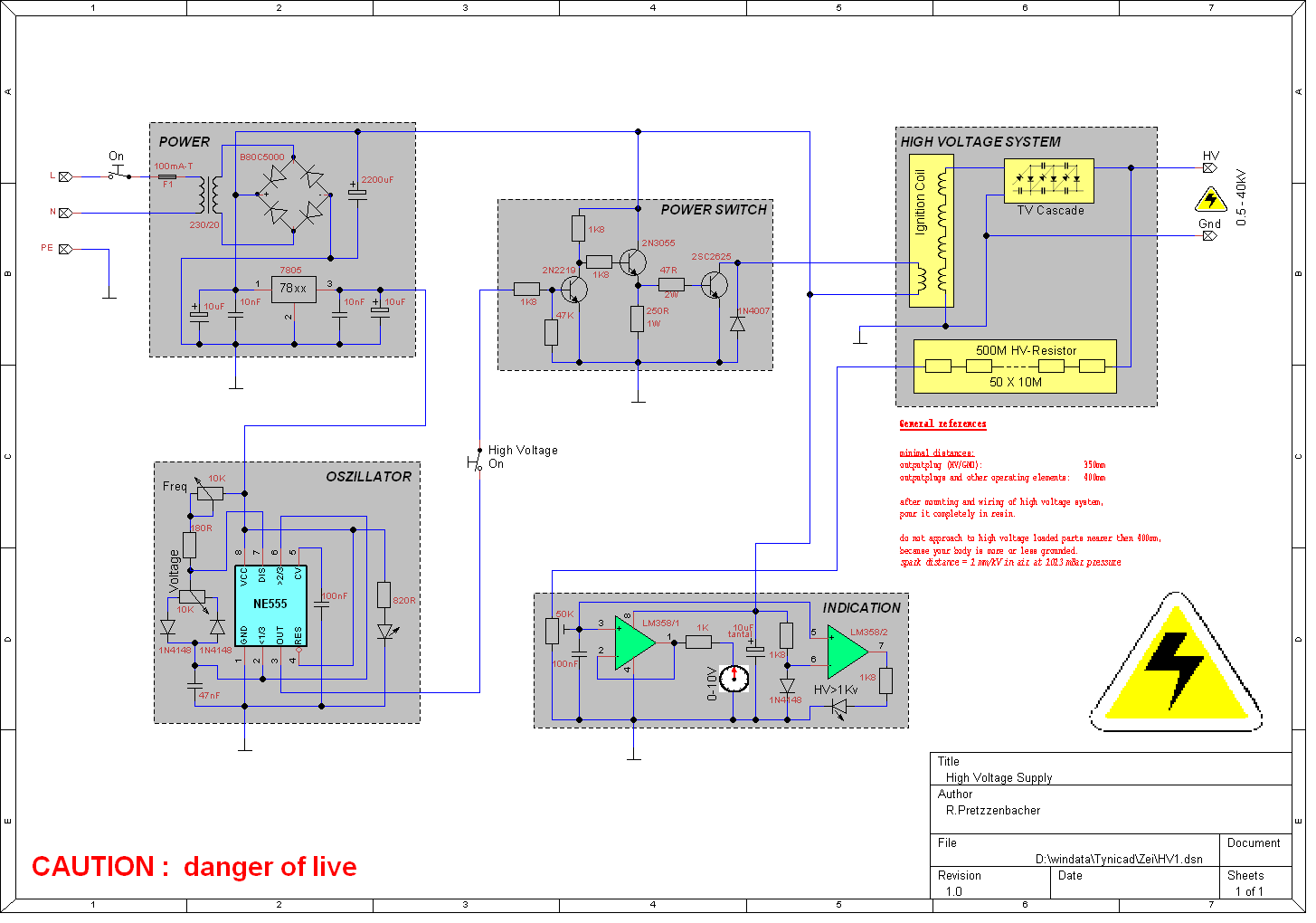

Der Tiny-CAD Plan sieht wirklich schön aus. Werde ich mal zu Dokuzwecken
testen.

Normalerweise nutze ich Eagle, aber richtig gut sehen die Pläne nicht
aus, irgendwie etwas grob. Dafür aber sehr funktional.

Dia habe ich bisher für UML-Diagramme genutzt. Gibts dafür eine
Stromlaufplan-LIB? Beispiele, wie ein Plan damit aussieht?

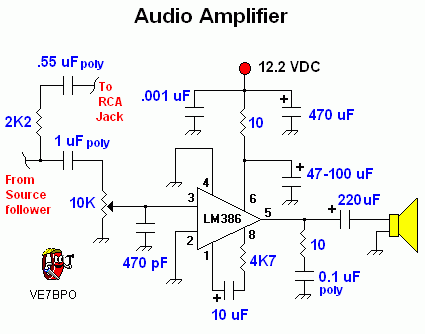

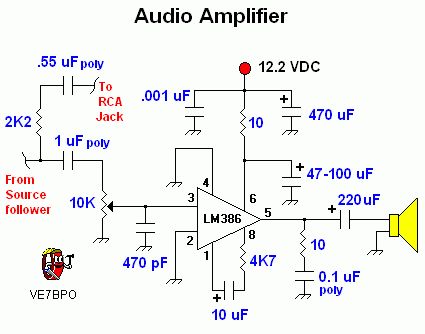

Im Attachmet ein Beispiel von der QRP-Seite, abgeblich nur mit Paint
gezeichnet!
