Welches Lötpad für diesen SMD Elko?

Thomas (kosmos) OP 22.05.2012 07:32 #2685403

Lesenswert?

•

für meine erste SMD Platine will ich folgendes Bauteil verwenden
http://www.reichelt.de/Elkos-radial/SMD-ELKO-100-16/3/index.html?;ACTION=3;LA=446;ARTICLE=31912

jetzt frage ich mich ob es dafür fertige Lötpads gibt (Bezeichnung?)
oder erstellt ihr diese dafür selber?

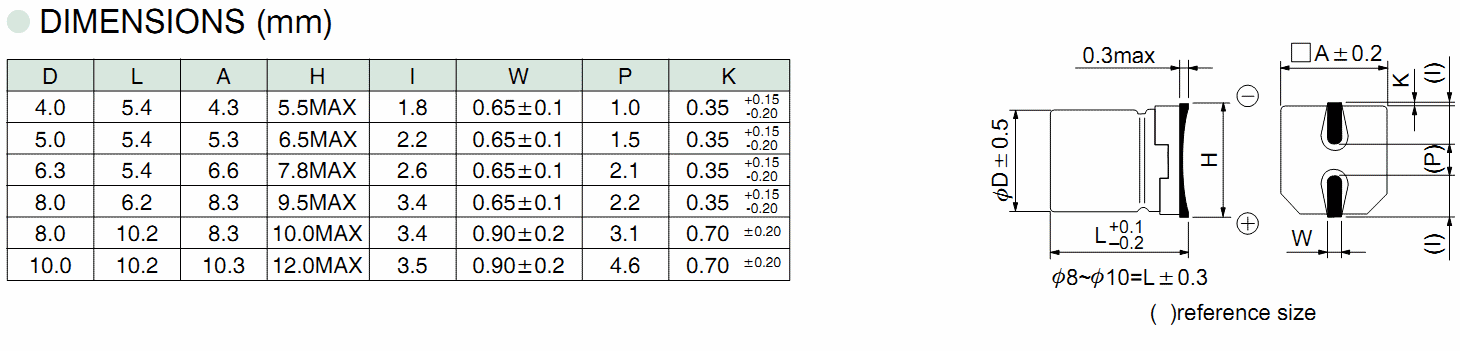

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Timmo H. (masterfx) 22.05.2012 08:20 #2685426

Lesenswert?

•

▲
▼

http://www.panasonic.com/industrial/components/pdf/aluminum_app_dne.pdf
(S. 80).

Ich würde sie zum Handlöten aber auf jeden fall ~1 mm länger machen
(also nach außen)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Lothar M. (lkmiller) Moderator (Firma: Titel) 22.05.2012 08:30 #2685435

Lesenswert?

•

▲
▼

Thomas O. schrieb:
> jetzt frage ich mich ob es dafür fertige Lötpads gibt (Bezeichnung?)
Das sind standardisierte Bauformen. Da müsste in jedem Layout-Programm
ein Package dabei sein...

Diese Elkos werden entweder nach DxL (Durchmesser und Bauhöhe) oder mit
einem Buchstaben Buchstaben in der Bauform klassifiziert.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
