Eagle: Verbinden von Signalen

Rafael Gast #2685849
Hey Zusammen, ich nutze mal diesen thread

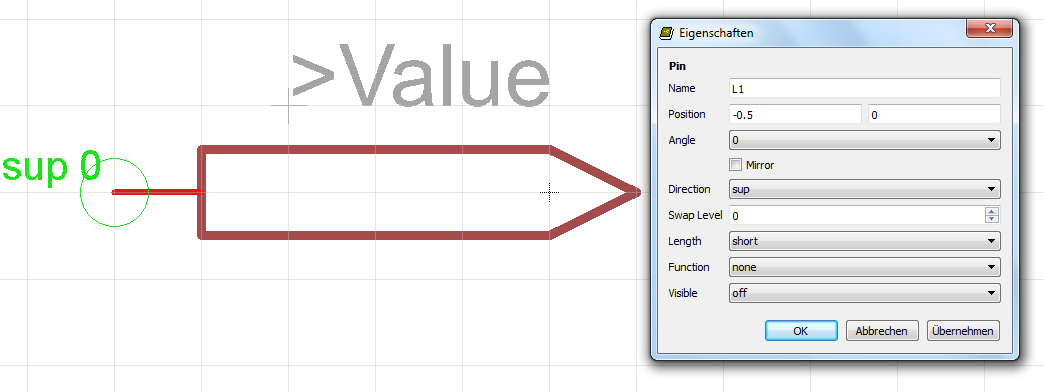

Im Anhang seht ihr mein Symbol. Das soll ohne Package laufen, also wie
in der supply1.lbr das 5V Symbol beispielsweise.
Mein Frage dazu, ich hoffe ihr könnt sie nach vollziehen:
Wie schaffe ich es das Symbol zu so bearbeiten, dass wenn ich es

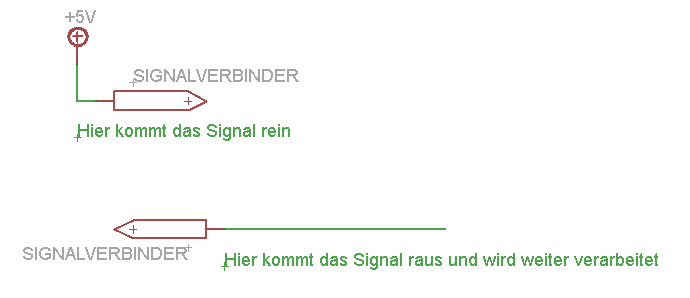

anschließend im Schaltplan verwende, das heruaskommt wie in Bsp1.png?
Also ich will dem "Signalgeber" die Netzklassen zuweisen und im
Schaltlan jederzeit aufrufen. Das ist das einzige, was ich bei Eagle
noch nicht verstehe.
Ich danke für jede Hilfe
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Edwin S. #2685925
Diese grafische Verbindung beherrscht eagle bereits. Einfach zwei wires
mit dem "NAME" Befehl den gleichen Namen geben und sie sind schon
verbunden(auch wenn man das noch nicht im Schaltplan sieht). Wenn du das
dann noch so wie du kennzeichnen willst dann benutzt du den "Label"
befehl und clickst auf die entsprechenden Signalleitungen und du hast
den namen der Leitung. dann mit rechtsclick darauf und häkchen bei Xref
machen. Dann siehts so aus wie du es haben willst.
oder gleich in die Kommando Leiste "label xref" eingeben, enter und
Click auf die Leitungen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Rafael Gast #2686947
Edwin S. schrieb:
> Diese grafische Verbindung beherrscht eagle bereits. Einfach zwei wires
> mit dem "NAME" Befehl den gleichen Namen geben und sie sind schon
> verbunden(auch wenn man das noch nicht im Schaltplan sieht). Wenn du das
> dann noch so wie du kennzeichnen willst dann benutzt du den "Label"
> befehl und clickst auf die entsprechenden Signalleitungen und du hast
> den namen der Leitung. dann mit rechtsclick darauf und häkchen bei Xref
> machen. Dann siehts so aus wie du es haben willst.
> oder gleich in die Kommando Leiste "label xref" eingeben, enter und
> Click auf die Leitungen.

hey, der Name-Befehl war der entscheidende Tipp, damit konnte ich mein
Problem lösen. Vielen Dank nochmals.
Antwort Zitieren Bearbeiten Löschen Melden Danke
