LTSpice KIQ-Simulation

OP #2709673
Hallo zusammen

Wie kann ich von einer KIQ-Schaltung (konstante Stromquelle, hier mit
JFET) das Ausgangsdiagramm darstellen?

Das Programm ist das LTSpice 4 (Freeware). Die Schaltung steht, nur
möchte ich als Output die ohmsche Last in Funktion des Ausgangsstromes
(I Drain = I Last).

Grüsse
eschlair
OP #2709747
x-Achse: ohmsche Last
y-Achse: Strom

(also wie in jedem Datenblatt mit U GS und I D oder vergleichbares).

Ich schaffe es einfach nicht, den variablen Widerstandswert auf der
Y-Achse zu zeichnen.
Brauche ich da ein (nicht vorhandenes) Potentiometer?
OP #2710094
Helmut S. schrieb:
> Sicher bin ich mir nicht, aber nach langem Nachdenken und "Googeln":
>
> K Konstant
> I Strom
> Q Quelle

Genau ;).
Hat sich irgendwie eingebürgert. So wie die KUQ =D.

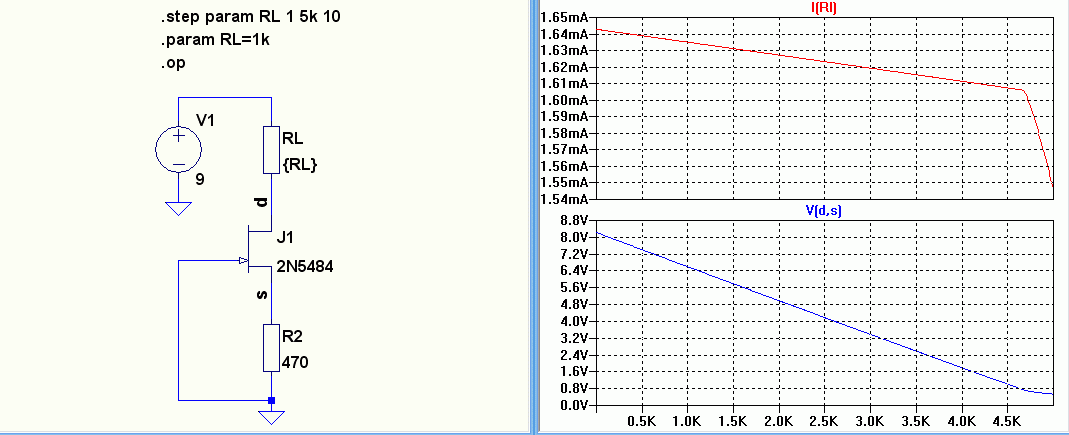

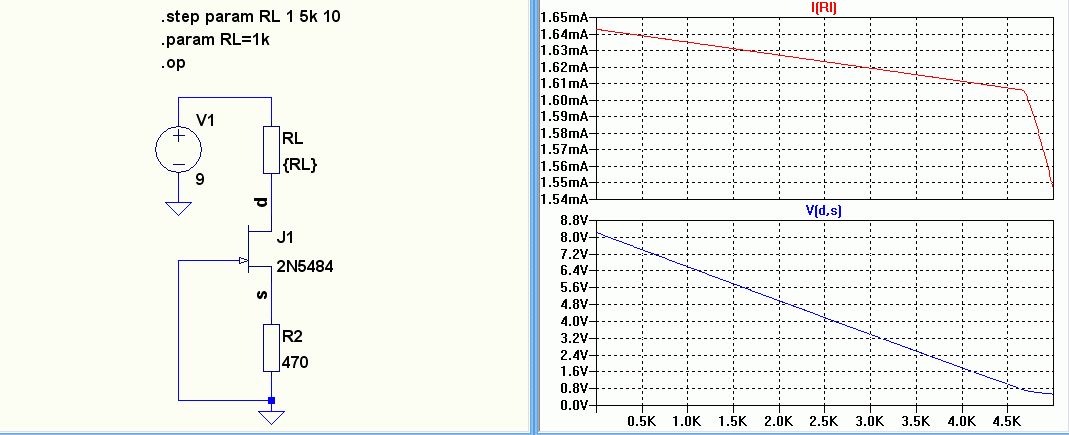

Deine Simulation hats genau getroffen. Ganz verstanden wie man RL
definiert, habe ich noch nicht. Jetzt habe ich aber eine Referenz.

Danke :).
