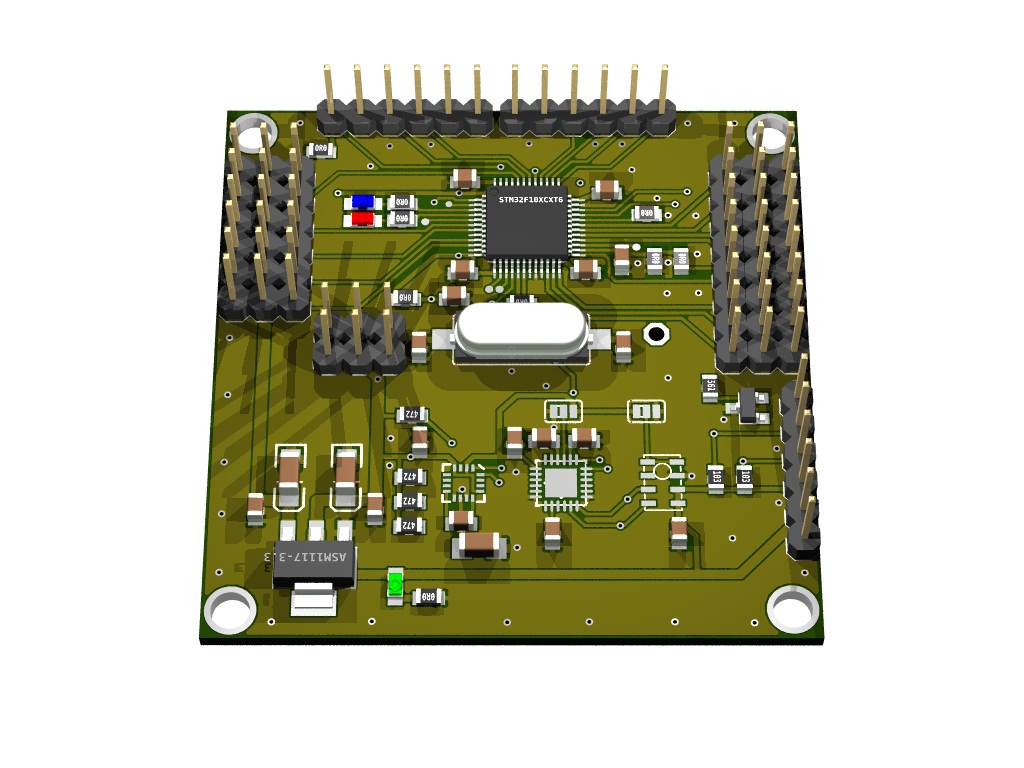

hallo leider fehlt bei den PCB Bildern die Schrift auf der Platine, auch die Einstellung einer anderen Farbe der Platine hat keine Auswirkung. wo geht das einzustellen bzw. was mache ich falsch ? gruß
Angehängte Dateien:
Gast
#2711004
die schrift auf das bestückungsdrucklayer setzten. und natürlic auf die richtige seite!
flip schrieb: > die schrift auf das bestückungsdrucklayer setzten. und natürlic auf die > richtige seite! welche Layer Nr. im Eagle ?
Gast
#2711522
Hi, Layer 25 !!! Kay
Gast
#2711542
Schau mal bei dem Reiter Diveser oder Farben. Dort sind die Layer für den Bestückungsdruck eingetragen. Wenn du z.b. die ULP Panelize ausgeführt haben solltest ist der Bestückungsdruck top auf Layer 125

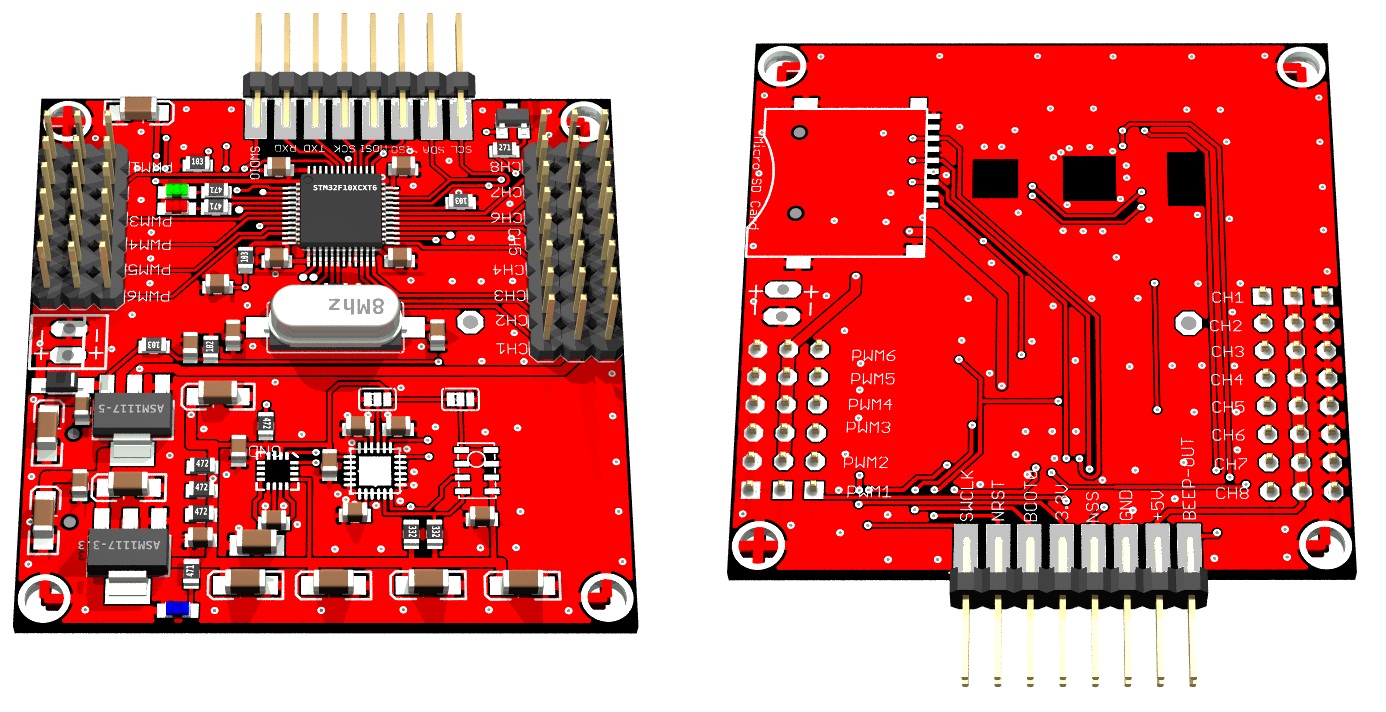

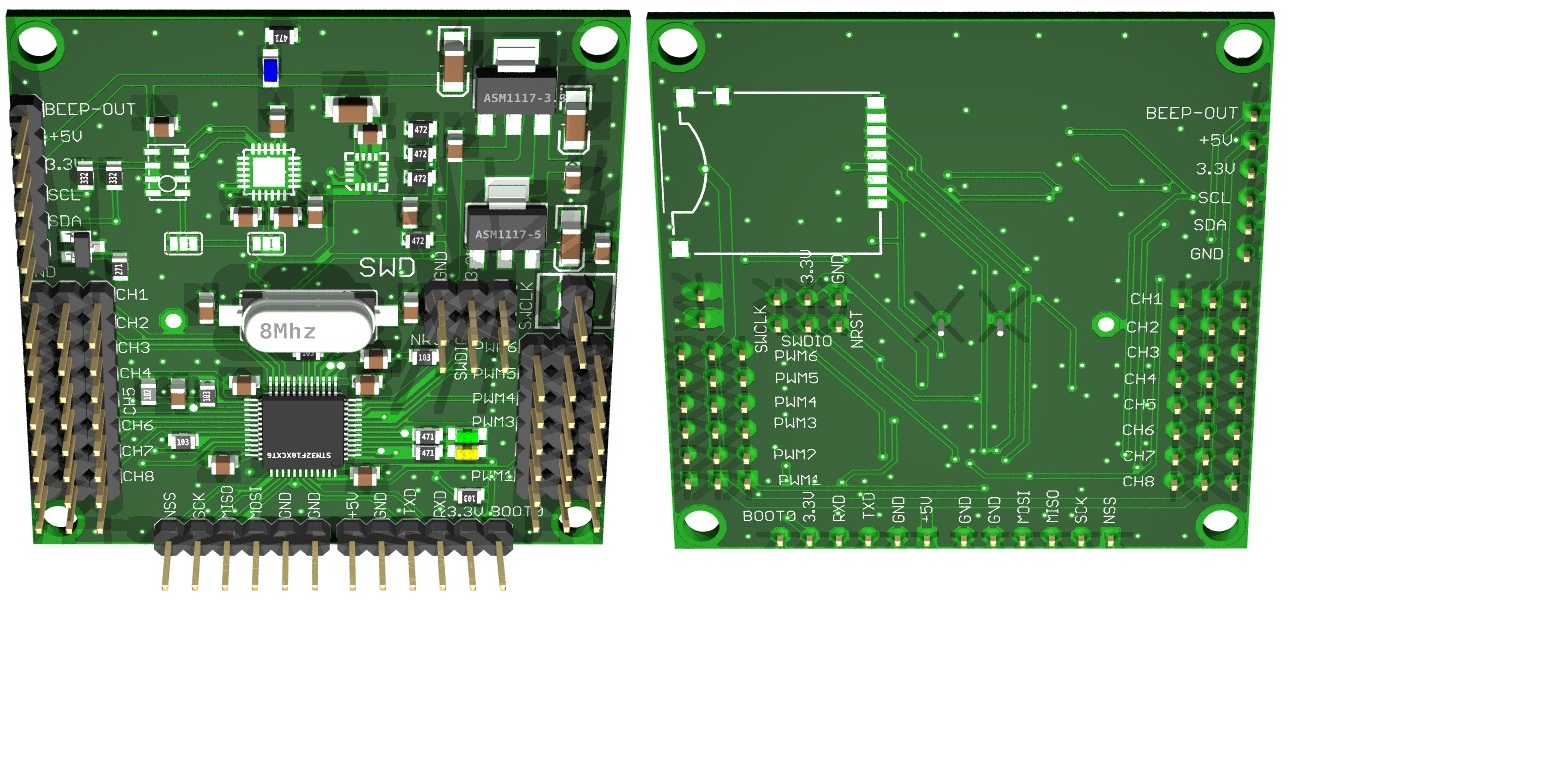

ja, danke , passt jetzt alles bis auf die grünen Lötaugen auf der Rückseite ? wenn ich Blau als Farbe wähle sind die Leiterbahnen leider nicht mehr zu sehen ? gruß
Angehängte Dateien:

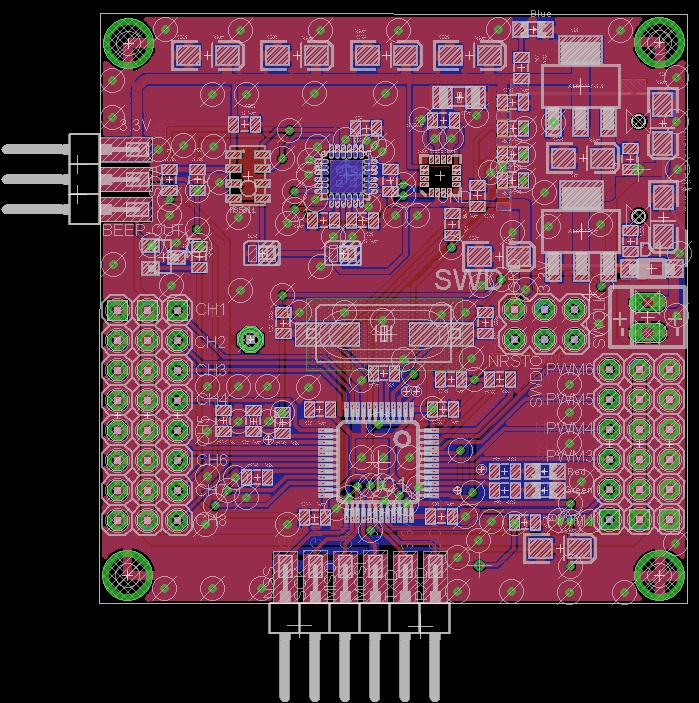

hallo nochmals
welche änderung muß ich in der pov-ray datei ausführen, um die
seitlichen PinHd wie abgebildet um 90° "flachzulegen" ? z.Zt. stehen die
PinHd senkrecht !
#ifndef(pack_JP2) #declare global_pack_JP2=yes; object
{CON_PH_1X6()translate<0,0,0>
rotate<0,0.000000,0>rotate<0,-180.000000,0> rotate<0,0,0>
translate<27.160000,0.000000,-1.920000>}#end //Stiftleiste 2,54mm
Raster 6Pin 1Reihe (pinhead.lib) JP2 1X06SMD/90
Angehängte Dateien:
-
(270 KB)
R. H. schrieb: > welche änderung muß ich in der pov-ray datei ausführen, um die > seitlichen PinHd wie abgebildet um 90° "flachzulegen" ? z.Zt. stehen die > PinHd senkrecht ! Das muss ein (komplett) neues Bauteil sein.
knapp daneben ist auch vorbei !
habe es nach einigen probieren selbst rausgefunden, die markierte 90
ist der entscheidende eintrag !
#ifndef(pack_JP4) #declare global_pack_JP4=yes; object
{CON_PH_1X8()translate<0,0,0>
rotate<*90*,0.000000,0>rotate<0,-180.000000,0> rotate<0,0,180>
translate<22.000000,-1.500000,0.000000>}#end
