Forum: Analoge Elektronik und Schaltungstechnik Schmitt Trigger mit OPV


Schmitt Trigger mit OPV
von Andreas S. (schunki)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo zusammen!

Ich verzweifele gerade an meiner Simulation eines Schmitt Triggers.

Nachdem Simplorer meine Ausgangsspannung des Schmitt Triggers etwas
anders dargestellt hatte als ich mir eigentlich so gedacht habe, bin ich
irgendwann auf den Artikel

http://www.mikrocontroller.net/articles/Schmitt-Trigger

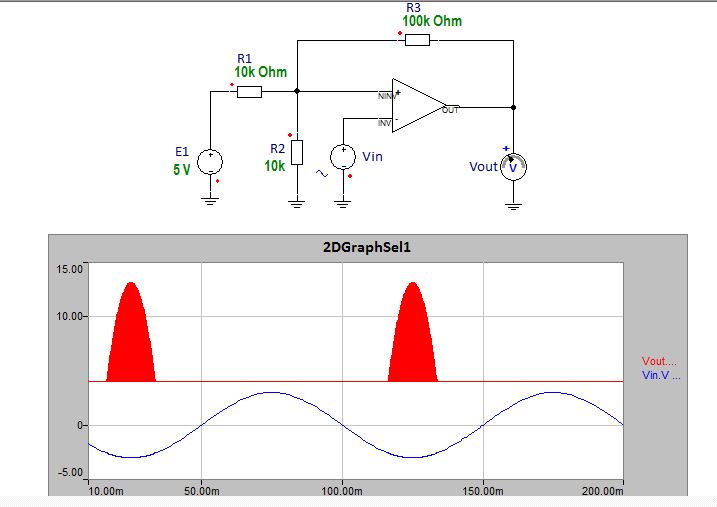

gestoßen. Ich habe dann mal meine Schmitt Trigger Schaltung genau so
aufgebaut wie in dem Artikel vorgegeben. Aber auch hier bekomme ich
alles andere als ein halbwegs ordentliches Rechteck hin. (siehe Anlage!)

Was mach ich denn falsch????

Gruß
Andreas

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Schmitt Trigger mit OPV
von 123 (Gast)

Lesenswert?
• ▲
▼
Wie wird der OP versorgt?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Schmitt Trigger mit OPV
von Andreas S. (schunki)

Lesenswert?
• ▲
▼
123 schrieb:
> Wie wird der OP versorgt?

Gute Frage! Da Simplorer mir hier keine Anschlusspins für eine
Versorgungsspannung anbietet, aber eine Maximale und Minamale
Ausgangsspannung von +/- 5V angibt würde ich sagen, dass das auch die
Versorgungsspannung sein müsste, oder?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Schmitt Trigger mit OPV
von Andreas S. (schunki)

Lesenswert?
• ▲
▼
So.... hab's selbst entdeckt!

Trotzdem Danke!
