Hallo, Ich bin relativ neu hier und wurde von euch inspiriert mal ein wenig in meinen Kisten zu stöbern und alte Hardware neu zu nutzen. Derzeit befasse ich mich mit einem Display welches ich gefunden habe. Ich habe einen "alten" mp3 Player (Odys mp x30 v) mit einem 1,8 Zoll TFT Display. Leider finde ich nirgends ein Datenblatt zu dem Display noch irgenwelche Anschluss Belegungen. Die einzigste Information zu dem Display ist ein Aufdruck an der Seite (BL17704/xzc) leider liefert Google dazu garnichts. Gibt es sowas wie Standard Anschluss Belegungen die jeder Hersteller nutzt oder machen dies alle wie sie wollen? wenn ihr Ideen habt oder kongrete Information würde mir das schon sehr weiterhelfen. Mfg Kai PS. Fotos werden nachgereicht.

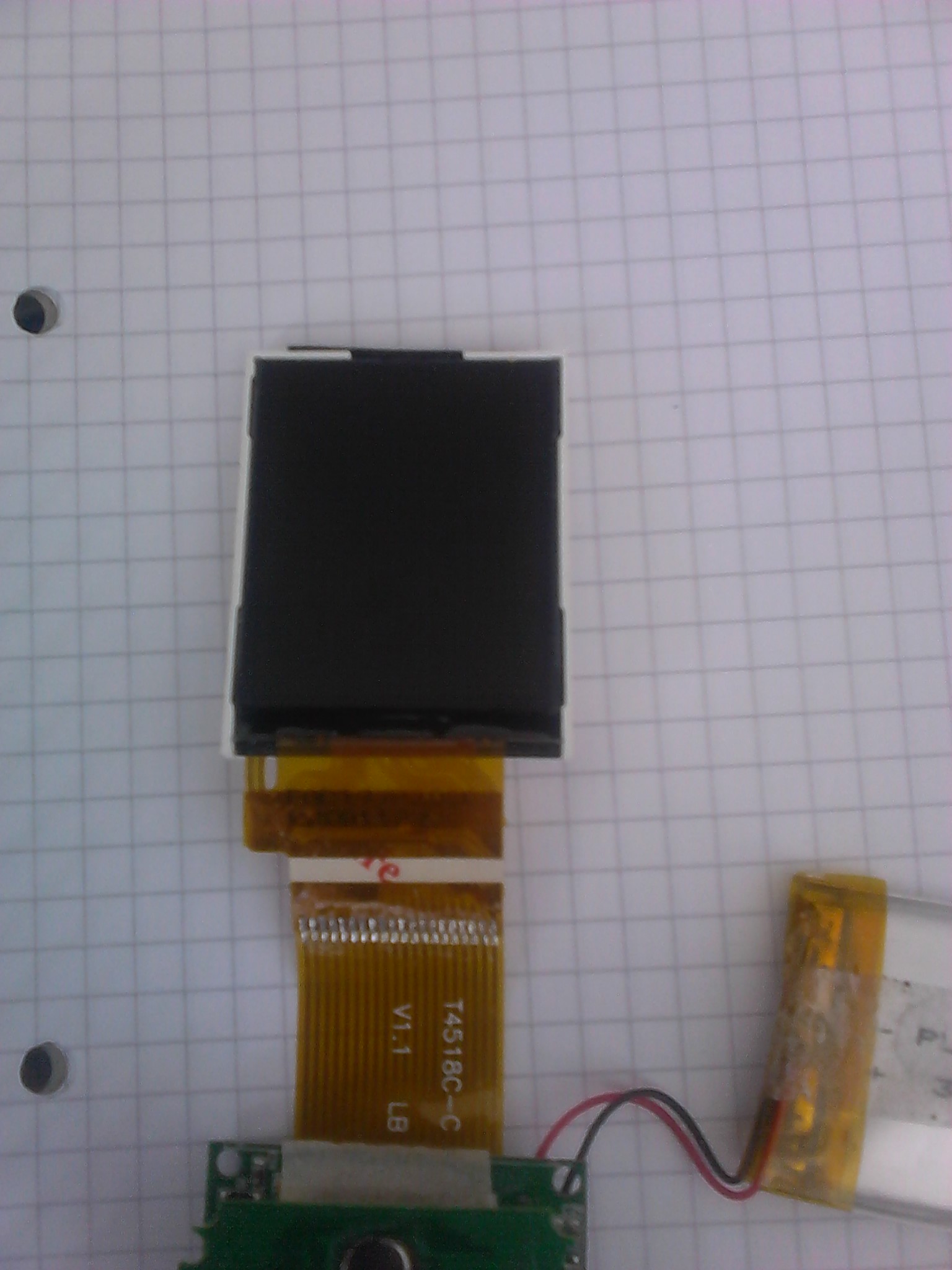

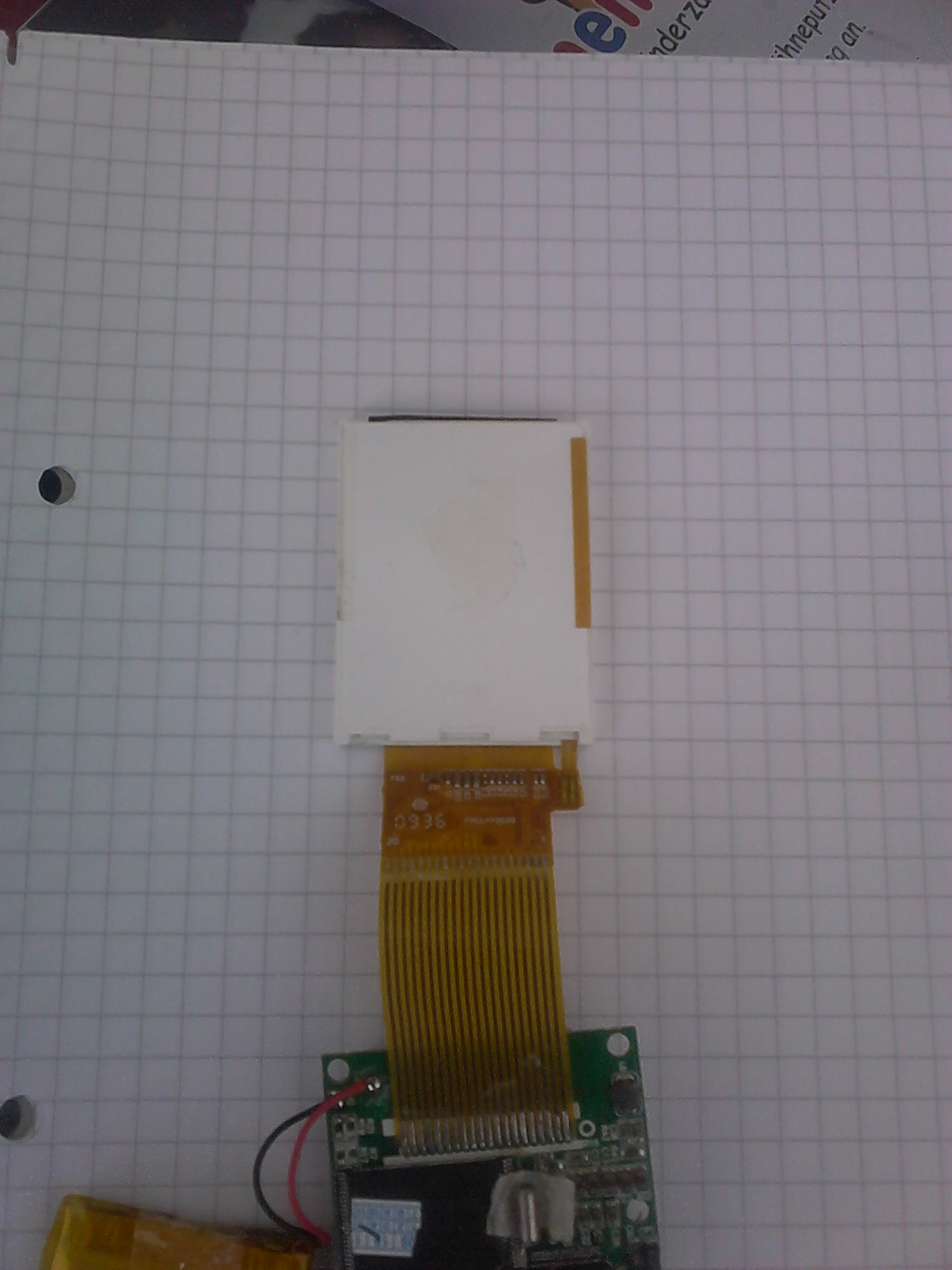

Hier mal ein paar Fotos von dem Display. Inzwischen habe ich herausgefunden das es sich um ein chinesisches Modell mit den Nummer "FPC 1772020" handelt. Leider habe ich noch nichts zur pinbelegung gefunden.
Angehängte Dateien:
-
(320 KB)
-
(290 KB)
Gast
#2809408
kai m. schrieb: > Gibt es sowas wie Standard Anschluss Belegungen die jeder > Hersteller nutzt oder machen dies alle wie sie wollen? Letzteres. Bei undokumentierten Displays aus China wirst du da keine Chance haben.
Gast
#2809438
So viele Pins wie das Ding hat könntest Du Glück haben und das Display ist controllerlos -> Ossi dranhängen und beobachten. Sodann selber implementieren, Projekte dazu gibts zahlreich. Wenn Du Pech hast und es hat einen Controller drauf: Ossi dranhängen und die Datenleitungen++ bestimmen, sodann mit dem Logicanalyzer reverse engineeren.. HF
Gast
#2809457
Kleiner Nachtrag: Mit noch mehr Glück gibt es ein Datenplatt zu dem Controller im Player.. -> Leitungen Nachverfolgen und klücklich sein.
