FSK-Modem an der RS-Schnittstelle schließen.

Messkin Gast #2823349
Lesenswert?
• ▲
▼
Hallo,
ich bitte um eure Hilfe.

ich versuche ein FSK-modem DS8500 von Maxim zum Betrieb zu bringen.


Aber ich komme nicht klar mit dem Verbindung zwischen RS-Schnittelle und
dem Modem.

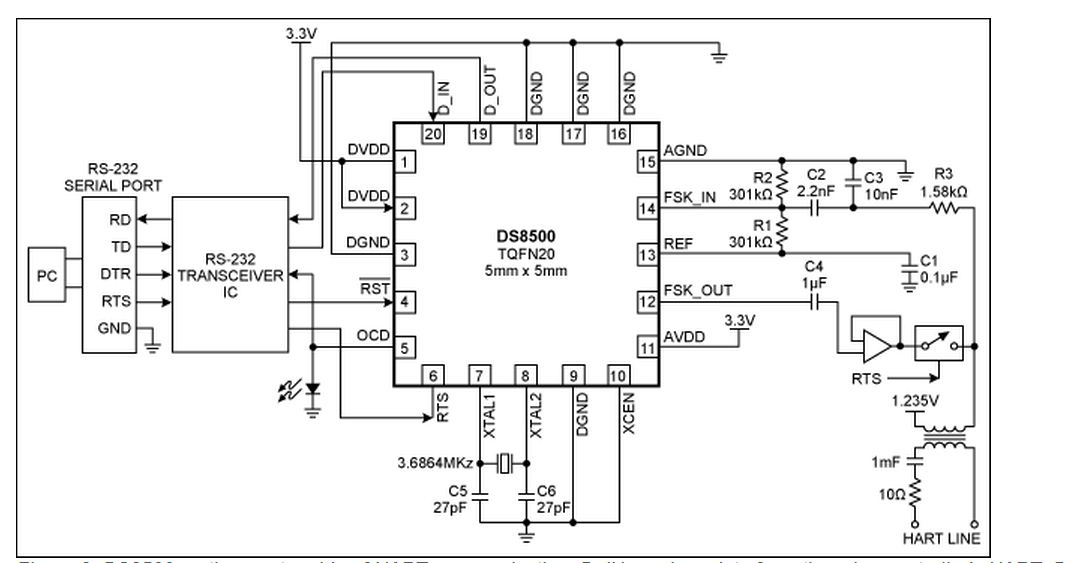

(sehe bitte  Blockschaltbild)


Angenommen ich werde den Reset/ pin vom Modem über einen Schlater an dem
Masse anschließen. dann bleiben vom Modem-Seite:

2 Eingänge: D-In (=TX) und RTS.
2 Ausgänge: D-OUT (= RX) und OCD.

Also es muss von der PC-Site auch 2 Ein-& 2 Ausgänge geben.

was ich nicht verstehe, warum gibt es auf dem Bild an der Seite vom PC 3
Ausgangsleitungen und 1 Eingangsleitung ?

für jede Antwort bin ich sehr dankbar.
