Übertragungsfkt. OPV Schaltung

[Florian S. (sirius7)]

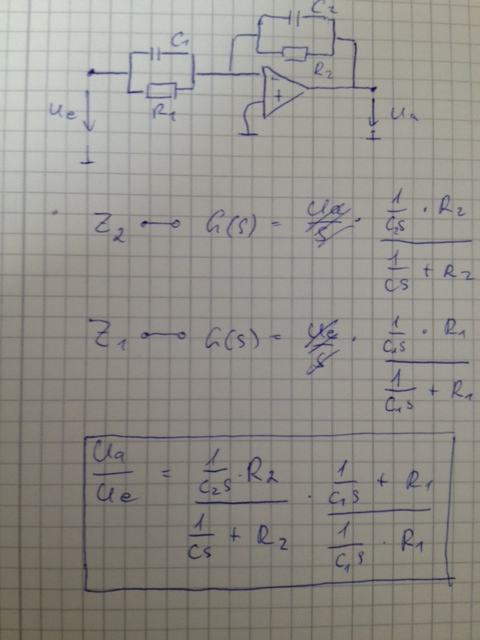

Hallo, könnt ihr bitte ein Auge auf die Übertragungsfunktion von mir
werfen, auf der Skizze?
es ist eine OPV Schaltung mit jeweils einer Parallelschaltung aus C und
R
Gruß

[Helmut L. (helmi1)]

Alex S. schrieb:
> Hallo, könnt ihr bitte ein Auge auf die Übertragungsfunktion von mir
> werfen, auf der Skizze?

Sollte so stimmen. Kann man aber noch schoener hinschreiben.

[Florian S. (sirius7)]

perfekt! danke!)

[Helmut S. (helmuts)]

Perfekt ist in der Lösung noch gar nichts.
Erstens muss es im 1. Faktor C2 im Nenner heißen und nicht C und
zweitens muss es in der Form F1(s)*F2(2)/(F3(s)*F4(s)) stehen. Ein
Faktor (1/s+irgendwas) im Zähler oder Nenner gibt nur halbe Punktzahl.

[HildeK (Gast)]

Ich vermisse noch ein (-)-Zeichen. Es muss doch heißen:

Ua/Ue = - Z2/Z1

Wir haben einen invertierenden Verstärker vor uns ...
