Suche geeigenetes Programm für mathematische Zeichnungen

Bernd Gast 11.10.2012 14:03 #2868523

Hallo zusammen.

Ich wollte mich mal erkundigen, ob hier jemand einen guten Tip für ein
Programm hat. Was ich machen will:

Ich möchte in einem Bericht die Herleitung zu einer Tank-Berechnung
(Inhalt in Abhängigkeit zur Füllhöhe) darstellen. Dazu würde ich gerne
Schritt für Schritt die Rechenwege erklären und die dazugehörigen
geometrischen Formen am Tank in einem Bild dastellen.

Jetzt weiß ich aber nicht, womit man so etwas am besten Zeichen kann.
Gibt es irgendein Programm, welches evtl. extra dafür gemacht ist?

Bin dankbar für jeden Tip!

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Kevin K. (nemon) 11.10.2012 14:05 #2868528

Inkscape mit dem tecktex-Plugin ergibt ein kostenloses
Vektorzeichenprogramm, mit dem du Latex-Code als Objekte zufügen kannst.
Hab ich in meienr Studien- und Bachelorarbeit verwendet.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Bernd Gast 11.10.2012 14:07 #2868530

Kevin K. schrieb:
> mit dem du Latex-Code als Objekte zufügen kannst

Also Latex-Text in ein Bild einfügen?

Antwort Zitieren Bearbeiten Löschen Melden Danke

Kevin K. (nemon) 11.10.2012 14:19 #2868546

Ja, du bekommst ein Eingabefenster, in dem du Latex-Code eingibst
(interessant beispielsweise für Formeln, da du auch die
Mathematik-Umgebung nutzen kannst). Das wird von einem Latex-Compiler
übersetzt und Inkscape erhält ein Objekt, was beispielsweise deine

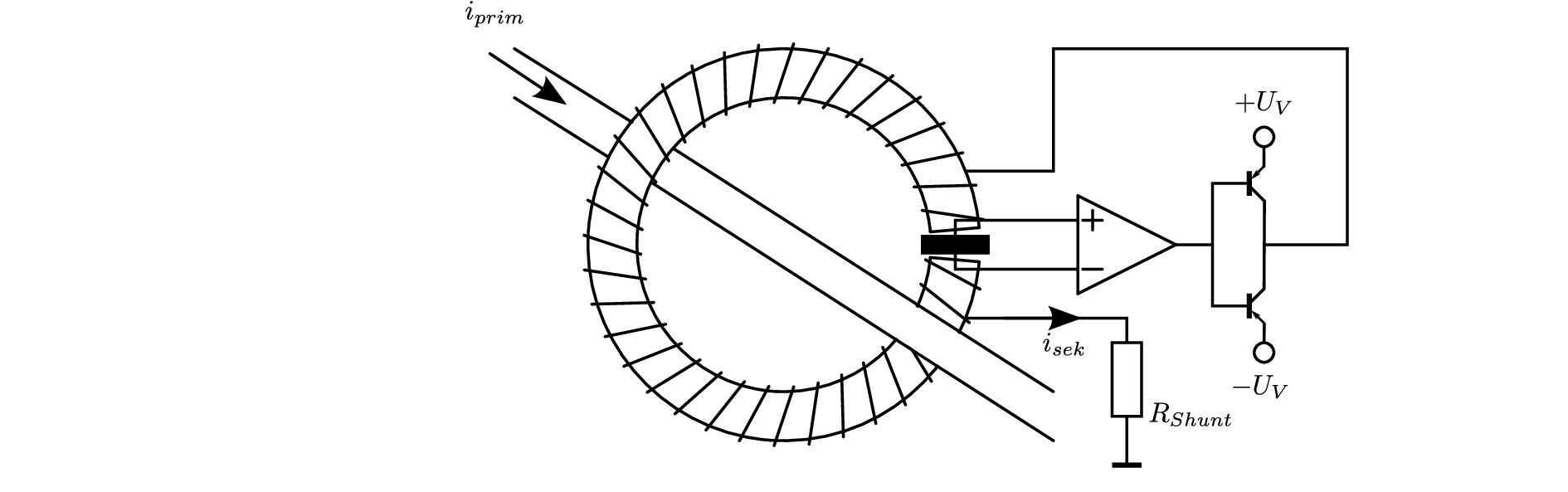

Formel zeigt. Ein Beispiel siehst du im Anhang.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Melden Danke

Bernd Gast 11.10.2012 14:41 #2868579

Das sieht ja wirklich gut aus. Hast du die Transistoren und den OP aus
einem anderen Programm importiert, oder alles dann in Inkscape gemalt?

Antwort Zitieren Bearbeiten Löschen Melden Danke

Kevin K. (nemon) 11.10.2012 15:29 #2868652

Alles von 0 selber gemalt. Mit etwas Übung ist so eine Grafik in 15
Minuten komplett erstellt.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Hans Gast 11.10.2012 15:37 #2868667

ich machs ähnlich... inkscape für grafiken, die dann als pdf (ggf.
pdf+tex option nehmen) speichern, in latex dann den text dazusetzen...

elektrische symbole gibt übrigends hier:
http://en.wikipedia.org/wiki/File:Electrical_symbols_library.svg

73
