Pinout für SMD-Relay

Tobias V. (t0biasvogel) 24.11.2012 17:39 #2930665

Lesenswert?

•

Hallo,

auf's Risiko mich hier als kompletten Anfänger zu outen; kann mir jemand
die Pinout-Angaben für das Panasonic TQ2SA-12V nennen?

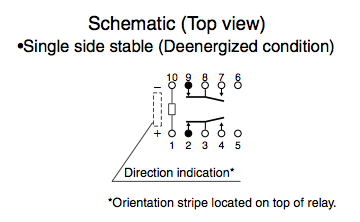

Von dem Schema aus dem Handbuch werd ich einfach nicht so richtig
schlau?
(Insbesondere Pin's 5+6)

Danke und Grüsse

Tobi

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

M. K. (sylaina) 24.11.2012 18:32 #2930728

Lesenswert?

•

▲
▼

Tobias Vogel schrieb:
> (Insbesondere Pin's 5+6)

Das bedeutet, dass die Pins 5 und 6 nicht angeschlossen sind. Ansonsten
hast du ja das Pin-out schon gepostet. Steht doch alles im Bild drin ;)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tobias V. (t0biasvogel) 24.11.2012 18:56 #2930777

Lesenswert?

•

▲
▼

Oh, danke, das hilft mir schon mal weiter; also damit ich's auch richtig
verstanden habe:

1 Trigger

3 schaltet zwischen 2 / 4

5 / 6 nicht angeschlossen

8 schaltet zwischen 7 / 9

10 GND



richtig?

(Und die beiden "Schalter" 2-3-4 und 7-8-9 sind unabhängig, korrekt?)

Grüsse

Antwort Zitieren Bearbeiten Löschen Beitrag melden
