[V] Platinen ohne SMD für Atmega32 abzugeben

OP #2940989
Hallo,

ich habe mir Platinen machen lassen, um damit (erfolgreich) einen
Segway-Clone zu bauen.
Da ich mehrere dieser Platinen abnehmen musste, kann ich noch zwei
verkaufen.
Diese Platine bietet den Zugang zu allen Ports des Atmega32.
Besondere Eigenschaften sind:
Abmessung: 80mm x 100mm
Stromversorgung mit 5V bzw 8V - 44V (60V), Schaltregler on Board
Separate Steckanschlüsse für:
Stromversorgung
LCD Industrie Standard
Serial I.-O. mit VCC und Gnd, vierpolig
IRQ_0 / IRQ1 mit VCC und Gnd, vierpolig
Steckerleiste für ACC und Gyro mit vier ADC-Verbindungen,
- wahlweise mit Operationsverstärker auch als Tiefpass
Anschluss für PWM_A-Signal mit Richtungsbit, vierpolig
Anschluss für PWM_B-Signal mit Richtungsbit, vierpolig
Offener Kollektoranschluss eines Kleinleistungstransistors BD138 o.ä.
für Schaltaufgaben
1. Anschluss mit Gnd-Pin für ein PORT-Bit
2. Anschluss mit Gnd-Pin für ein PORT-Bit
3-pol. Anschluss für ein Bit oder ADC-Eingang mit VCC und Gnd
4-Pol. Anschluss für zwei Bit oder ADC-Eingänge mit VCC und Gnd
Interne Verbindung mit ADC zur Messung der Betriebsspannung
ISP-Anschluss
Quarz, Reset, VCC-LED on board
3 weitere Portausgänge mit Widerstand für LED's o.ä. on board

Weiterer Spannungsregler für 3,3V-Sensoren on board

Die Platinen können für 10.-€ incl. VK abgegeben werden.

Eine Platine mit Stromversorgung mit 5V bzw 8V - 36V, Schaltregler on
Board, ohne 3,3V-Regler ist auch noch für 9.-€ incl. VK abzugeben.

Schaltpläne, Bauteillisten und Bestückungspläne gehören natürlich auch
dazu.

Weiter gibt es auch noch Platinen für Hochleistungs H-Brücken für
Spannungen bis 50V und Ströme bis 50A zur Ansteuerung von
MY1020-Motoren.

Weitere Infos unter www.ups.bplaced.de

Bei Fragen einfach fragen.
OP #2941217
Ups, da war ich etwas ungenau.

LCD Industrie Standard für 16 x 2 Display

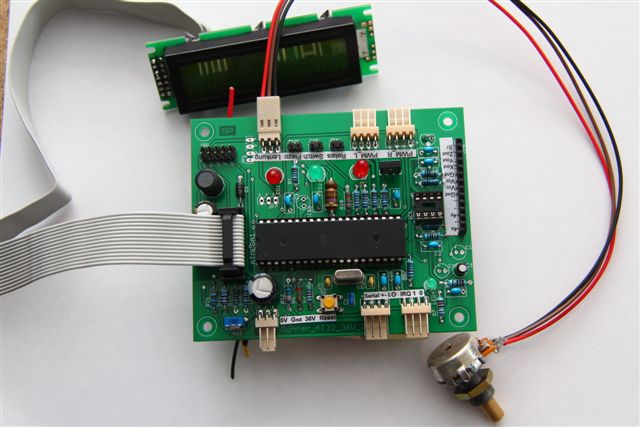

Das Bild zeigt die Atmega32-Platine mit angeschlossenem Display.

Dieses LCD kann mit passendem Stecker auch direkt auf den Sockel auf der
Platine aufgesteckt werden.

W.
