Kritik erbeten, PCB Einsteiger - kleines Board in Eagle - bitte um Tipps

Peter S. OP #2965762
Hallo,

ich löte bereits seit einiger Zeit Punktraster-Platinen. Vor mir liegt
z.B. ein 16-Step Sequenzer.
Mit dem Zeichnen von Schaltplänen in Eagle komme ich mittlerweile ganz
gut zurecht. Aber mit den Boards tue ich mir noch etwas schwer.

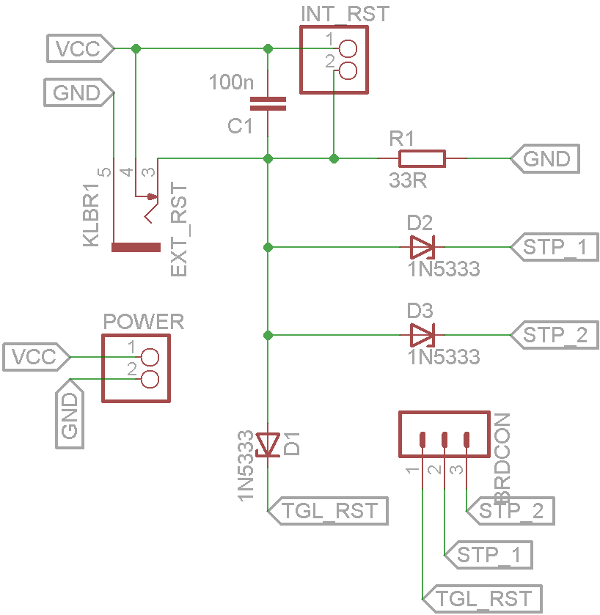

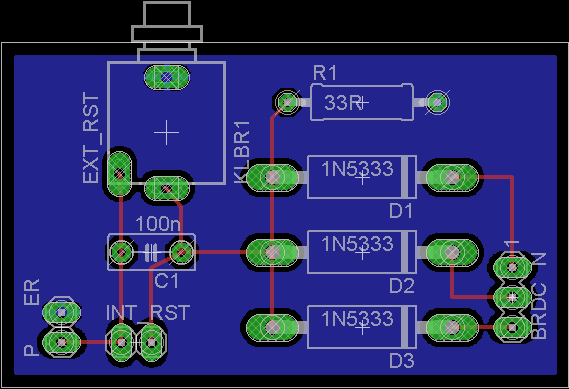

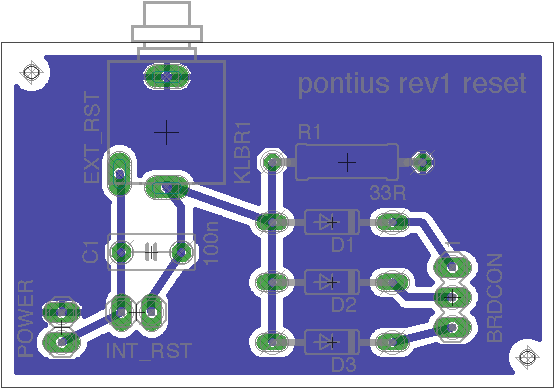

Ich habe mal zur Übung die "Reset-Schaltung" des Sequenzers gesetzt und
versucht daraus ein möglichst Simples Board zu machen mit nur wenigen
Bauteilen.

Vielleicht ist jemand so lieb und schaut da mal drüber. Ich bin über
jede Kritik dankbar, weiß nämlich nicht, wem ich das sonst zeigen kann
um zu lernen.
(Zum Beispiel, wo kommt der Fehler: "Stop Mask" her?)

Eagle File gibt es hier: https://www.box.com/s/9s4a7509iiw3bmkjvloh

Vielen Dank,
ps.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Peter S. OP #2966197
Hallo an alle und vielen Dank.
Wie ist danke euch und eines Videos dass ich heut morgen gesehen aber
schon einiges klarer.
Idioten sind natürlich falsch ich habe auf meinen Platinen ganz kleine.
Muss nur noch die Typenbezeichnung finden...
Das mit dem One Layer bottom side versuche ich gleich heute Abend.

Eine Frage noch die mich heute herumtreibt: Kann ich alle Elemente im
einzelnen eagle Files erstellen und später zusammenfügen zu einer großen
Platine?

Vielen lieben Dank,
Peter
Antwort Zitieren Bearbeiten Löschen Melden Danke
