Eagle Library für JST PH Stecker

[Alois N. (alois)]

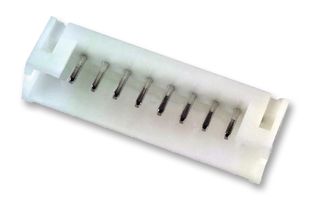

Ich suche eine Eagle-Library für JST PH-Serie Stecker.

Hersteller: JST
Serie: PH
Raster: 2mm

Gibt es mit 2, 3, 4, 5, 7, 8, 9, 10 , 11, 12, 13, 14, 15 und 16
Kontakten.
Zum auflöten auf Platine in der gewinkelten Version (Side Entry Type).

http://www.jst-mfg.com/product/pdf/eng/ePH.pdf

[D a v i d K. (oekel)]

Habe die auch gerade gebraucht.
Google genommen und der erste Treffer war dieser Thread, der dritte
dieser hier:
https://github.com/chiengineer/Eagle-Libraries/blob/master/lbr-depricated/jst-ph.lbr
Sind die 2,4,6, Pin Varianten nur drin. Aber dafür ein schön gemaltes
Gehäuse, so dass jeder es schnell erweitern kann.

Grüße Oekel

[D a v i d K. (oekel)]

OK, ich brauchte doch einige davon ;)
Habe 20min gebraucht, um aus den vorhandenen die restlichen Devices zu
erstellen. Damit ihr auch etwas davon habt, ist meine vervollständigte
Version im Anhang. (ohne Gewähr)

Grüße Oekel

[R. Wolfer (Gast)]

schade. Vermutlich hast du die falsche Datei hoch geladen. Die hier
angebotene Datei ist identisch zu der im oben genannten Git-Repo
Ich habe gerade auch nach einer Lib für jst-ph2 gesucht.

Grüße
Raphael Wolfer

[Forist (Gast)]

R. Wolfer schrieb:
> schade. ...

Du bist seit 8 Jahren der erste, den das stört
👏👏👏

[Johannes S. (Gast)]

ohne Gewähr.

[Forist (Gast)]

https://github.com/chiengineer/Eagle-Libraries/blob/master/Connectors/con-jst.lbr

[Hannes (Gast)]

Da ich einige davon gebraucht habe, habe ich auch die anderen (2-16pin)
generiert. Ohne Gewähr.
