[Suche] Bedienungsanleitung Funktionsgenerator

Stephan W. OP #2973839
Lesenswert?
• ▲
▼
Ich habe einen Funktionsgenerator gebraucht geschenkt bekommen.
Leider war da keine Bedienungsanleitung mit dabei und im Internet kann
ich
dazu nichts finden.

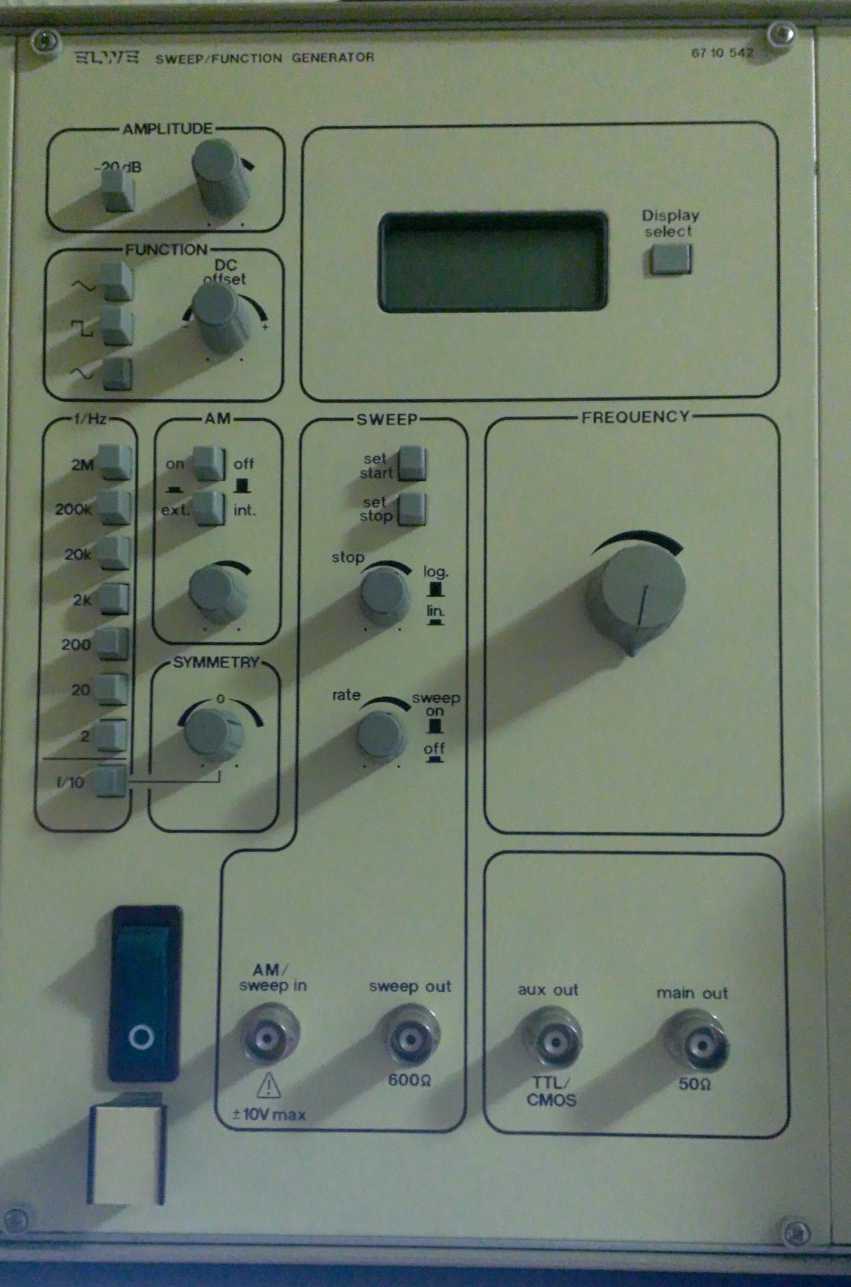

Ich habe mal ein Bild des Gerät gemacht und angehangen.
Es handelt sich um folgendes Gerät:

ELWE Sweep/Funktion Generator

Dann steht da oben rechts noch eine Nummer:
67 10 542

Vieleicht hat ja jemand das selbe Gerät und dazu eine Anleitung die er
mir kopieren kann :)

Grüße
Stephan
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
amateur Gast #2973916
Lesenswert?
• ▲
▼
Um Himmels Wilhelm!

Das Teil ist doch zu 94,5% selbsterklärend, für den Rest: Oszi
anstöpseln und hingucken.
Es wäre etwas anderes, wenn die Beschriftung nicht hervorragend lesbar
wäre.
Oder suchst Du nur das Schaltbild?
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Stephan W. OP #2973919
Lesenswert?
• ▲
▼
amateur schrieb:
> Um Himmels Wilhelm!
>
> Das Teil ist doch zu 94,5% selbsterklärend, für den Rest: Oszi
> anstöpseln und hingucken.
Ja das meiste hab ich dadurch schon raus bekommen. Aber gerade die Sweep
Funktion erklärt sich mir nicht.

> Es wäre etwas anderes, wenn die Beschriftung nicht hervorragend lesbar
> wäre.
> Oder suchst Du nur das Schaltbild?
Das Schaltbild wäre schon Luxus Pur.
Mir geht es ja rein nur um die genaue Bedienung und Funktion des
Gerätes.
Bei elektronischen Geräten lese ich doch gerne die Bedienungsanleitung
dazu. Meistens kann man dabei sogar noch was lernen von dem Gerät ;)
Antwort Zitieren Bearbeiten Löschen Beitrag melden
amateur Gast #2973955
Lesenswert?
• ▲
▼
Sweep oder auch Wobbeln ist eine Standardfunktion von jedem besseren
Toni.
Die Funktion kannst Du Dir folglich auch aus jedem X-Beliebigen Handbuch
zu einem Fremdfabrikat abschauen.
Bei einem Sweep wird eine zyklisch variable Frequenz ausgegeben. Ist
nicht schlecht bei der Beurteilung von Frequenzgängen und Filtern.
Manuell kannst Du das Ganze dadurch erreichen, indem Du am
Frequenzsteller hin und her drehst. Die "Automaten" arbeiten meist von
einer Minimalfrequenz zu einem Maximum hin, um dann wider von vorn zu
beginnen und nicht "zurückdrehen".
Antwort Zitieren Bearbeiten Löschen Beitrag melden
