[S] Foto oder Anschlussreihenfolge Plotter im Casio FA-11

OP (Firma: xyz) #3024595
Für den programmierbaren Rechner Casio PB-770 gab es eine Erweiterung
FA-11 mit Kassettenrekorder und Plotter.

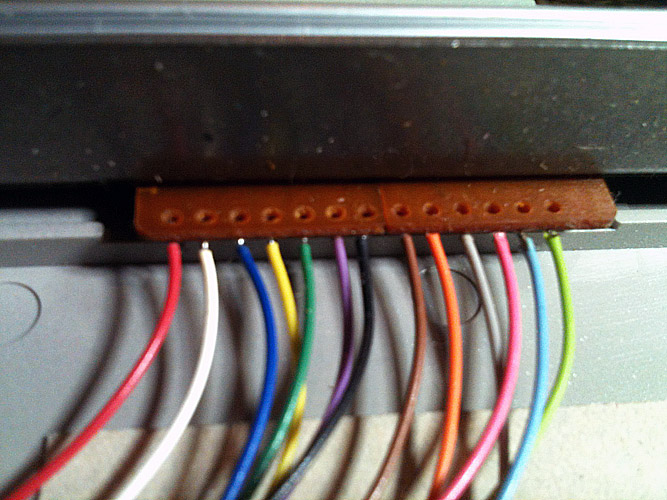

Der Plotter ist in meinem neu erstandenem Gerät FA-11 nicht
angeschlossen. Alle Drähte wurden abgelötet. Kennt jemand die
Reihenfolge oder kann ein Foto vom Innenleben machen? Ein Schaltbild
könnte sicher auch weiter helfen.

Im Netz konnte ich leider nichts finden.
