Matlab fdatool und PN Graph

X. A. (wilhem) OP 31.01.2013 23:54 #3025146

Lesenswert?

•

Hallo!
ich versuche mit Matlab ein paar Filter zu erzeugen, dennoch komme ich
mit dem Programm nicht ganz zurecht.

Also, ich versuche ein Tiefpassfilter mit FDATool zu erzeugen, um ein
von mir generiertes Signal zu filtern:

IIR - Maximally Flat
Numerator Order = 3;
Denominator Order = 4;

Fs = 44100 Hz;
Fc = 6500 Hz;

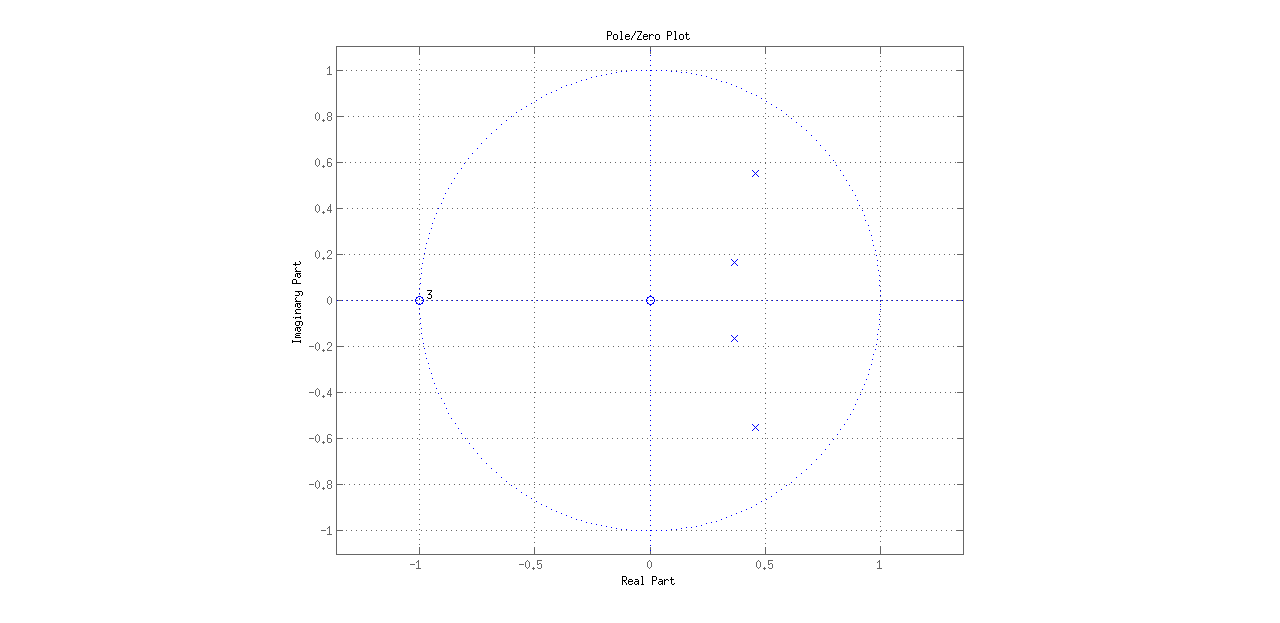

Das Problem ist bei der Null-Pollstellen Darstellung (im Anhang)

was mir nicht ganz klar ist:

- wieso taucht eine vierte Nullstellen im Ursprung auf, obwohl der
Zählerordnung 3 ist?

Danke!
Gruß

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

X. A. (wilhem) OP 01.02.2013 17:54 #3026039

Lesenswert?

•

▲
▼

Also... :( :(
Keiner weiß es?

Ich würde mich freuen, auch wenn jemand mir sagt, wie ich es "lesen"
soll.
Meine Kenntnisse stammen aus der Regelungstechnik, wo die Graphen PN in
der s-Ebene dargestellt werden.

Gruß

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jan Gast 05.02.2013 14:18 #3031008

Lesenswert?

•

▲
▼

Zeig doch mal die Übertragungsfunktion..
PS, das ist das PN Diagramm der diskreten Funktion also der z trafo :)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ahz (ahz) 05.02.2013 15:05 #3031111

Lesenswert?

•

▲
▼

Dave Anadyr schrieb:
> - wieso taucht eine vierte Nullstellen im Ursprung auf, obwohl der
> Zählerordnung 3 ist?

Die war halt übrig und da liegt sie am wenigsten im Weg :D

Oder mehr technisch:

Typischerweise setzt man mehrstufige IIRs aus Einzelpolen und Biquads
zusammen.
Da Du die Filterordnung 3Z,4P vorgibst, geht das Programm (vermutlich)
von max(z,p) = 4 aus und realisiert das mit zwei
hintereinandergeschalteten Biquads, also 4Z & 4P (remember: jeder Biquad
hat 2Z & 2P).

Da Du aber nur 3Z haben willst, wird die 4te Nullstelle in den Ursprung
der Z-Ebene gelegt, wo sie (praktisch) keinen Einfluss hat (das siehst
Du, wenn Du H(z) -> H(s) umrechnest).

Hth.

Grüße
Andreas

Antwort Zitieren Bearbeiten Löschen Beitrag melden
