Hallo, ich suche jemanden der mir Platinen herstellen kann, Platine ist maximal 3x5cm. Soll so gemacht werden,dass ich nur noch bestücken muss und Lötpunkte setzen muss. Handelt sich nur um eine kleine Anzahl, daher ist eine Firma zu teuer. Brauche nur 5 Stück vorerst. Eventuel kann mir das ein Hobbybastler machen. Grüße
Gast
#3025957
Hallo, Hier Beitrag "Platinensammler - Leiterkarten für 30ct/cm²" Oder wenn du länger warten kannst bei iTead Studio.
Gast
#3025958
wenn nicht eilig http://imall.iteadstudio.com/open-pcb/pcb-prototyping.html
Gast
#3025964
Denkt aber daran dass wir gerade Chinesisches Neujahr haben ;)
Das schreit doch nach IteadStudio oder SeeedStudio. 10x max 5x5cm für $9,90. Also ~1€ pro Platine mit Versand eingerechnet. Haben leider jetzt chinesisches Neujahrsfest, darum gehts erst am 18.2 dort weiter. Ansonsten Beitrag "Platinensammler - Leiterkarten für 30ct/cm²" EDIT: Verdammt, zu langsam :D

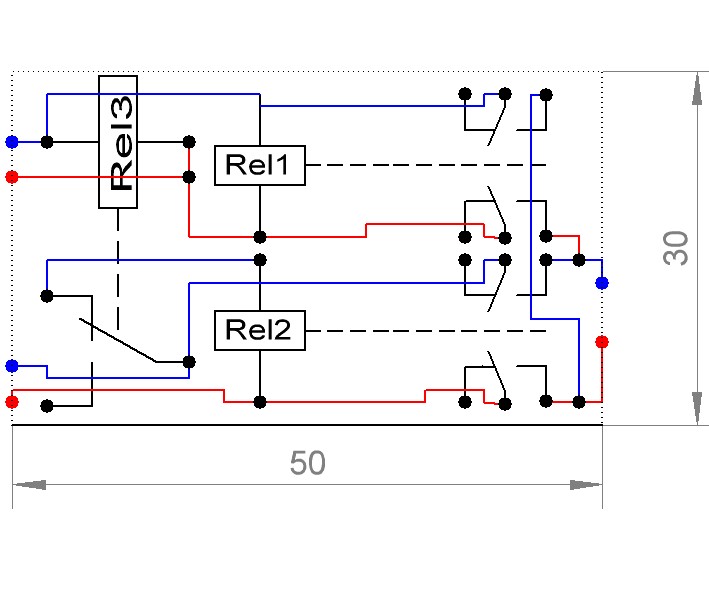

Hallo, klingt wircklich gut. Kann mir jemand noch sagen wie ich ein layout erstellen kann, habe mometan nur das im Anhang.
Angehängte Dateien:
-
(53 KB)
z.B. mit EAGLE Light Edition, DesignSpark PCB, Target Discover,.
Ich habe das Program EAGLE Light Edition geladen, aber komme überhaupt nicht klar damit...
Gast
#3026154
Suchst Du nun jemand der das Layout erstellt? Für einen Eaglaner max 30 Minuten, wenn die Bauteile und Steckverbinder, die Befestigungsbohrungen und die Maße und Orientierung der Bauteile vorgegeben werden.
wäre super, wenn mir das jmd. machen würde. Ich habe echt versucht des hin zu bekommen komme aber überhaupt nicht klar. Wäre super wenn mich derjenige mal über d.m.meier@web.de kontaktiert, der mir das machen würde. Würde dann mal Telefonnummer austauschen und die Daten alle durchgeben.
Ach komm schon. Im anderen Thread willst du am Auto rumbasteln und outest dich als absoluten Elektroniklegastheniker. Jetzt sollen es Platinen sein aber Schaltpläne kannst du, oh Wunder, auch nicht zeichnen und auch Eagle nicht bedienen. Was tust du da? Fang entweder klein an und arbeite dich in die Themen ein oder lass es gleich. Du kannst keine Elektronik machen wenn du es nicht kannst und dafür in Foren andere für dich arbeiten lassen. gruß cyblord
Hat sich erledigt. Habe jemanden gefunden der Platinen atzen kann. Der hat mir auch erklärt wie das layout programm für die platine geht. Ich hatte nur eine andere Frage ich habe für was andereFrageeinen fertigen schaltplan allerdings habe ich alles mit 2x 2 wechslerelais und 1x 1 wechselrelais gelöst. Kann mir jemand sagen ob ich das mit smd lösen kann damit es kleiner wird?
Ist Deutsch Deine Muttersprache?

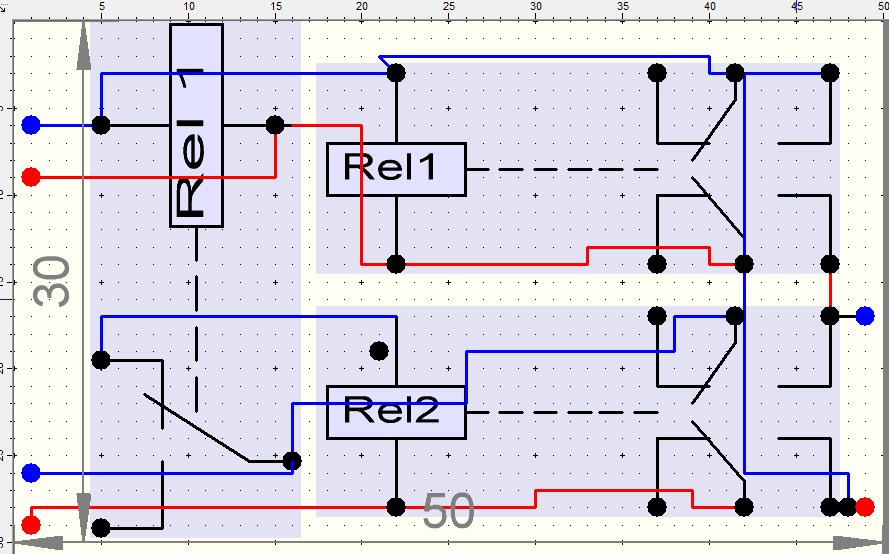

Walter S. schrieb: > Ist Deutsch Deine Muttersprache? Ja, sry wenn ich das mit dem Handy schreibe, ist des etwas schwer mit Groß- und Kleinschreibung, warte ich korregiere es. Ist der Lötplan in SMD möglich?
Angehängte Dateien:
-
(120 KB)
Du stellst Fragen... Ein Relais ist ein Relais, ob nun SMD oder THT. Kleiner wird es dadurch nicht werden. Es weiß ja auch keiner, was des Ding machen/schalten soll?
Martin S. schrieb: > Du stellst Fragen... > > Ein Relais ist ein Relais, ob nun SMD oder THT. Kleiner wird es dadurch > nicht werden. > > Es weiß ja auch keiner, was des Ding machen/schalten soll? Habe doch den Stromlaufplan angehängt. Bekommt über 2 Leitungen + 12v und über 2 andere - 12V. Und rechts hinten die zwei punkte, gehen zu 2 LED-Lichter, die miteinander verbunden sind über einen Leitungsstrang.
Gast
#3027459
Timmo H. schrieb: > Beitrag "Platinensammler - Leiterkarten für 30ct/cm²" Heißt das 48 Euro für eine Leiterplatte im Europakartenformat? Das ist aber teuer!!!
1. Wo gibt es sie denn billiger bei gleichem Leistungsumfang? 2. Es zwingt dich niemand zum Bestellen!
Hallo, also rein von der Leiterplatte, gibt es das Euroformat schon ab 12€ geätzt.
Ja, bestimmt auch zweilagig, durchkontaktiert, Lötstoplack und Bestückungsdruck...
Martin S. schrieb: > Ja, bestimmt auch zweilagig, durchkontaktiert, Lötstoplack und > Bestückungsdruck... Das habe ich nicht gesagt und wusste auch nicht, dass er das braucht. Ist einlagig und ohne Bestückungsdruck und nicht durchkontaktiert.
Kopfrechner schrieb: > Timmo H. schrieb: >> Beitrag "Platinensammler - Leiterkarten für 30ct/cm²" > > Heißt das 48 Euro für eine Leiterplatte im Europakartenformat? Das ist > aber teuer!!! Sicherlich ist das bei Doppeleuro nicht unbedingt günstig. Aber für so kleinen Platinen wie der TO will schon. Denn beim Platinensammler fallen keine Einmalkosten an, was bei anderen Herstellern hingegen den Preis extrem in die Höhe treibt (bei kleinen Mengen). Und die 30ct/cm² sind ja auch nur bei der ersten Platine, jede weitere kostet nur noch 20ct/cm². z.B. macht es bei Leiton keinen Unterschied ob du nun eine Platine 160x100 oder eine Platine 30x50 machst. Da ist der Platinensammler also erheblich billiger. Gerade bei kleinen Platinen in kleinen Stückzahlen. Bei Leiton müsste der TO schon über 30 Platinen bestellen um auf den Platinenpreis des Platinensammlers zu kommen. Itead/Seeed ist da eh unschlagbar. Aber da gehts erst ab 18.2 wieder los. Und ab da dann noch ~3 Wochen bis die Dinger dann zu Hause sind.
Gast
#3034271

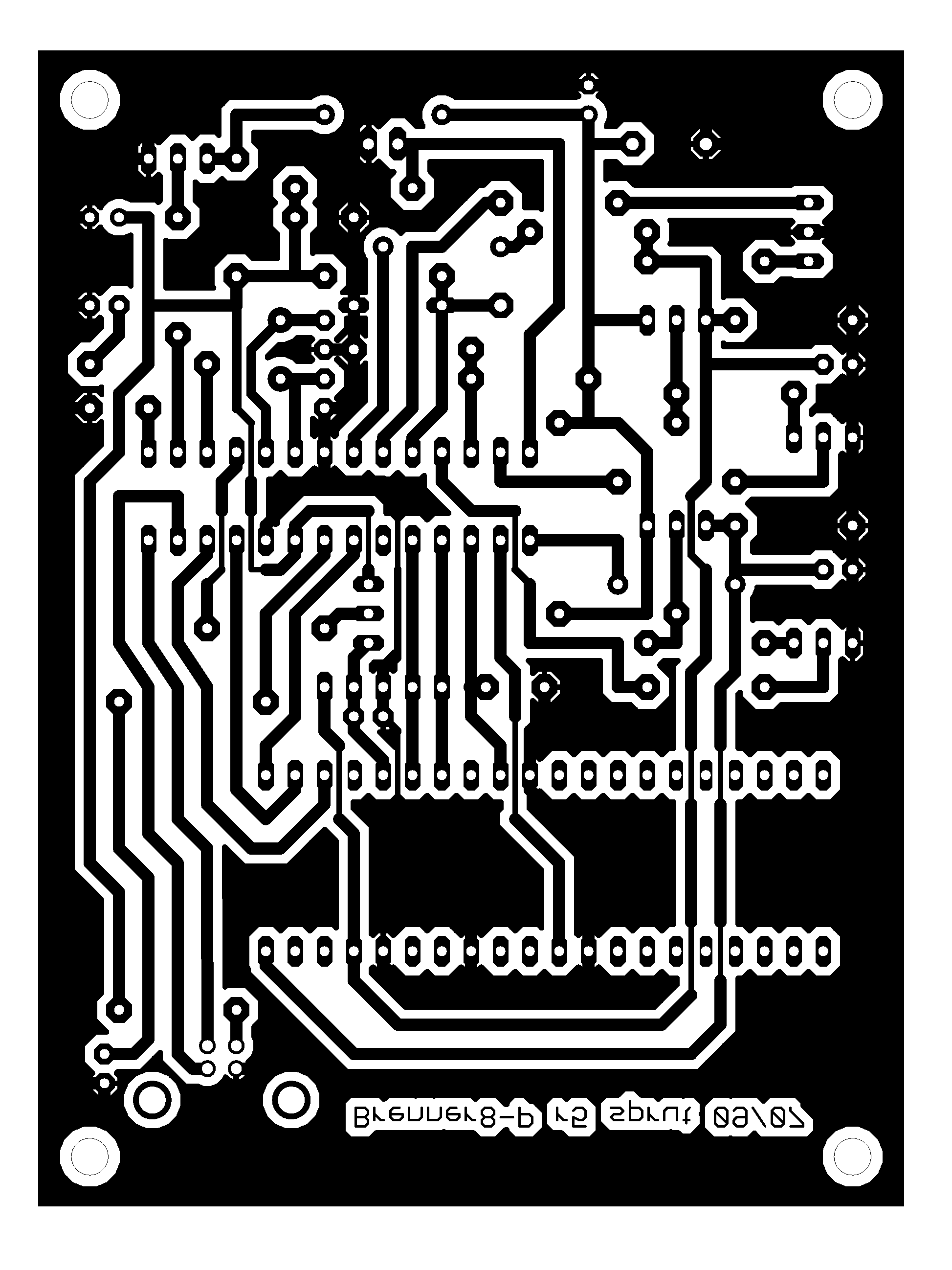

Guten Tag, auf der Suche nach einem Leiterplattenservice, bin ich auf diese Seite gekommen. Könnten Sie mir ein Angebot für eine einseitige Leiterplatte in der Größe 75mm x 100mm machen. Nur die Leiterplatte ohne Bohrungen und Lack. (siehe Anhang)
Angehängte Dateien:
-
(110 KB)
Wolfgang Beerhold schrieb: > Guten Tag, > > auf der Suche nach einem Leiterplattenservice, bin ich auf diese Seite > gekommen. > Könnten Sie mir ein Angebot für eine einseitige Leiterplatte in der > Größe 75mm x 100mm machen. Nur die Leiterplatte ohne Bohrungen und Lack. > (siehe Anhang) Hallo, ich gehe davon aus, dass Sie mich meinen :) Aber ich war selber auf der Suche. Ich hätte jemanden an der Hand, der das realisieren könnte, am besten schreiben Sie mir eine kurze Mail auf d.m.meier@web.de
