Kennt jemand dieses Display?

philipp Gast #3033231
Lesenswert?
• ▲
▼
Hallo,

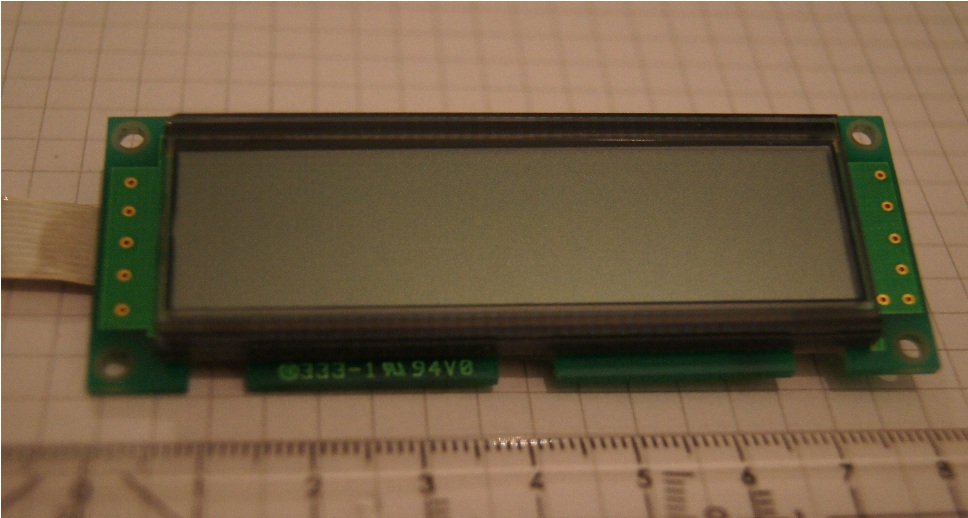

habe vor einiger Zeit ein Display aus einem alten Fax Gerät ausgebaut.

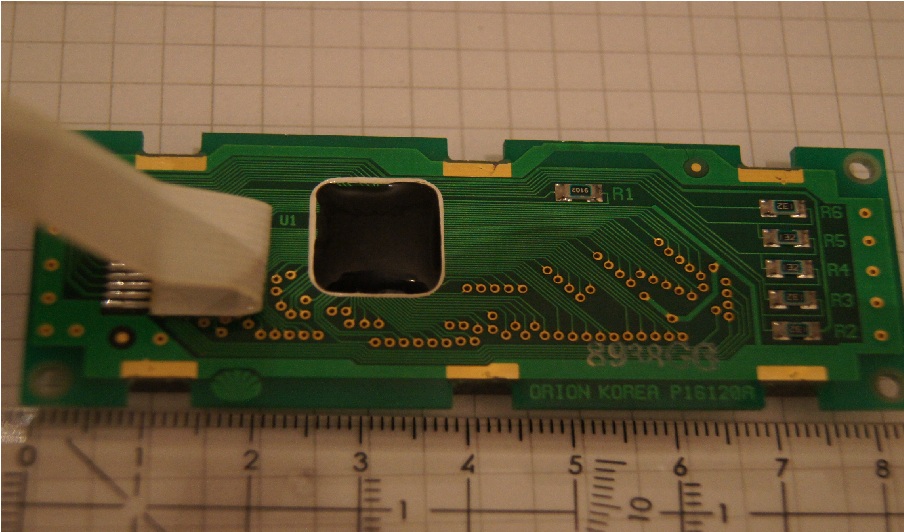

Das Display ist von der Firma Orion aus Korea.
Bezeichnung P16120A
Das Display hat einen 10poligen Anschluss.
Ich vermute dass es sich um ein ähnliches Display wie das LCD 161A von
Reichelt handelt (1x16 Zeichen) Im 4-Bit Modus zum ansteuern.
Jedoch weiß ich nicht die Pinbelegung.
Falls jemand von euch schon mal das gleiche Display verwendet hat bzw.
ein Datenblatt hat würde ich mich sehr freuen.
Auch Tipps wo ich ein Datenblatt finden kann werden gerne angenommen.

Gruß Philipp
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Matthias S. (Firma: matzetronics) #3033251
Lesenswert?
• ▲
▼
Das sieht hier gar nicht schlecht aus:

http://plmiscelektronika.elektroda.pl/plmiscelektr/05_2004_2/05_2004_1407.htm

Und hier eine erstaunlich gute Gurgel Übersetzung:

http://translate.google.com/translate?hl=de&sl=pl&u=http://plmiscelektronika.elektroda.pl/plmiscelektr/05_2004_2/05_2004_1407.htm&prev=/search%3Fq%3DP16120%2BLCD%26hl%3Dde%26tbo%3Dd%26biw%3D1245%26bih%3D790&sa=X
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Sven Gast #3033643
Lesenswert?
• ▲
▼
Also normalerweise würde ich mich Holger anschlißen Schmeiß weg das
ding.
Aber einen Versuch mit den Plan von Matthias kannste ja wagen.

Ebay suche nach HD44780 findest du etliche für wenig Geld. Mit bekannten
Anschlüssen und mit Hintergrundbeleuchtung.

Artikelnummer: 130843540637 z.b. 3,99€ ohne Versandkosten scheinbar
Deutscher Verkäufer
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Matthias S. (Firma: matzetronics) #3033746
Lesenswert?
• ▲
▼
Naja, das ist hier ja auch ein Bastelforum - und wenns ein schickes mit
Hintergrundbeleuchtung wäre - warum nicht. Immerhin muss man ein anderes
Display erst bestellen, liefern lassen, Porto zahlen usw. Ist also schon
ökologisch, wenn man nicht alles wegwirft, solange die Lebensdauer noch
nicht überschritten ist.
