Frage zu Protel

OP (Firma: Student) #3058568
Liebe Forenmitglieder,
Ich habe eine Frage zu Protel. Wenn ich ein Bauteil aus der Bibliothek
in den Schaltplan einfüge, dann ist die Beschriftung der Pins viel zu
klein, dass man es garnicht erkennen kann ohne reinzusumen. Wenn ich mir
das Bauteil in der Bibliothek anschaue dann sind die Beschriftungen der
Pins gut zu sehen. Nun meine Frage, wo kann man die Größe der
Pinbeschriftung im Schaltplan einstellen.

Mit freundlichem Gruß Alixej
#3058659
Alex Bichler schrieb:
> Nun meine Frage, wo kann man die Größe der
> Pinbeschriftung im Schaltplan einstellen.

Die Größe stellst Du in der Lib ein. Im Schaltplan muß sie dann gleich
groß sein, wenn der IC gleich groß ist.
Die maximale Größe ist ja durch das Pinraster vorgegeben, sonst würde
die Schrift die anderen Pins überdecken.

Ich bevorzuge Schaltpläne in A4 und nehme mehrere Blätter.
Wenn man A3 nimmt, hängt es von Deinem Bildschirm und Deinen Augen ab,
wieviel Du noch erkennen kannst.
OP (Firma: Student) #3058759
Hi Peter,
Ich weis nicht ob du mich nicht richtig verstanden hast, oder ob ich
dich nicht richtig verstehe. Deshalb hier 2 Bilder von meinem Problem.

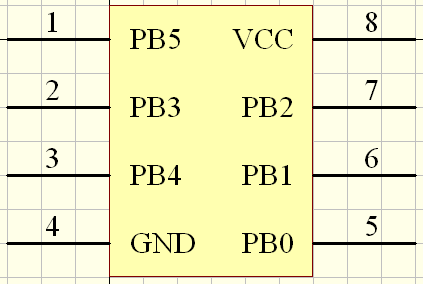

In Bild1 sieht man das Bauteil mit den Pinbeschriftungen. Die
Pinbeschriftungen sind ja auch gut zu erkennen. Sie sollten ja
eigentlich auch in dieser Größe im Schaltplan sein. Bild2 zeigt das

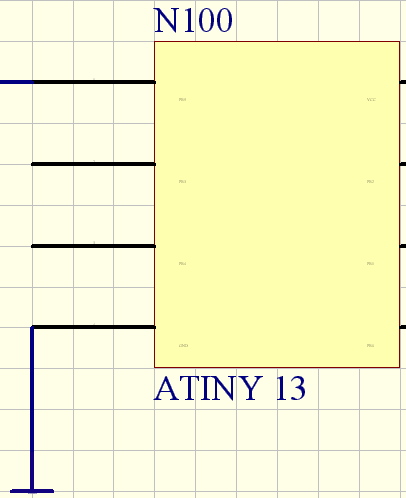

Bauteil wie es aussieht wenn ich es in meinen Schaltplan einfüge. Die
Beschriftungen der Pins sind so klein, dass man sie kaum erkennt. Wo
stelle ich die Größe der Beschriftung im Schaltplan ein? Was ich auch
bemerkt habe ist, dass wenn ich einen Power Port einfüge, wie es in
Bild2 zu sehen ist, ist das GND auch so klein.

Ich danke schon mal für die Antworten.

Alex Bichler
Angehängte Dateien:
Gast #3058865
Die beiden Schriften sind doch beide gleich gross. Etwas kleiner als ein
Haeuschen... Was war da Problem nochmals? Bei mir sind die Schriften
aich so gross. Viele meiner Designs sind entweder A3 oder A2 gross,
werden aber auf A4 ausgedruckt, und alles ist immer noch lesbar..

Allenfalls eine neue Brille ?
#3058885
Alex Bichler schrieb:
> Die
> Beschriftungen der Pins sind so klein, dass man sie kaum erkennt.

Vermutlich hast Du irgendwas verstellt. Wenn man nicht weis, wo man was
verstellt hat, wirds schwer zu finden sein.
Mach mal ein neues Projekt auf und darin ein neues Schematic.
Oder öffne ein altes Projekt, wo es noch stimmt.
