Runde Spule Zeichnen

Timo Gast #3062680
Hallo zusammen,
ich besitze Eagle und Target zum erstellen von Platienenlayouts. Mit
einem dieser Programme würde ich gern eine runde Spule mit fünf
Wicklungen zur induktiven Kopplung eines Sensors zeichen.
Meine Frage, ist das mit meinen dieser CAD-Programme möglich und wenn

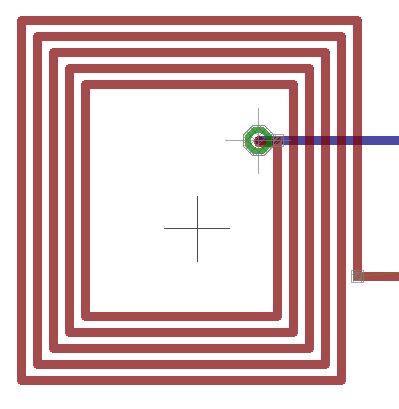

ja, wie?! Eine Rechteckige Spule habe ich breits erstellt, allerdings
würde ich für vergleichszwecke auch gern eine runde Anordnung erstellen.

Hoffe jemand von euch hat hier Erfahrung und kann mir weiterhelfen.

Mit freundlichen Grüßen

Timo
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Matthias L. Gast #3062685
>Eine Rechteckige Spule habe ich breits erstellt

Wo ist da jetzt das Problem? Male einfach um die im Kreis angeordneten
Pins einen Kreis als Gehäuse.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Falk B. #3062697
@  Matthias Lipinsky (lippy)

>>Eine Rechteckige Spule habe ich breits erstellt

>Wo ist da jetzt das Problem? Male einfach um die im Kreis angeordneten
>Pins einen Kreis als Gehäuse.

Er meint wohl, dass die Leiterbahnen kreisförmig/spiralförmig sein
sollen.

Möglicherweise gibt es dafür ein ULP bei Cadsoft.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Falk B. #3062714

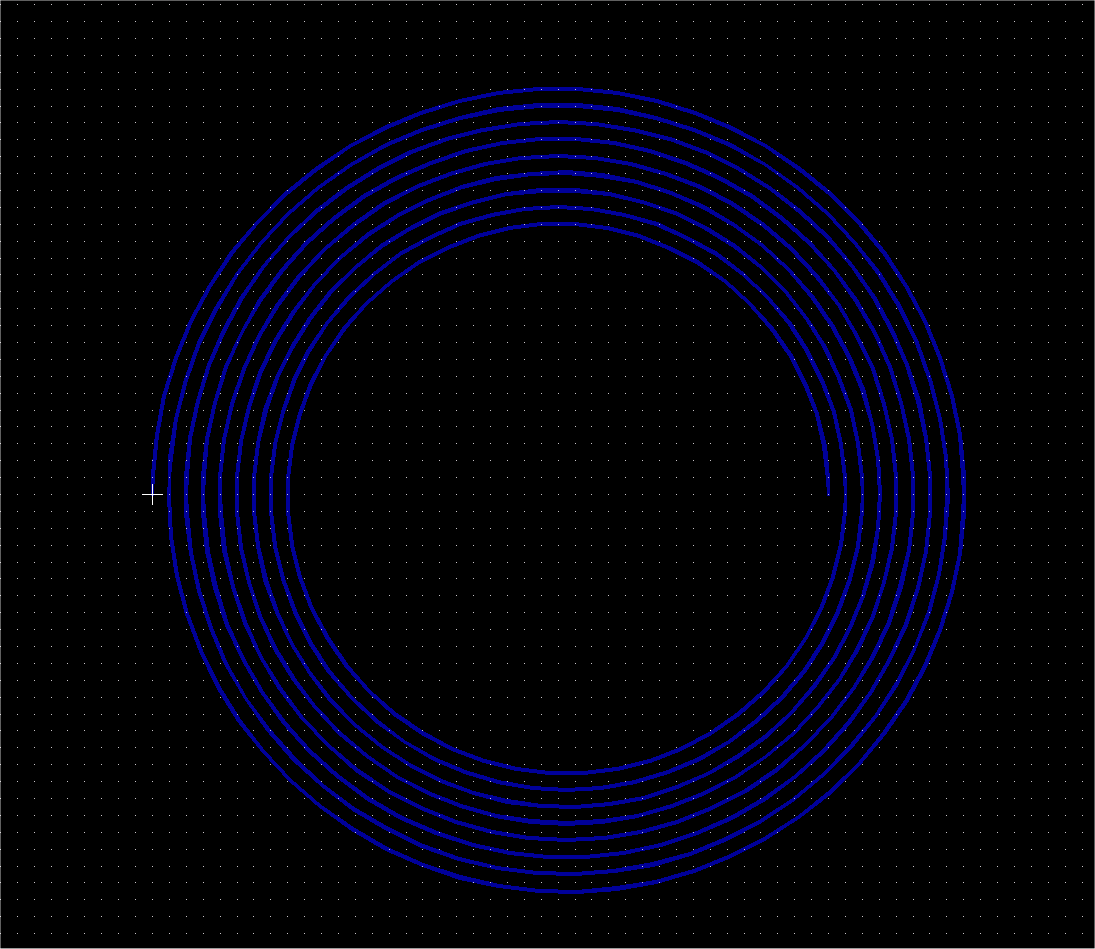

Hmm, der Adler ist mal wieder besser als sein Ruf. Siehe Anhang.

Raster = Spiralabstand einstellen
Wire oder Route, mittels rechter Maustaste auf Verlegemodus Kreissegment
umschalten
Wechselseitig Halbkreise verlegen, jeweils das 2. Mal mit kleinerem
Durchmesser

Eigentlich zu einfach.

Edit: Damit das mit den Halbkreisen funktioniert, muss man scheinbar
erst einen Viertelkreis sauber platzieren (V4.16). Komisch.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Timo Gast #3062726
Hallo Falk,
danke für die schnelle Antwort. Da muss ich wohl noch an meiner
Flirttechnik mit der Tante google arbeiten...
Die Anleitung ist super, hatte es vorher ähnlich versucht und bin
hoffnungslos gescheitert.

Besten danke und viele Grüße
Antwort Zitieren Bearbeiten Löschen Melden Danke
Matthias L. Gast #3062790
>Damit das mit den Halbkreisen funktioniert, muss man scheinbar
>erst einen Viertelkreis sauber platzieren (V4.16). Komisch.

Ja. Die Kreisgeschichten sind bei eagle etwas komisch gemacht. Das
definiert sich dort nicht über Mittelpunkt und Radius, sondern über
Startpunkt und zweiten Punkt als Durchmesser...
Antwort Zitieren Bearbeiten Löschen Melden Danke
