Suche schaltplan für CNC Fräse

[Philipp (Gast)]

Hallo

Ich suche ein Schaltplan für eine CNC Fräse

Dank im voraus

[Studentle (Gast)]

Also für ne CNC Fräse nen Schaltplan, also genauer geht's nicht mehr?

Hast du schon Treiber für die Motoren: Stepper/Servos?
Wie erfolgt die Steuerung: C, uC?
Welche Verbindung: LPT, seriell, usb

Also die paar endschalter / referenzschalter verdrahtet man auch hohen
schaltplan....

[Jochen (Gast)]

Du meinst sicherlich einen mechanischen Bauplan?

[Chef (Gast)]

Philipp schrieb:
> Hallo
>
> Ich suche ein Schaltplan für eine CNC Fräse
>
> Dank im voraus

Schau doch mal hinten links im Schrank!

[Erich (Gast)]

Hmm, ist glaub' ich "etwas" komplizierter als sich   Philipp (Gast)
das vorstellt.
Frag' doch einfach mal GOOGLE nach:
   Selbstbau CNC Fräse
   DIY mill machine
   DIY milling machine

Gruss

[Stephan H. (stephan-)]

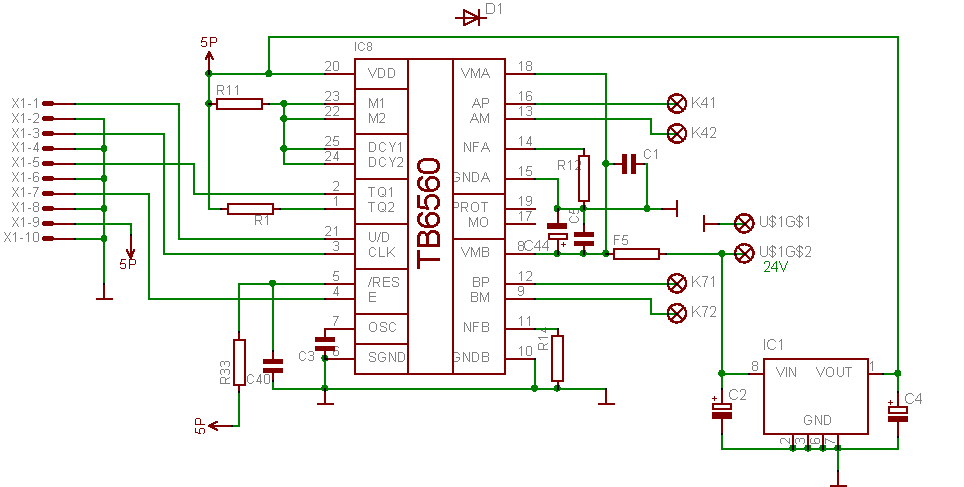

wenns scheeeeeee mocht. Bitteschön
Fehlt nur noch die Verdrahtung. :)

[Magnus M. (magnetus)]

Philipp schrieb:
> Ich suche ein Schaltplan für eine CNC Fräse

Konzentriere dich und versuche dich daran zu erinnern, wo du den
Schaltplan zuletzt hingelegt hast...

[morgen wieder (Gast)]

Stephan Henning schrieb:
> Bitteschön

Für was ist D1 gut?

[Scherzkeks (Gast)]

>Für was ist D1 gut?

Das ist eine sogenannte Luftdiode (weil nirgends angeschlossen).

Dient zur Absicherung der WLan-Leitungen gegen Verpolung.

[Studentle (Gast)]

Ah, eine Feiluftdiode also :D

Das ist die Schwester von D2

[Wolfgang (Gast)]

Wohl eher eine SoDa-Diode, weil sie nur so da ist.

[Michael S. (technicans)]

Kann der TO denn Schaltpläne überhaupt lesen?
