Hallo zusammen, ich benötige ein kleines Platinenlayout (6 Bauteile, Platinengröße 2x2cm) und die Gerber-Daten für die fertigung. Ein Schaltplan in Eagle liegt vor - leider kann ich das Layout noch nicht selber erstellen. Genaue Infos per PN. Gruß
Gast
#3093475
warum kannst du es nicht selber erstellen? Nur so lernt man!
Da hast Du recht..nur habe ich leider die Zeit dazu nicht. in Zukunft möchte ich das natürlich selber machen nur das Projekt muss fertig werden ;-)
Stell' doch mal den Schaltplan hier rein... Mal schauen, was passiert.
alles klar, danke
Angehängte Dateien:
-
(75 KB)
Gast
#3093551
Das *.sch wäre klüger wenn du Hilfe willst.
Gast
#3093555
Ausserdem wären die Eckdaten vom Platinenhersteller noch ganz gut zu wissen und in welchen Format der die Gerber Dateien haben will.
Gast
#3093568
Gewünschte Footprints nicht vergessen - sind z.B. die Widerstände eher 0.5W THT (weil in der Grabbelkiste vorhanden) oder 0201 SMT..
Gast
#3093657

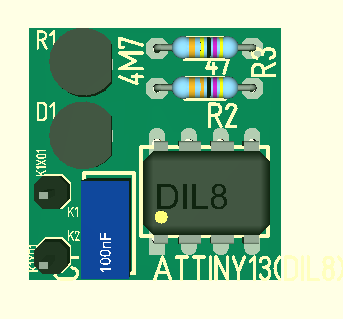

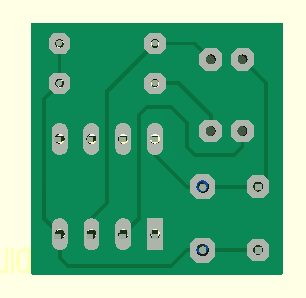

Wärs so recht? Alles THT, Platine ist 20mmx20mm
Angehängte Dateien:
-
(12 KB)
-
(4 KB)
Gast
#3093686
> Da hast Du recht..nur habe ich leider die Zeit dazu nicht.
Ehrlich, 6 Bauteile wirst du doch noch so auf der Platine anordnen
können, dass sich die Luftlinien nicht überschneiden. Dann noch kurz die
ca 12 Leitungen routen und fertig.
Selbst Zähneputzen ist komplexer, und das hast du schon früher gelernt.
jmp schrieb: > Wärs so recht? > Alles THT, Platine ist 20mmx20mm Kaugummi vergessen um das Board festzukleben.
