ngspice "negative" Wechselspannung bei Small-Signal AC Analyse

Michael L. (eagle87) 28.03.2013 16:54 #3106842

Lesenswert?

•

Hallo zusammen,

ich habe versucht in ngspice den Frequenzgang eines nichtinvertierenden
Verstärkers zu simulieren. Es wurden zwei verschiedene OPAMP's (TL062
LM358) getestet. Zwischen 1MHz und 10Mhz bekomme ich für die
Ausgangsspannung einen negativen Wert. Das macht aber keinen Sinn, da es
ja keine negativen Wechselspannungen gibt. Wo liegt der Fehler?

Hier noch die Netzliste:

* OPAMP-BANDWIDTH
*----------------------------------------------
.global gnd plus minus in out inverting
.include model/LM358
*----------------------------------------------
v_in in gnd dc 0 ac 5
v_pos plus gnd 10
v_neg gnd minus 10
x_opamp in inverting plus minus out LM358
r_1 inverting gnd 1e3
r_2 inverting out 1e3
*----------------------------------------------
.ac dec 10 1e3 1e9


Gruß
Michael

Angehängte Dateien:

LM358 (1,15 KB)
TL062 (1,13 KB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

ArnoR Gast 28.03.2013 16:56 #3106843

Lesenswert?

•

▲
▼

> Wo liegt der Fehler?

Unterhalb von 0dB heist nicht kleiner Null (also negativ), sondern
kleiner 1.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

M. K. (sylaina) 28.03.2013 17:21 #3106880

Lesenswert?

•

▲
▼

Die Verstärkung ändert ihr Vorzeichen, der Phasengang wäre jetzt
interessant um zu sehen ob die entstandene Mitkopplung böse wird.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut S. (helmuts) 28.03.2013 18:03 #3106945

Lesenswert?

•

▲
▼

Hallo,
Ich hätte gerne die Datei LM358.xxx zum testen.
Gruß
Helmut

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael L. (eagle87) 28.03.2013 18:12 #3106956

Lesenswert?

•

▲
▼

ArnoR schrieb:
> Unterhalb von 0dB heist nicht kleiner Null (also negativ), sondern
> kleiner 1.

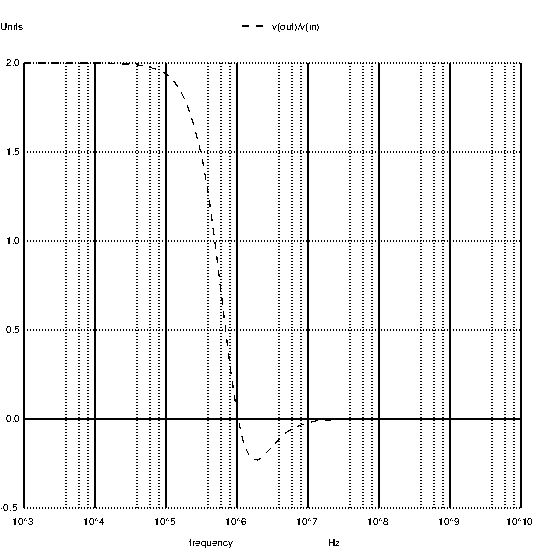

Auf der vertikalen Achse wurde nur der Quotiont aus Ausgangs und
Eingangsspannung aufgetragen. Deswegen gibt es keine Einheit .Das
Diagramm ist nicht logarithmisch skaliert.

Michael Köhler schrieb:
> Die Verstärkung ändert ihr Vorzeichen, der Phasengang wäre jetzt
> interessant um zu sehen ob die entstandene Mitkopplung böse wird.

Bei der Suche wie der Phasengang angezeigt wird habe ich herausgefunden
woran es liegt :)

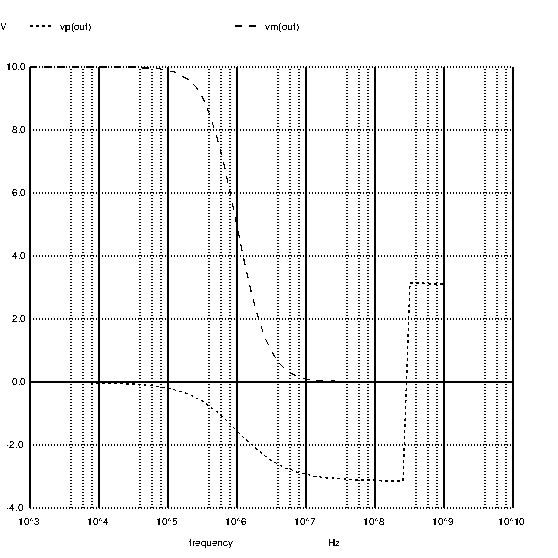

Wenn man mit "plot v(out)" das Diagramm erstellt wird anscheinend immer
der Realteil der Spannung ausgegeben. Wenn man explizit den Betrag mit
vm(out) ausgeben lässt funktionierts. Der Phasengang geht übrigens mit
vp(out).

Gruß
Michael

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael L. (eagle87) 28.03.2013 18:25 #3106977

Lesenswert?

•

▲
▼

Helmut S. schrieb:
> Hallo,
> Ich hätte gerne die Datei LM358.xxx zum testen.
> Gruß
> Helmut

Die Datei hatte ich doch angehängt (nur ohne Dateiendung)


Noch ne Frage:
Der Phasensprung bei über 100Mhz ... das wird vermutlich am Modell des
OPAMP liegen, oder? Das ist ja schon außerhalb des nutzbaren Bereiches
des LM358 (GBP=1,1MHz).

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut S. (helmuts) 28.03.2013 22:11 #3107278

Lesenswert?

•

▲
▼

Hallo Michael,

ich hatte die angehängten Dateien übersehen.

> ... Phasensprung ...

Der komische Phasensprung wird durch das Modell verursacht.

Da man den LM358 eh nur bis 10kHz einsetzt ist nicht wichtig was das
Modell bei 10MHz und mehr macht.

Gruß
Helmut
