Spannungswandler 12 - 5 V

AndreasS Gast 21.04.2013 10:14 #3136015

Lesenswert?

•

▲
▼

Hallo Zusammen,

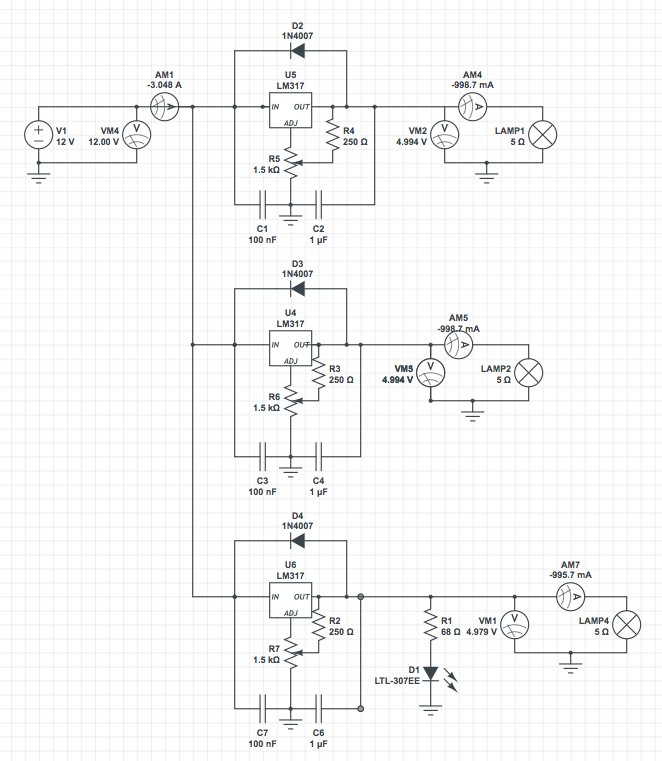

ich hab versucht eine dreifach USB Ladestation zu bauen.
Da es aber schon echt ne zeit her ist dass ich da mal was mit Strom
gelernt habe, bin ich mir nicht sicher ob das so sinn macht.

Mir ist klar das ich mir so was auch einfach kaufen bzw. er Googlen
kann.
Ich wollte aber mal wieder was selber machen, daher würde ich mich über
konstruktive kritik sehr freuen.

Gruß,
Andreas

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Klaus R. (klara) 21.04.2013 10:18 #3136017

Lesenswert?

•

▲
▼

Hallo Andreas,
was fehlt wäre der Überladeschutz.
Gruss Klaus.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

benek Gast 21.04.2013 10:22 #3136022

Lesenswert?

•

▲
▼

Hallo,
sieht doch gar nicht schlecht aus. Aber was das mit USB zu tun hat,
verstehe ich nicht so ganz...

MfG Benedikt

P.S. mit welchem Programm hast du den Schaltplan gezeichnet?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

AndreasS Gast 21.04.2013 10:29 #3136035

Lesenswert?

•

▲
▼

Hallo,

danke für die schnellen Antworten.

@benek, anstelle des Verbrauchers würde eine USB buchse stehen. Diesen
Plan habe ich mit circuitlab.com erstellt.

@Klaus Ra., korrigiere mich wenn ich falsch bin aber ich dachte dass
wegen den unterschiedlichen Akku typen usb Geräte einen internen Schutz
haben ?!

Gruß,
Andreas

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 21.04.2013 10:33 #3136040

Lesenswert?

•

▲
▼

benek schrieb:
> sieht doch gar nicht schlecht aus.

Bei 5Ω Last wird dem LM317 allerding gehörig heiß, wenn man ihn nicht
durch einen anständigen Kühlkörper bei Laune hält.

Ein Schaltregler mit LM2596 o.ä. würde die Sache sehr entspannen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

AndreasS Gast 21.04.2013 13:45 #3136300

Lesenswert?

•

▲
▼

Hallo zusammen,

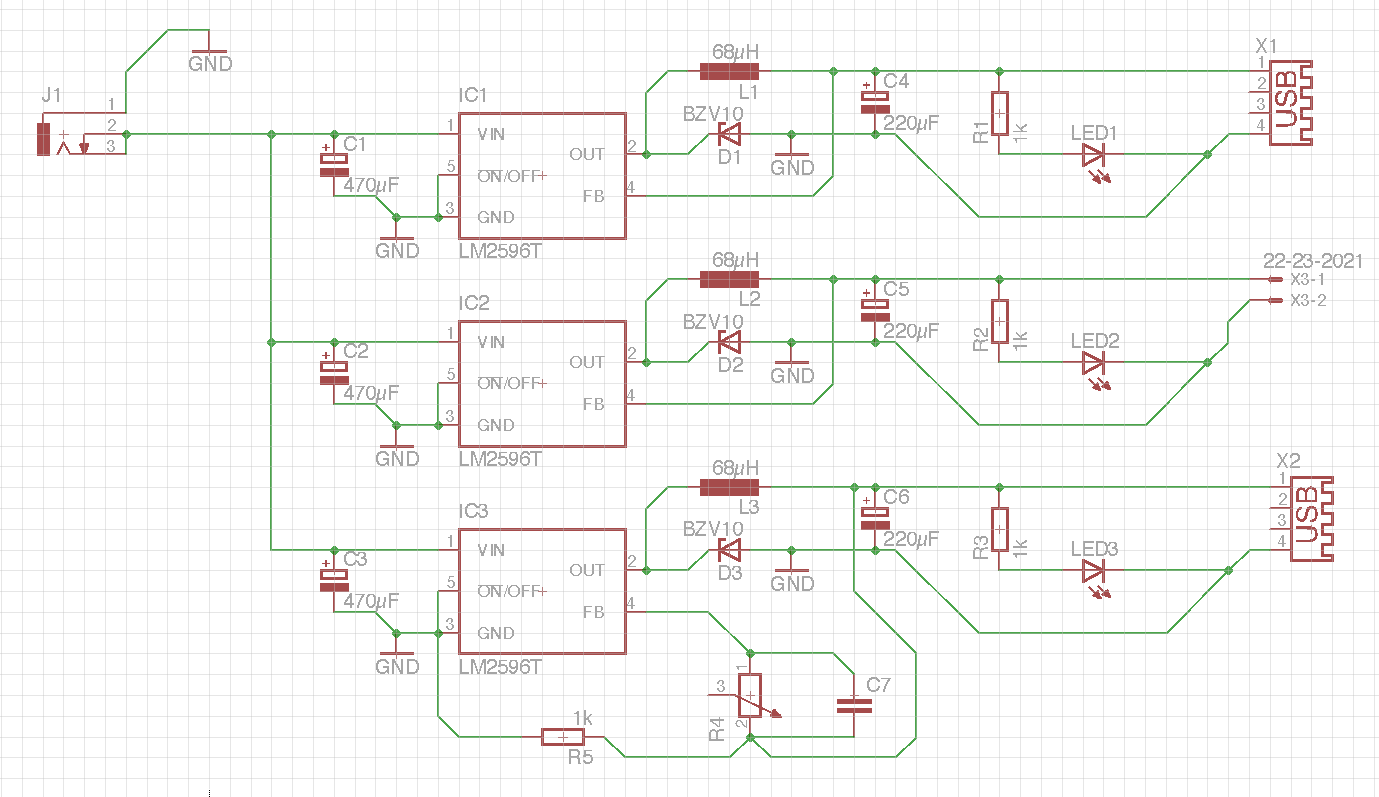

ich habe es mir noch mal angeschaut und verwende jetzt nicht mehr die
lm317.
Es sollte jetzt auch mit dem USB verständlicher sein.
Wenn noch mal jemand darüber schauen könnte wäre sehr toll. Danke.

Gruß,
Andreas

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

AndreasS Gast 21.04.2013 14:21 #3136355

Lesenswert?

•

▲
▼

Kann man c1 - c3 zusammen fassen?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Hubert G. (hubertg) 21.04.2013 15:42 #3136452

Lesenswert?

•

▲
▼

C1 bis C3 sollte nahe bei Vin sein, das wäre die wesentliche
Beschränkung.
R4 als Poti macht so keinen Sinn.
Du musst auch die entsprechenden Typen, Festspannung oder Adjust
verwenden.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

AndreasS Gast 21.04.2013 16:52 #3136535

Lesenswert?

•

▲
▼

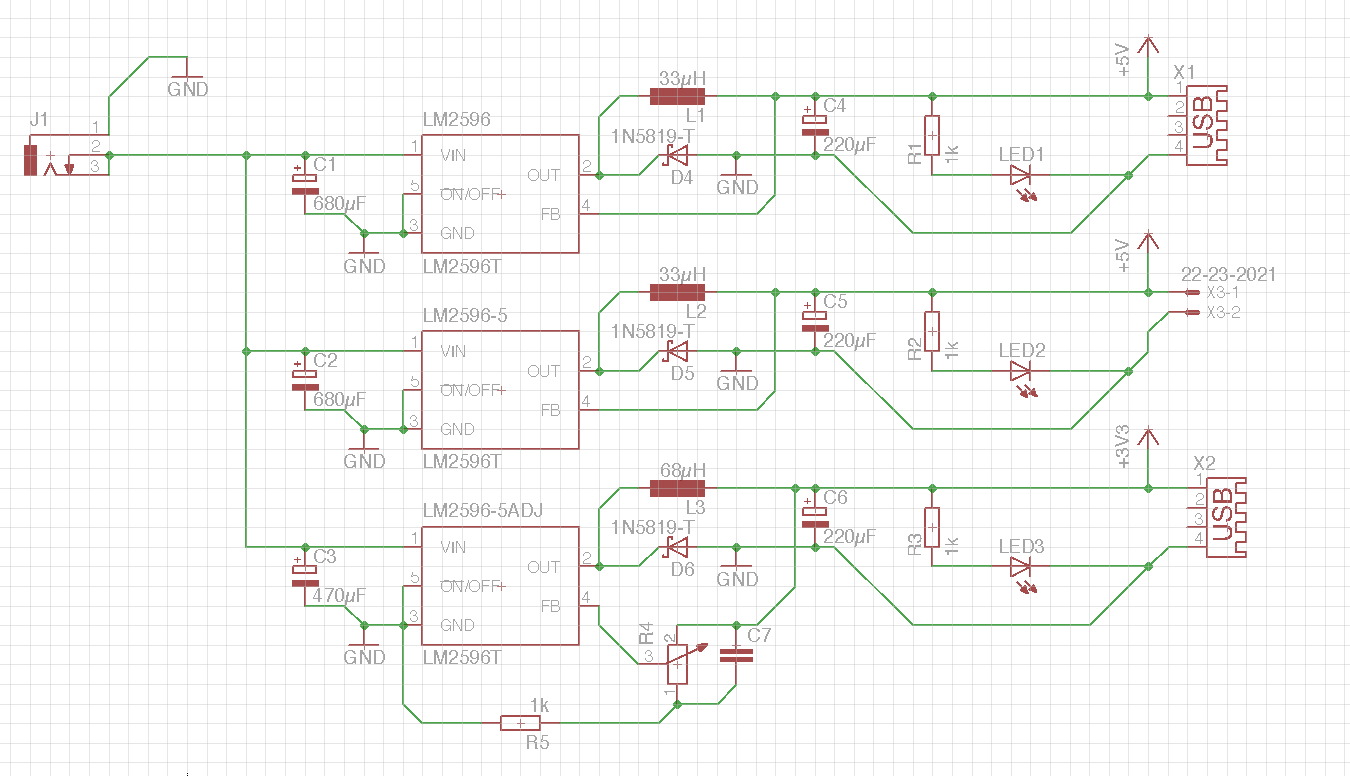

so dann auf ein neues, danke für die Infos

Gruß,

Andreas

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

AndreasS Gast 21.04.2013 18:21 #3136638

Lesenswert?

•

▲
▼

Hallo zusammen,

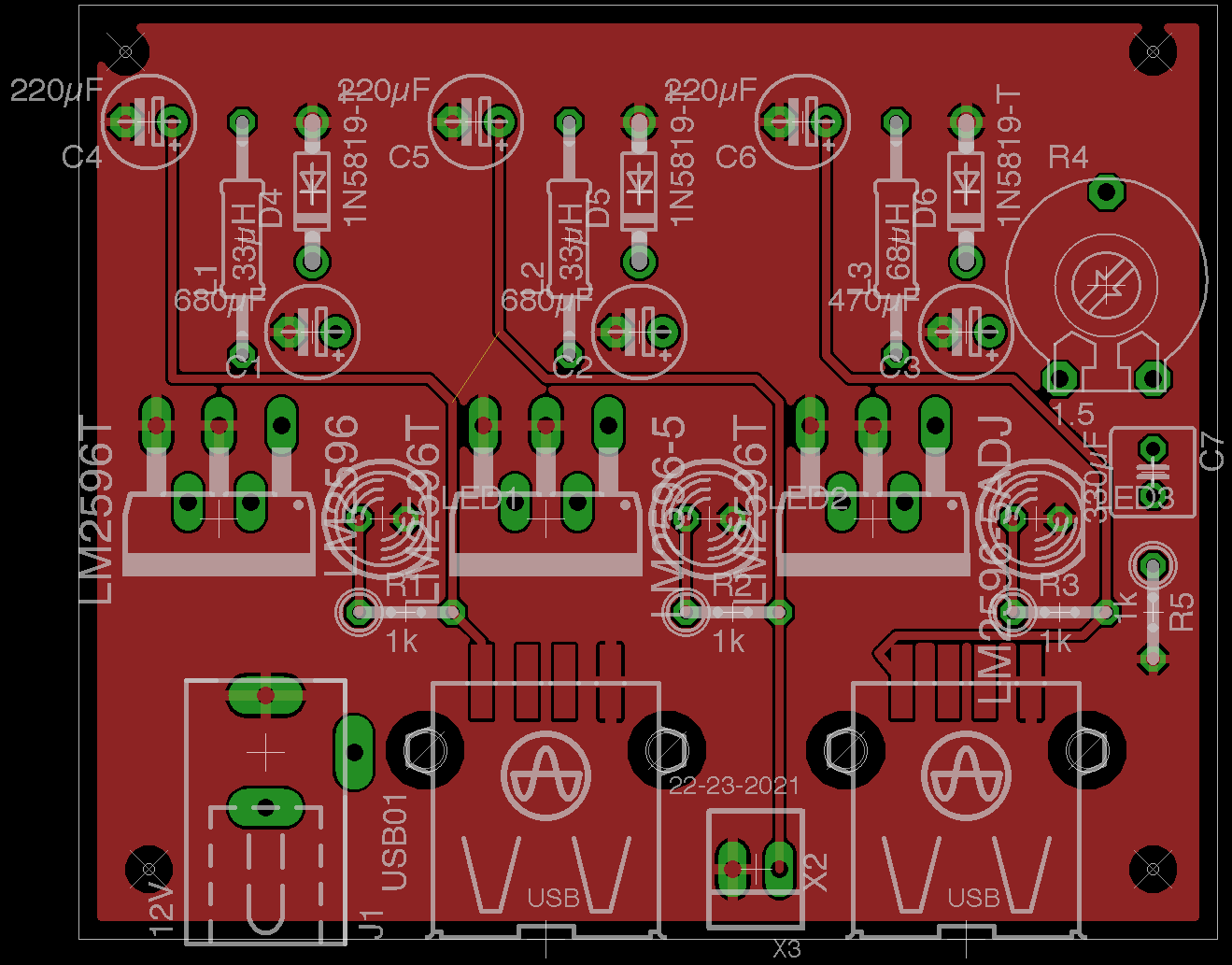

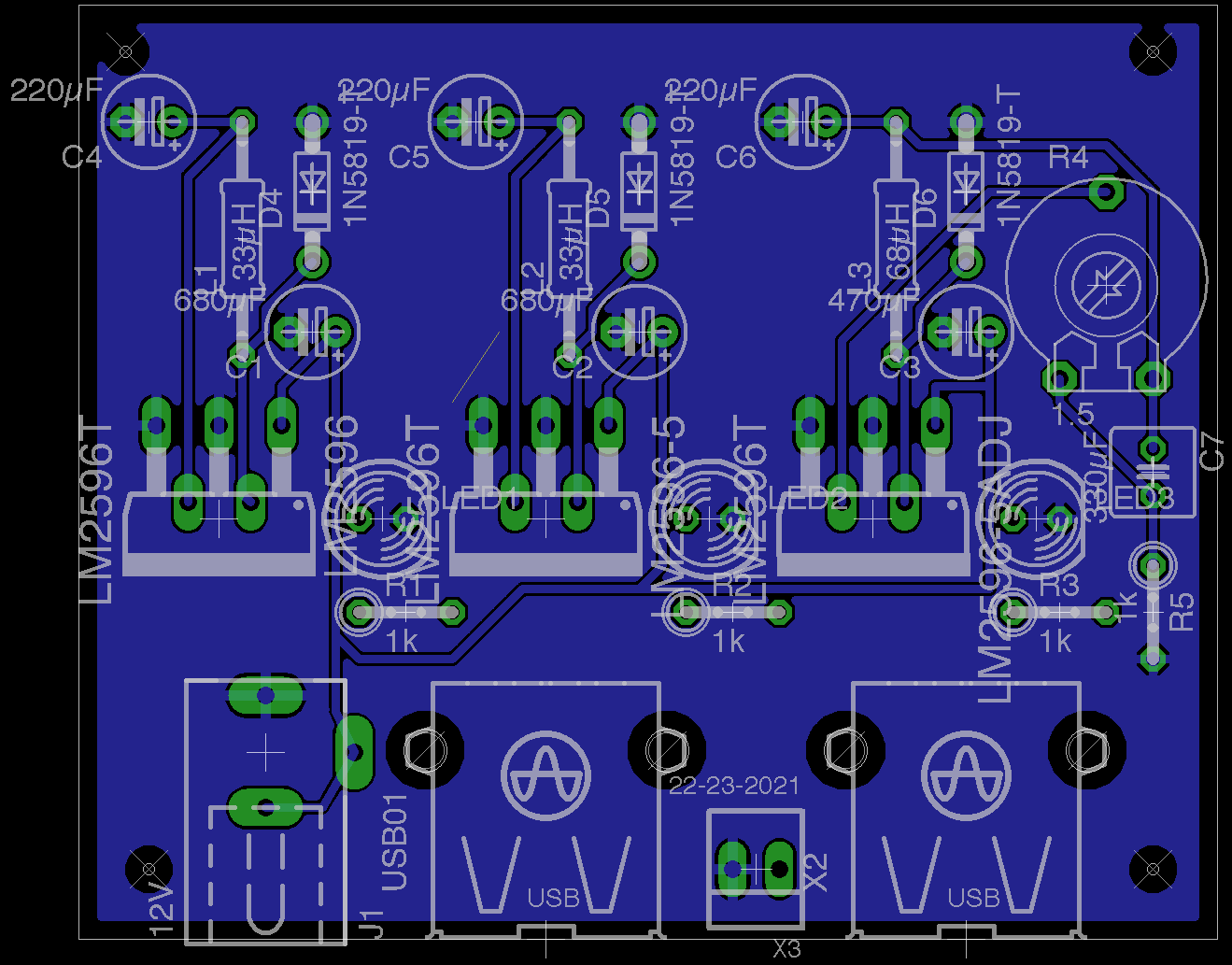

so für alle dies interessiert, hier mein layout. Werd dann mal in den
Keller zum basteln und spielen gehn. Mal schaun was das wird ;-)

Gruß,
Andreas

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden
