Kicad: Platinenumriss in Gerber

Martin Gast #3153526
Hallo,

ich bin beim Umgang mit Kicad und sonst mit Layout-Tools ein Anfänger.
Ich bin jetzt die Kicad-Toolchain durchgegangen und habe gerber Daten
erzeugt. Beim Kontrollieren mit EasyLogix ist mir aufgefallen, dass
kein Platinenumriss dabei war. Tatsächlich war beim EdgeCuts Layer
kein Häckchen zum Exportieren in Gerber.

Ich mein, Platinenhersteller braucht doch diese Info?! Muss er oder?
Ich hätte erwartet, dass das Hachken standardmässig aktiviert ist.

Gruß,
Martin
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Bernd W. Persönliche Seite #3153590
Hallo Martin.


> Ich mein, Platinenhersteller braucht doch diese Info?! Muss er oder?
> Ich hätte erwartet, dass das Hachken standardmässig aktiviert ist.

JA, das sehe ich auch so.

https://bugs.launchpad.net/kicad
Aber der bug ist wohl kaum als "kritisch" einzustufen.

Vor gut 15 oder 20  Jahren hatte ich mal mit einem sehr kleinen
Platinenhersteller zu tun, der eine entsprechenede umlaufende
"Leiterbahn" im Top-Layer wünschte.

Sowas habe ich seitdem aber nicht wieder erlebt.

Praktisch müssen Gerberdaten vom Hersteller/Bestücker noch angepasst
werden, um zum Prozeß zu passen. Siehe
http://www.mikrocontroller.net/articles/Gerber-Tools.

Dabei können Umrisslinien, die sich in anderen Lagen befinden, durchaus
dazu herangezogen werden, eine solche Lage zu erzeugen.
Das ganze ist aber aufwändige Arbeit und Fehleranfällig. Einen Fertiger,
der GRUNDSÄTZLICH so vorgeht, würde ich darum heutzutage nicht mehr
nehmen wollen.
Es ist trozdem wichtig, das er das im Zweifel kann, wenn ich nur noch
Gerberfiles habe, und das Umrisslayer des Gerberdatensatzes korrumpiert
ist......

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.dl0dg.de
Antwort Zitieren Bearbeiten Löschen Melden Danke
Reinhard Kern Gast #3153811
Bernd Wiebus schrieb:
> Dabei können Umrisslinien, die sich in anderen Lagen befinden, durchaus
> dazu herangezogen werden, eine solche Lage zu erzeugen.

Früher gabs dazu kunstvolle "Schneidmarken" an den Ecken. Da ist aber
Vergangenheit, niemand sägt mehr LP nach Sicht zu, und alles was nicht
rechteckig ist geht eh nicht.

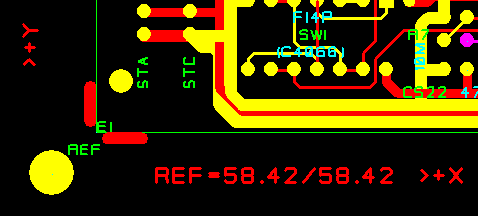

Anbei so eine optimierte Schneidmarke aus einem alten Layout.
