Wortuhr Platinenlayout ok?

Gast #3154462
Hallo,

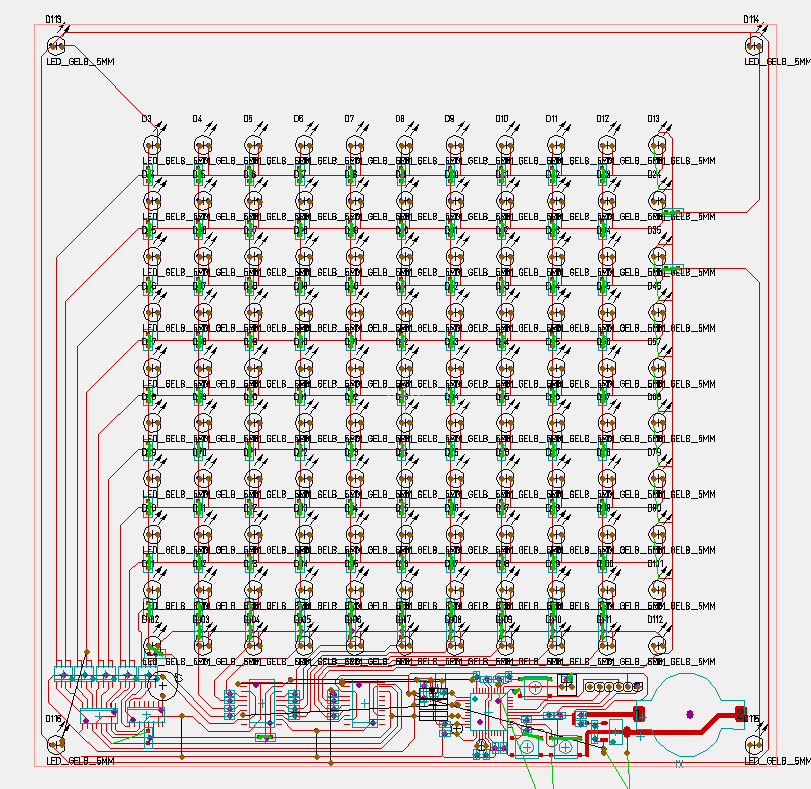

ich wollte mal versuchen mir ne Wortuhr zu bauen. Ich hab versucht das
Layout auf ne 20+20 cm Platine zu bekommen und das Ergebnis sehr ihr
oben.

Meine Frage ist jetzt ob ich absoluten Murks gemacht habe, oder ob es
ok. ist, bzw. was ich verbessern kann/muss.

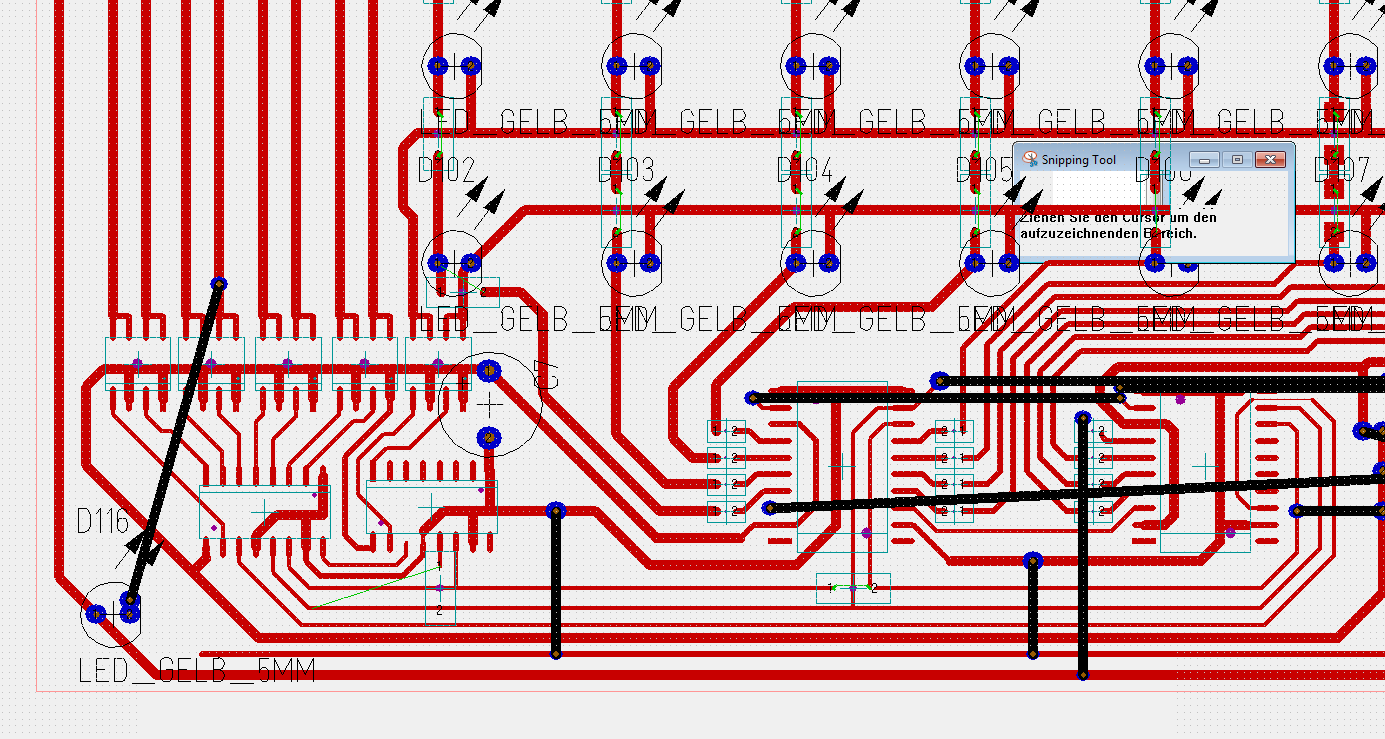

Ich hab nur die Möglichkeit eine Einseitige Platine herzustellen, daher
hab ich ziemlich viele Brücke drin, und ob die Masse so gut verlegt ist
weiß ich auch nicht.

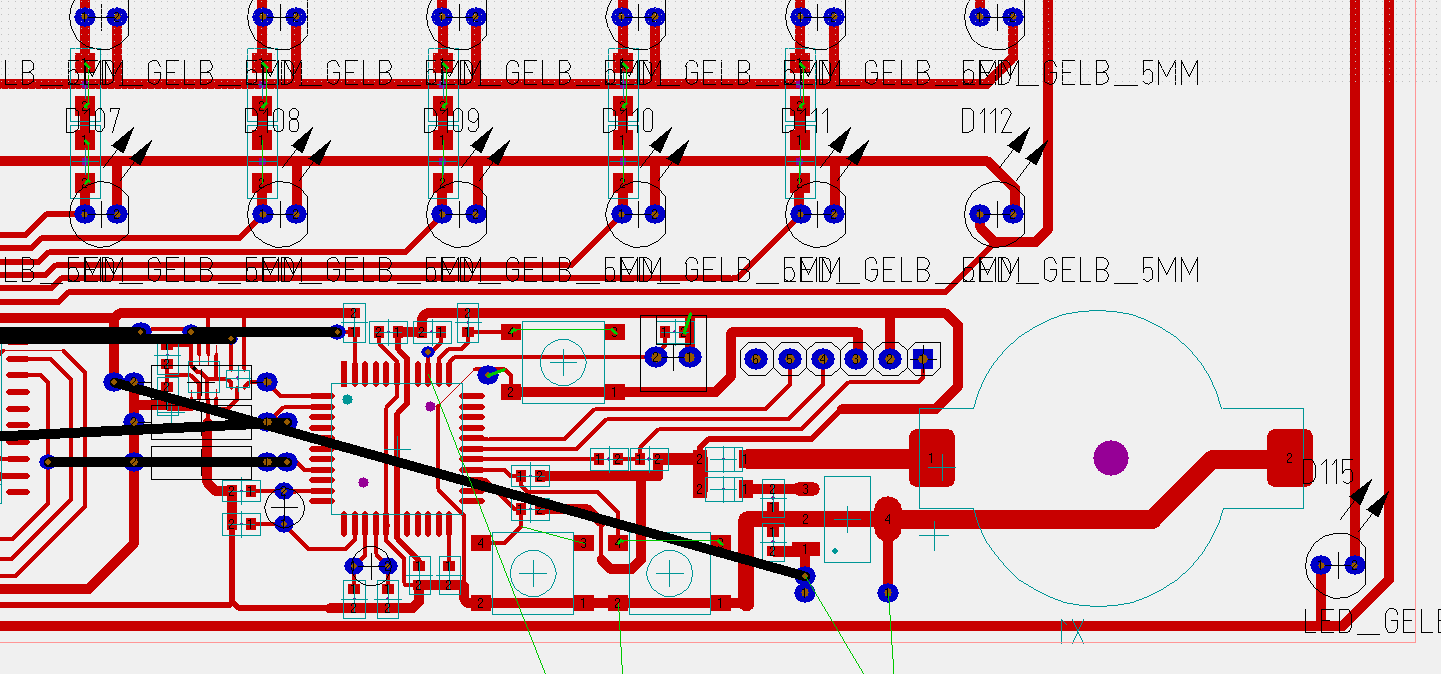

Stromversorgung ist 5V und kommt dort auf die Platine wo man noch die
zwei Luftlinien rechts neben der Batterie sieht. (layout_rechts)

Den Schaltplatn sieht man hier. Da hat sich nichts grundlegendes
geändert (Beitrag "Re: LED-Matrix (Wortuhr - frage)")

MfG
