PIC I/O --> Transistro --> Relais

alphi h. (sada) OP 16.05.2013 19:14 #3166910

Lesenswert?

•

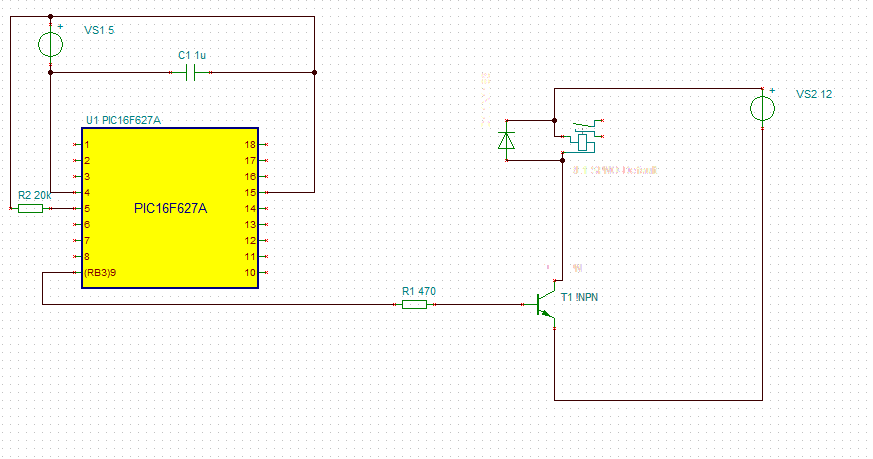

Hallo zusammen isch habe ein Programm geschrieben, welches mir den RB3
des PIC16F627A auf high legt. Wenn ich eine LED mit dem Vorwiderstand
hinhalte leuchtet sie. auch ein blinken ist möglich. Nun habe ich dieses
blinkprogramm genommen aber ein BC547 angeschlossen mit einem
Basiswiderstand von 470Ohm. ich will dass das relais zieht aber leider
gibt es kein lebenszeichen von sich. Ihr wisst bestimmt an was es liegt.

dank im voraus für die Mühe

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Hans H. (hanshi) 16.05.2013 19:23 #3166922

Lesenswert?

•

▲
▼

Hallo,

es fehlt auf jedem Fall die Groundverbindung vom PIC Pin4 auf T1
Emitter.

weiteres
:http://www.mikrocontroller.net/articles/Relais_mit_Logik_ansteuern

Gruesse
  Hans
