Suche Richtige Bauteil-Bezeichnung

hsh Gast 22.05.2013 08:55 #3173302

Lesenswert?

•

Hallo Leute,

ich habe ein wenig geschaut wo das Thema reinpasst habe leider nichts
100%tiges gefunden...deshalb hier.

Ich hoffe es kann mir jemand weiter helfen.

Ich habe mir bei pollin.de ein Netzteil bestellt und würde gerne den
bereits angebauten Stecker weiter benutzen nur finde ich die passende
Buchse dazu nicht.

http://www.pollin.de/shop/dt/OTMwOTQ2OTk-/Stromversorgung/Netzgeraete/Steckernetzgeraete/Schaltnetzteil_LEADER_NU60_2120350_I1_12_V_3_5_A.html

Ich hoffe einer von euch kennt die richtige Bezeichnung oder sogar eine
Bestellnummer von den üblichen Lieferanten.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Ralf G. (ralg) 22.05.2013 09:04 #3173307

Lesenswert?

•

▲
▼

hsh schrieb:
> Ich hoffe einer von euch kennt die richtige Bezeichnung

Sieht nach DIN oder Mini-DIN aus.
(Aber Stifte im Quadrat?)

Edit: ich sehe gerade: 4polig -> im Quadrat angeordnet ist korrekt
nochmal Edit: eher Mini-DIN

Antwort Zitieren Bearbeiten Löschen Beitrag melden

spess53 Gast 22.05.2013 09:20 #3173321

Lesenswert?

•

▲
▼

Hi

>Edit: ich sehe gerade: 4polig -> im Quadrat angeordnet ist korrekt

4pol. im Quadrat gab es mal als Kopfhöhrer-Stecker in der DDR
(Würfelstecker)

>nochmal Edit: eher Mini-DIN

Da sind die Kontakte nicht im Quadrat.

@hsh

Wenn du das Teil schon hast dann mach mal ein aussagekräftiges Foto.
Abmessungen wären auch nicht schlecht.

MfG Spess

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ralf G. (ralg) 22.05.2013 09:32 #3173328

Lesenswert?

•

▲
▼

spess53 schrieb:
> Da sind die Kontakte nicht im Quadrat.

Stimmt.
Für DIN sind allerdings die 10mm Durchmesser etwas wenig.
Wobei ich hier
http://thinkwiki.de/Netzteil
was gefunden habe, das sich auch Mini-DIN nennen soll. Die Stifte sind
ziemlich quadratisch angeordnet.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

spess53 Gast 22.05.2013 09:38 #3173336

Lesenswert?

•

▲
▼

Hi

>Stimmt.
>Für DIN sind allerdings die 10mm Durchmesser etwas wenig.

Die 10mm hatte ich übersehen.

MfG Spess

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hsh Gast 22.05.2013 10:02 #3173370

Lesenswert?

•

▲
▼

Ralf G. schrieb:
> Für DIN sind allerdings die 10mm Durchmesser etwas wenig.
>
> Wobei ich hier
>
> http://thinkwiki.de/Netzteil
>
> was gefunden habe, das sich auch Mini-DIN nennen soll. Die Stifte sind
>
> ziemlich quadratisch angeordnet.



Der 4pol-Stecker auf dem Bild sieht aber auch nicht 100%tig quadratisch
aus.
Die Unteren Stifte stehen etwas enger zusammen

Antwort Zitieren Bearbeiten Löschen Beitrag melden

spess53 Gast 22.05.2013 10:04 #3173377

Lesenswert?

•

▲
▼

Hi

Lt.:

http://forum.chamsys-forum.de/viewtopic.php?f=4&t=403

handelt es sich beim Stecker um

https://www.distrelec.de/ishopWebFront/search/luceneSearch.do?dispatch=find&keywordPhrase=118749

Passende Buchse:

https://www.distrelec.de/ishopWebFront/search/luceneSearch.do?dispatch=find&keywordPhrase=118751

MfG Spess

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hsh Gast 22.05.2013 10:20 #3173403

Lesenswert?

•

▲
▼

Das sieht richtig gut aus...

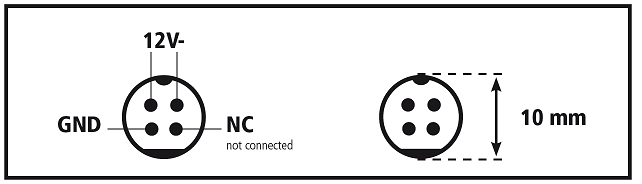

dann scheint aber die Zeichnung die bei dem Netzteil dabei war nicht
korrekt zu sein denn da werden die Pins im Quadrat dargestellt.

Ich werde das mal testen.

Vielen Dank für die Hilfe.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ralf G. (ralg) 22.05.2013 10:26 #3173412

Lesenswert?

•

▲
▼

hsh schrieb:
> dann scheint aber die Zeichnung die bei dem Netzteil dabei war nicht
> korrekt zu sein denn da werden die Pins im Quadrat dargestellt.

Hatte ich mir fast gedacht. Künstlerische Freiheit, sozusagen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Route_66 Gast 22.05.2013 10:48 #3173448

Lesenswert?

•

▲
▼

spess53 schrieb:
> 4pol. im Quadrat gab es mal als Kopfhöhrer-Stecker in der DDR
>
> (Würfelstecker)

Die waren eher 5-polig.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hsh Gast 22.05.2013 12:37 #3173598

Lesenswert?

•

▲
▼

hmm...brauche eigentlich nur 3...da sind leider die Versandkosten höher
als der Materialwert.

Conrad hätte ich hier um die Ecke aber da finde ich das Teil nicht

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christoph Z. (rayelec) 22.05.2013 12:44 #3173614

Lesenswert?

•

▲
▼

> 4pol. im Quadrat gab es mal als Kopfhöhrer-Stecker in der DDR

Nicht nur in der DDR. Unser alter Telefunken Flimmerkasten von 1983
hatte auch so eine Kopfhörerbuchse...

Antwort Zitieren Bearbeiten Löschen Beitrag melden
