pcb-gcode ULP lässt Kreise weg

OP #3180648
Hallo, hier sind doch einige die das pcb-gcode.ulp für Eagle benutzen.
Es geht um den Milling-Layer, kein Isolierfräsen.

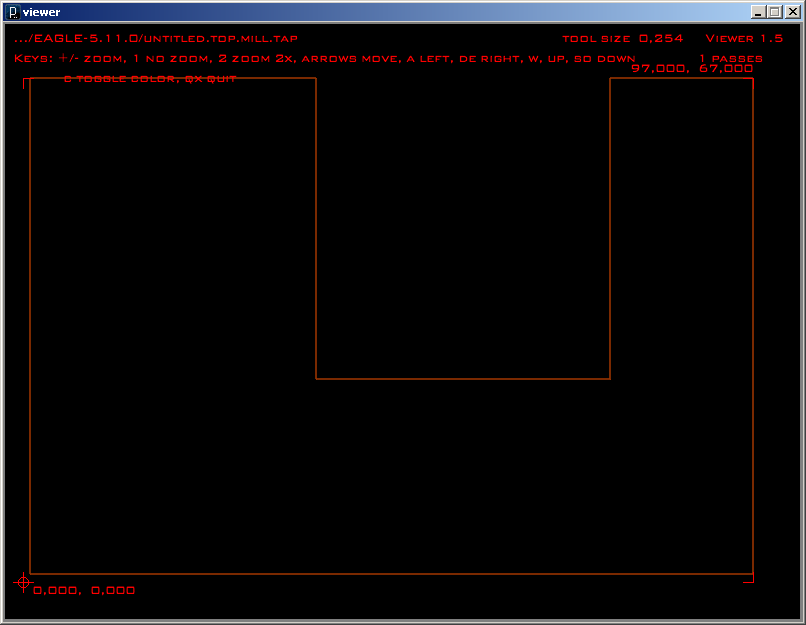

Ich bekomme es mittlerweile hin den Layer als GCode auszugeben,

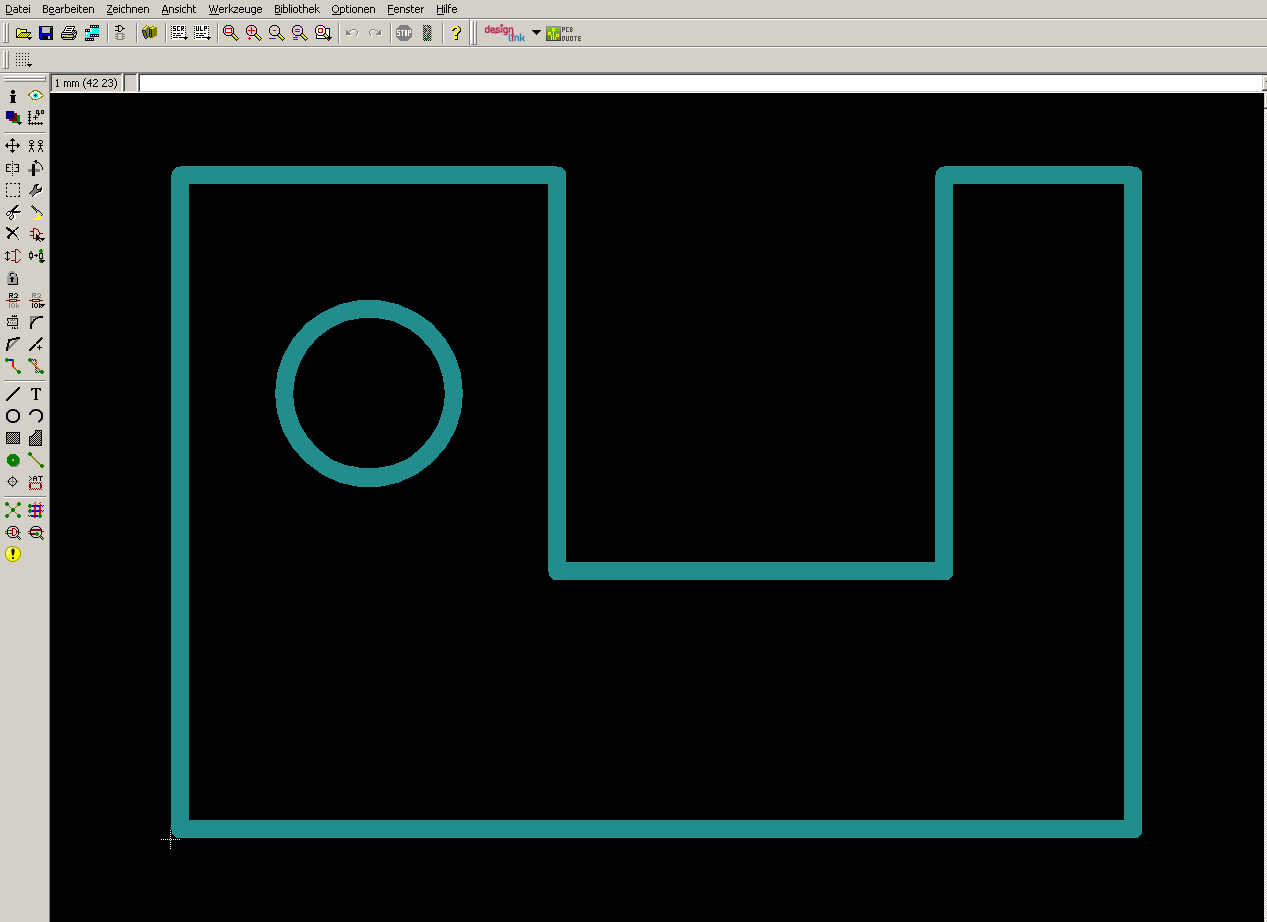

allerdings nur geraden. Ich habe ein Beispiel angehängt. Hat jemand eine
Idee was ich falsch mache?
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
(Firma: www.pcb-devboards.de)
Willivonbienemaya .. schrieb:
> Es geht um den Milling-Layer, kein Isolierfräsen.

Willst du später mit der CNC-Fräse bearbeiten?
nimm doch einfach HPGL-Format, kannst du unter Cam-Prozessor einstellen.
Device: HPGL
Stiftdurchmesser = Millin-Layer breite.

HPGL-Format funktioniert "fast" mit jeder Software.

Grüße
Hermann
