Signalverstärken - Splitten - Invertieren

To _. OP #3220441
Lesenswert?
• ▲
▼
Hallo!

ich würd gern zwei transitoren mit einem Funktionsgenerator schalten.
Bei einem Transistor brauch das invertierte Signal. Leider liefert der
Signalgenerator nicht die Leistung die ich bräuchte. Wie muss ich meine
Schaltung aufbauen? (eine kleine einschränkung gibts noch, ich hab nur
npn transitoren hier rumliegen)

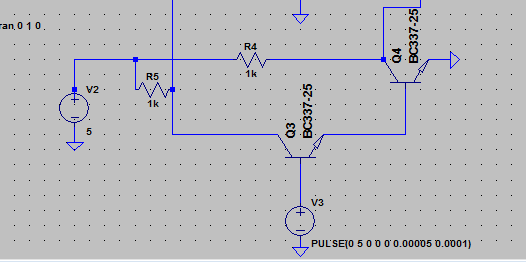

könnt ihr mir sagen was an der derzeitigen Schaltung so nicht stimmt?
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Ascii Man Gast #3220450
Lesenswert?
• ▲
▼
Funktionsgenerator
  |
  |   +--+  +--+  +--+  +---  5V                 __   __
  |   |  |  |  |  |  |  |                      +-UUU---UUU-+
  |   |  |  |  |  |  |  |                      |           |
  |---+  +--+  +--+  +--+                      |           |
  +-------------------------  0V               |           |
                                               |     ||    |
 Ausgang 1                                     o-----||----o
  |                                            |     ||    |
  |---+  +--+  +--+  +--+     5V               |           |
  |   |  |  |  |  |  |  |                      |           |
  |   |  |  |  |  |  |  |                    |/             \|
  |   +--+  +--+  +--+  +---  0V         +---|               |----+
  +-------------------------             |   |>             <|    |
                                         |     |           |      |
 Ausgang 2                               |     +-----o-----+      |
  |                                      |           |            |
  |   +--+  +--+  +--+  +---  5V         |          ===           |
  |   |  |  |  |  |  |  |                |          GND           |
  |   |  |  |  |  |  |  |                |                        |
  |---+  +--+  +--+  +--+     0V         |                        |
  +------------------------+
                                       Ausgang 1            Ausgang 2
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Ascii Man Gast #3220722
Lesenswert?
• ▲
▼
Davis schrieb:

> Ein paar Erläuterungen zu deiner "Schaltung" sind willkommen.

das ist bloß das Schaubild zur Frage und die dahinterliegende Schaltung.
Ein Schwinkreis der mit zwei Transistoren über einen Funktionsgenerator
geschaltet werden soll.

rechts ist das Signal des Frequenzgenerators dargestellt und die beiden
benötigten Signale.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
