IR Fernbedienung Fakir

Gast #3235297
Hallo,
ich habe folgendes Problem:

Diese Fernbedienung dient der Steuerung eines Ventilators

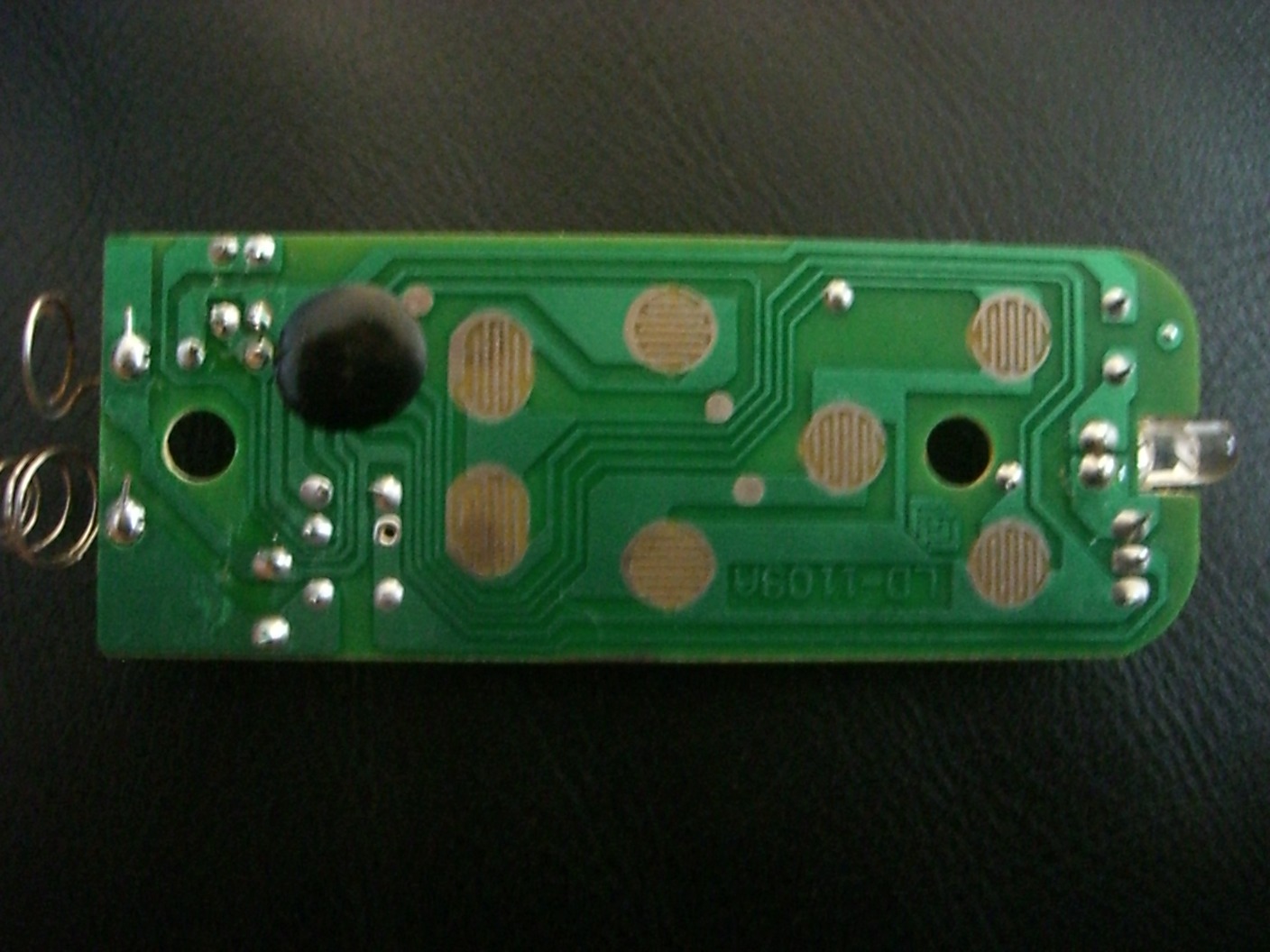

Sie ist an einer Leiterbahn defekt

Sie wird leider nicht mehr verkauft, weshalb ich mich entschlossen habe
diese nach zu bauen.


Ich hoffe das ihr mir vielleicht ein paar Tipps geben könnt

Die Größe ist egal. Es sollte funktionieren (ach was ?).

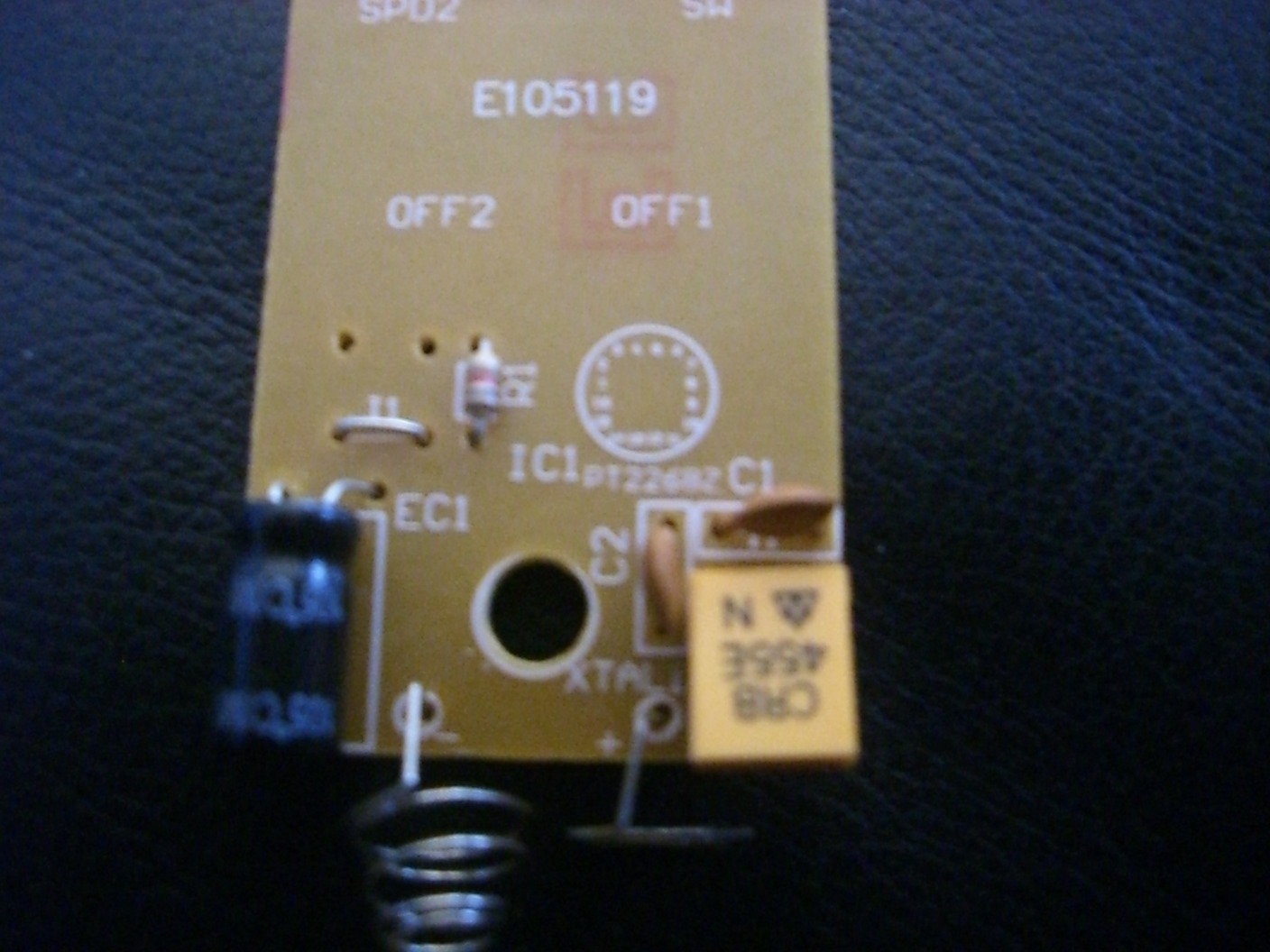

Im Original werden folgende Teile verwendet:
R1: 1000 Ohm +-5%
R2: existiert nicht (Keine Ahnung wieso)
R3: 3.9000000000000004 Ω +-5% (laut Ringrechner: orange, weiß, gold,
gold)
IC1: PT2268Z (http://www.princeton.com.tw/Portals/0/Product/PT2268.pdf)
C1: 201
C2: 201
Q1: S8550
EC1: 220µF10V (Kondensator)
und noch einen CRB455E
(http://www.alldatasheet.com/datasheet-pdf/pdf/464500/LUGUANG/CRB455E.html)

Vielleicht hat ja jemand eine Idee zur Vereinfachung.
Für einen Schaltplan währe ich sehr dankbar, da ich nicht sonderlich CAD
Begabt bin. Die Platine sollte Einseitig sein damit sie mir ein Freund
ätzen kann.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
>Diese Fernbedienung dient der Steuerung eines Ventilators
>Sie ist an einer Leiterbahn defekt

Da würde ich einfach mal ein Stück Draht drüber löten.

>Sie wird leider nicht mehr verkauft, weshalb ich mich entschlossen habe
>diese nach zu bauen.

Nur leider kannst du das nicht. Also bleibt dir nur der Draht.

>Für einen Schaltplan währe ich sehr dankbar

Und ein Platinenlayout? Kein Mensch wird seine Zeit für dich
umsonst verschwenden.

Sind schon wieder Schulferien?
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Du glaubst das der "PT2268Z" genau der ist der als Klex auf deiner
Platine ist ?
Kannst du den überhaupt Beschaffen ?
hast du im DatenBlatt

Start word custom code options available (Please contact PTC for
details.)

gelesen ?  Reparier die Platine, Leiterbahn kann man flicken mit den
Stück Draht.
Antwort Zitieren Bearbeiten Löschen Melden Danke
