128x64 LCD display GOLDENTEK GG-1206H0

Klaus Gast #3283534
Lesenswert?
• ▲
▼
Hallo,

Pollin bietet aktuell ein preiswertes 128x64 LCD display an: LCD-Modul
GOLDENTEK GG-1206H0. Braucht aber eine negative Kontrastspannung. Hat
jemand mit der Ansteuerung des displays schon Erfahrungen gemacht?
http://www.pollin.de/shop/dt/MDQxOTc4OTk-/Bauelemente_Bauteile/Aktive_Bauelemente/Displays/LCD_Modul_GOLDENTEK_GG_1206H0.html
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
LCD Gast #3286245
Lesenswert?
• ▲
▼
Habs auch schon mit Bascom angesteuert. Es funktioniert damit ganz gut
und die Belegung ist wie bei fast allen KS0108 Grafikdisplays.
Allerdings haben die Anschlusspins meines Wissens einen Abstand von 2mm!
Also "normale" Stiftleisten/buchsen gehen da leider nicht. Da muss man
dann leider welche mit 2mm kaufen. Ansonsten Drähte anlöten. Der
Kontrast könnte etwas besser sein.
Ich habe allerdings ein paar kleine Pixelfehler auf dem Display. Hat
jemand ähnliche Probleme?
Ich habe schon verschiedene Taktfrequenzen und Warteschleifen
ausprobiert oder ich habe ein leicht beschädigtes erwischt :/

Gruß LCD
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Karl-Anton D. #3338661
Lesenswert?
• ▲
▼
Hallo,

für das Display habe ich ein einseitiges Board 62mmx90mm entworfen und
gerade ein Programm in C (AVR Studio 4.18) mit der Bibliothek von
http://en.radzio.dxp.pl/ks0108/ dazu gebracht, Text anzuzeigen.
D.h. Die Anschlussbelegung auf dem Pollin-Datenblatt ist ok, die
Anschlußleiste liegt unten am Display. Die negative Kontrastspannung
beträgt bei mir ca. -3.25Volt.
Gibt es außer mir noch jemand, der mit dem Display etwas entwickelt?

MfG
Karl-Anton
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Eumel Gast #3338826
Lesenswert?
• ▲
▼

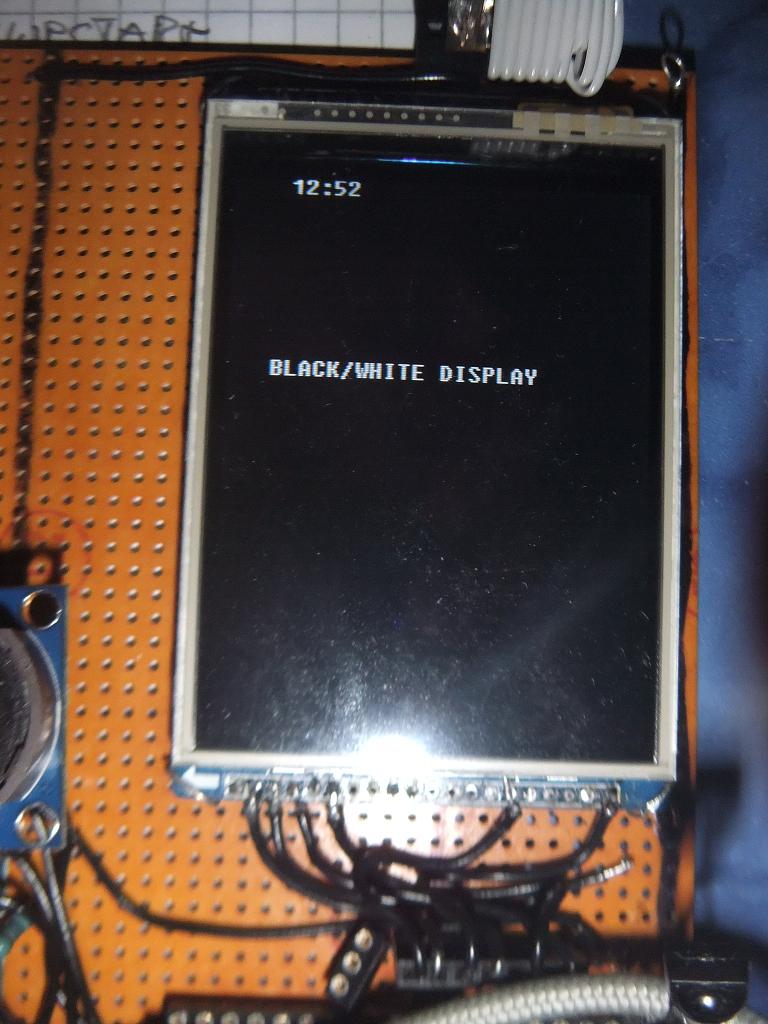

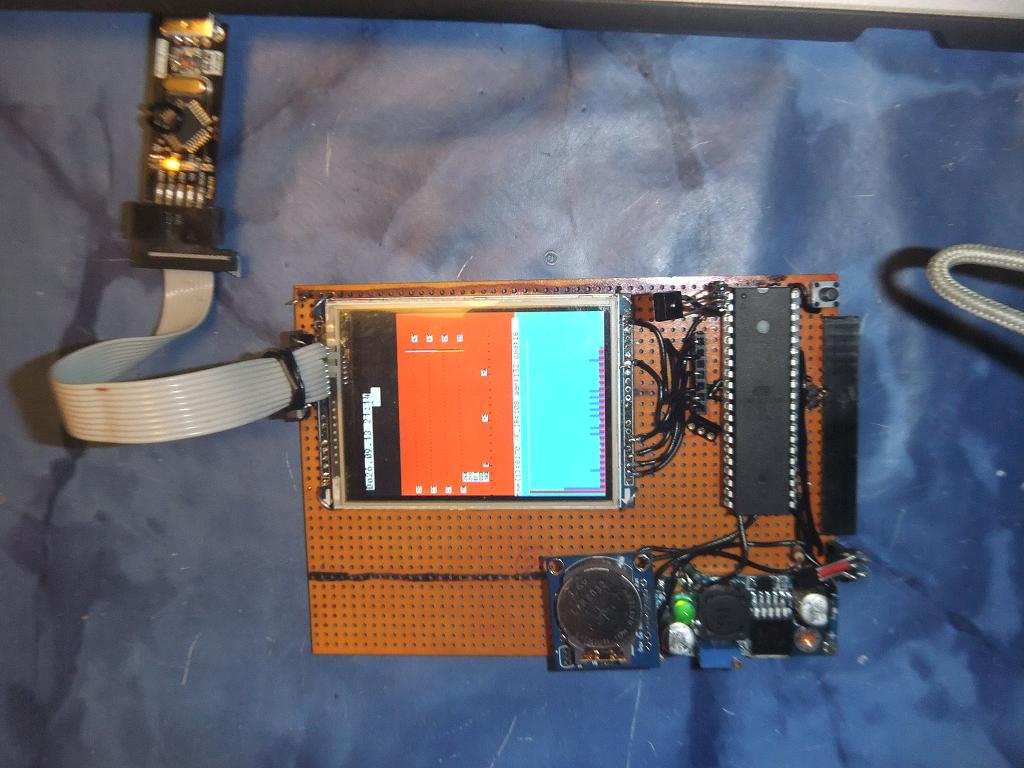

Karl-Anton D. schrieb:
> Das hört sich gut an - bei welcher Firma und mit welcher Bestellnummer
> gibt es diese Farb TFT's? Wo kann man eine Bibliothek für Text- und
> Grafikausgabe für ATmega 1284 Prozessoren downloden?
>
> Karl-Anton

Da schaust du direkt bei Ebay oder Alibaba, dann findest du z.b. sowas
hier:
http://www.ebay.com/itm/1-8-Serial-SPI-TFT-LCD-Module-Display-PCB-Adapter-Power-IC-SD-Socket-128X160-/130906317995?pt=LH_DefaultDomain_0&hash=item1e7a9fe4ab

Controller ist der ST7735, alles weitere wird Google dir prompt
beantworten :)
