Hallo Ich suche schon lange eine bestimmte Sorte IC Sockel, deren Namen ich vergessen habe. Hier die Eigenschaften: - Sieht ähnlich aus wie ein normaler Sockel mit gedrehten Kontakten. - Nach dem Löten kann man das Plastik entfernen, und es bleiben die gedrehten Kontakte zurück. Diese liegen fast flach auf der Platine auf. Ich weiss nicht, ob es diese Technologie nur als Sockel oder auch als Buchse sonst gibt, am liebsten hätte ich Buchsenleisten, die sich so verhalten. Danke für eure Hilfe
Gast
#3340637
Peel-A-Way von Advanced Interconnects http://www.advanced.com/products/peel-a-way-removable-carriers/ic-sockets-dip-pga/dip-sockets-adapters
Gast
#3340646
Wozu ist so ein Sockel gut?
@Gregor B. (gbo) Danke, genau das habe ich gesucht. @Stefan (Gast) In meinem Fall geht es um eine Platine, welche ausser 10 Buchsen komplett SMD/liegend ausgeführt ist, und deshalb nur ca. 5mm dick. Da die Buchsen auf beiden Seiten verteilt sind, würde die Platine um ca. 1-2 cm dicker. Mit den versenkbaren halt eben nicht...
Carrier IC Fassungen, wie https://www.buerklin.com/default2.asp?event=ShowArtikel(14B318) (abschliessende Klammer mitnehmen...)
Die scheint es aber nicht als Streifen zu geben... Die anderen schon, aber zuerst muss ich noch einen Distri finden.
Gast
#3340679
Danke, sieht aber fast so aus als ob die nicht versenden (zumindest nicht direkt = kleine Mengen). Ich frage mal meinen Bestücker an, ob sie das auch vor Ort besorgen können, ist eh China. Weil ein Versandhandel scheint es ja nicht zu geben der das an Privatpersonen in kleinen Mengen verschickt.
Gast
#3340713
Stefan schrieb: > Wozu ist so ein Sockel gut? Niedrige Bauform. Die Sockel gibt es zudem mit einem sog. Solder Preform, also Lötzinn-Depot auf den Pins. Dadurch werden diese Teile Reflow-Fähig (ohne Pin in Paste). Damit lassen sich dann auch temperaturempfindliche Bauteile wie z.B. Displays ohne zusätzlichen Lötprozess montieren.
Gast
#3340719
Sean Goff schrieb: > Die scheint es aber nicht als Streifen zu geben... Aber sicher. Nennt sich halt Kontaktfederstreifen und nicht IC-Fassung.
Gast
#3342160
DU willst sie also nicht wie im Foto von Advanced Interconnects montieren, sondern in größere Löcher stecken, damit sie tiefer in der Platine stecken? Sowas habe ich noch nie gesehen. Aber das finde ich interessant. Müsstest Du dann die "normalen" Beinchen abknipsen, damit sie nicht zu weit auf der Platinen-Rückseite heraus ragen?
Stefan schrieb: > Müsstest Du dann die "normalen" Beinchen abknipsen, damit sie nicht zu > weit auf der Platinen-Rückseite heraus ragen? Es gibt die Dinger auch ohne Beinchen, sieh Dir mal das Datenblatt hier an: http://www.infratron.de/download.php?path=product&file=40_1.pdf Hier insbesondere die zweite Seite, auf der sind "Near Flush"-Varianten zu sehen.
Gast
#3342594
von den Bürklin-Carrier-Fassungen habe ich noch jede Menge hier. https://www.buerklin.com/default2.asp?event=ShowArtikel%2814B318%29 Welche und wie viele brauchst Du?
Gast
#3342608
noch flacher und praktischer (und kein Versand-Stress): https://www.buerklin.com/default.asp?search=15B600
Gast
#3342612
> Sowas habe ich noch nie gesehen.

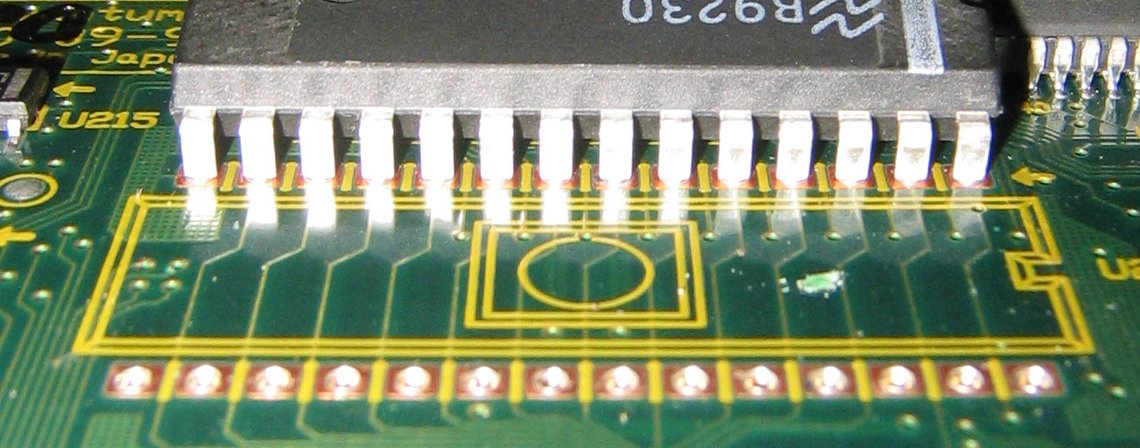

Vorne siehst du die "bodentiefen" Fassungskontakte, die dann unter der
Platine als dickere Beinchen rausstehen,
in die hintere Reihe habe ich mal das EPROM reingedrückt (dessen zweite
Pin-Reihe keine Löcher findet).
Angehängte Dateien:
-
(120 KB)
meinereiner schrieb: > noch flacher und praktischer (und kein Versand-Stress): Der Link ist kaputt.
Gast
#3342990
gemeint war die Artikelnummer 15 B 600 bei buerklin.com Was haben die Händler eigentlich gegen Links auf ihre Artikel?
