Hallo , hat jemand ein Datenblatt für die Anschlußbelegung bei einem Sockel für ein PLCC20 IC . Ich habe das jetzt 3mal durchgeklingelt bin mir aber immer noch nicht sicher ob das Ergebnis stimmt . MfG Hans
Gast
#3354927
Hans Lang schrieb: > hat jemand ein Datenblatt für die Anschlußbelegung bei einem Sockel für > ein PLCC20 IC Du kannst davon ausgehen, dass die Anschlußbelegung von dem IC abhängt und nicht alleine vom Träger.

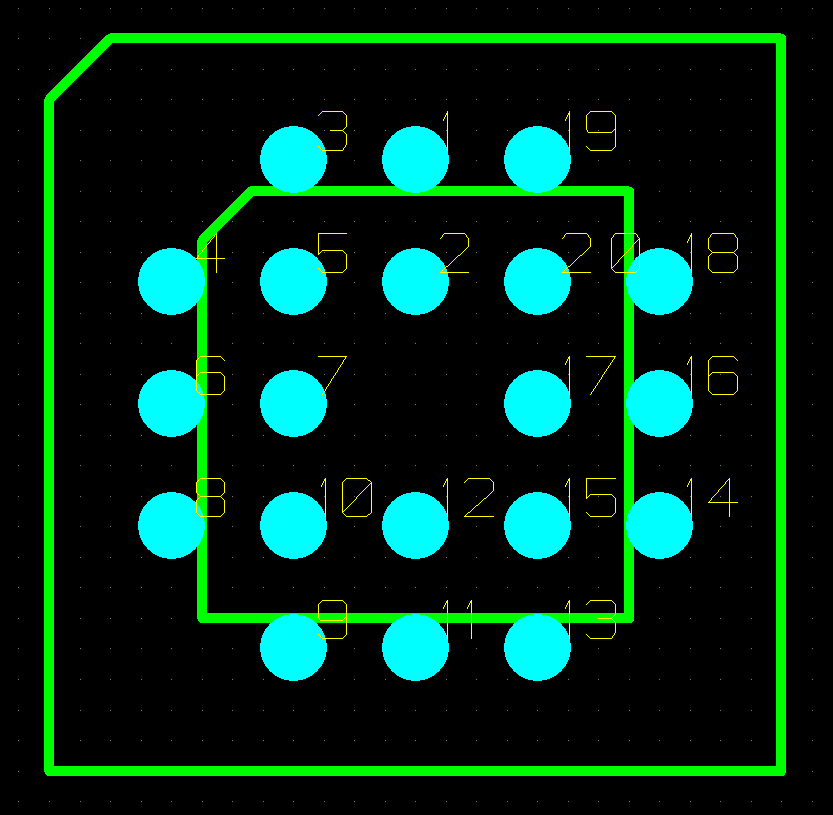

Meinst Du auf THT?
Angehängte Dateien:
-
(42 KB)
Gast
#3355013

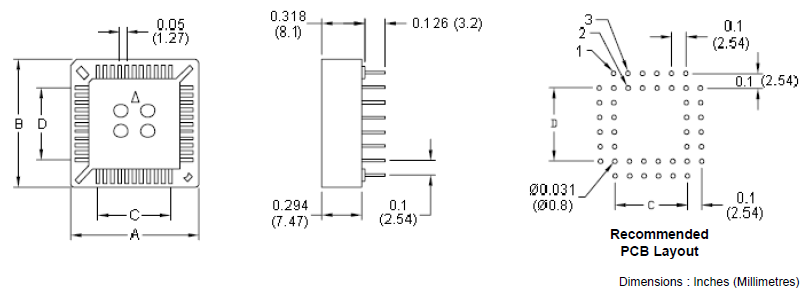

Peter Dannegger schrieb: > Meinst Du auf THT? Das gezeigte Pinout ist definitiv falsch - PLCC haben den Pin 1 in der Mitte einer Seite. Siehe Bild. Gruss Reinhard
Angehängte Dateien:
-
(6,3 KB)
Hallo Reinhard , vielen Dank , so habe ich die Anschlüsse auch rausgemessen . MfG Hans
