Impedanz Drosselspule

Letisia L. #3356899
Lesenswert?
• ▲
▼
Hallo,

ich möchte die Impedanz einer selbstgewickelten Drosselspule mit Kern
(VITROPERM)und aus der Resonanz Frequenz die Parasitäre Komponenten

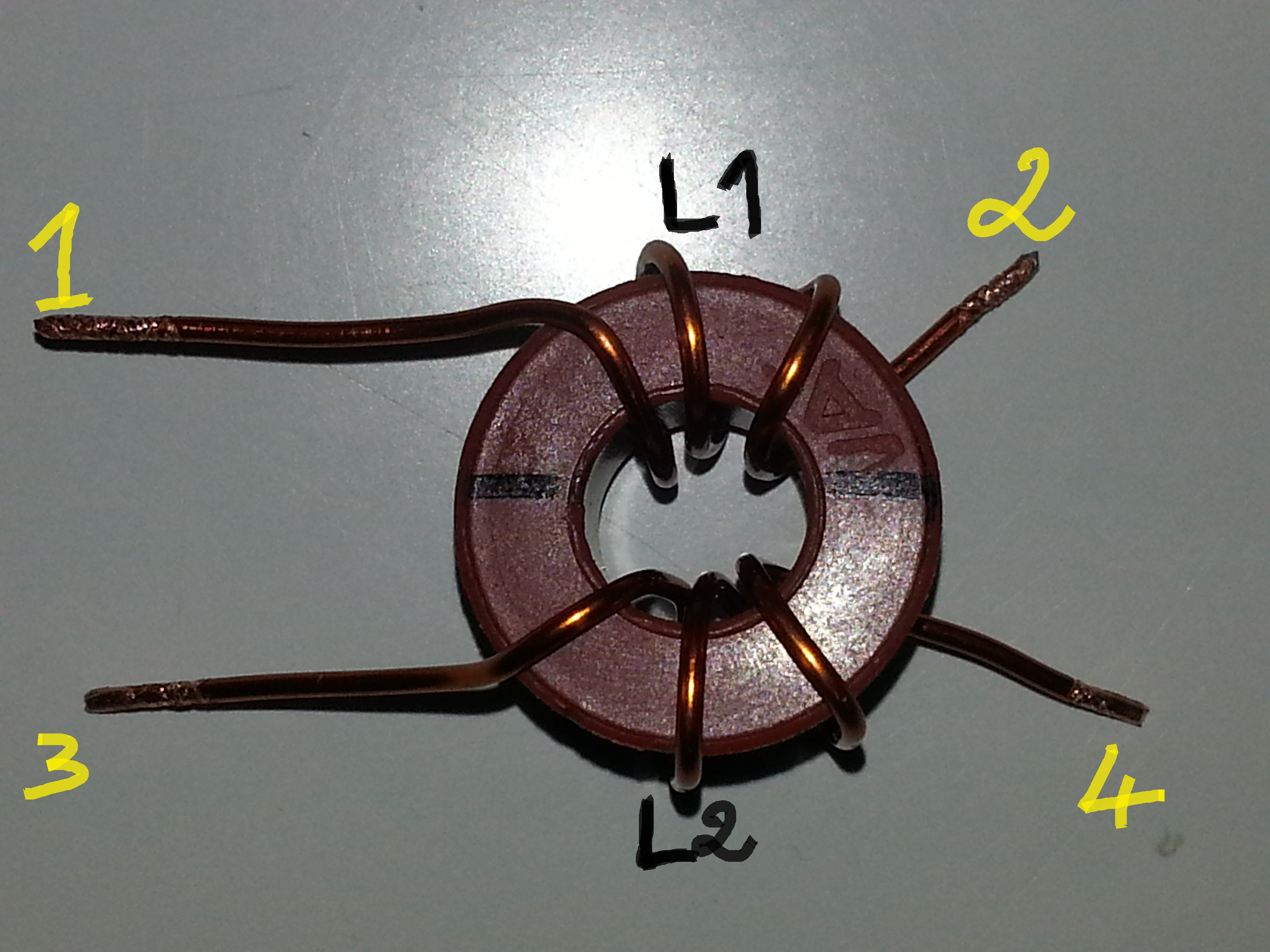

ermitteln. Es ist zwei selbstgewickelten Spulen wie in Bild gezeigt.

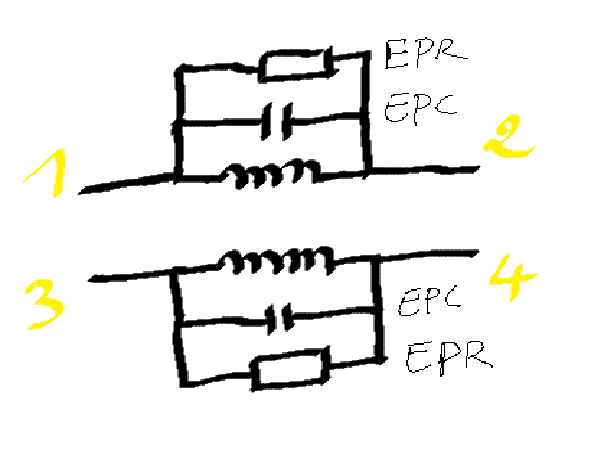

Anbei ist auch das Ersatzschaltbild der Drosselspule.
Meine Frage sind: Mit welchem Gerät kann ich es ermitteln?. Ich habe mir
gedacht mit einem Impedance Analyzers 4294a oder mit einem
Netzwerkanalysator.
Da die Splue L1 und L2 gleich sind.  Heißt es. Kann ich L1 Separat
messen? Ich meine ZB die Spule L2 aus dem Kern  rausnehmen und L1
messen. ??
Oder was meinen sie, wie ist die Messungsdurchführung??

Danke im Voraus
Angehängte Dateien:
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Falk B. #3356905
Lesenswert?
• ▲
▼
@ Letisia L. (letisia_l)

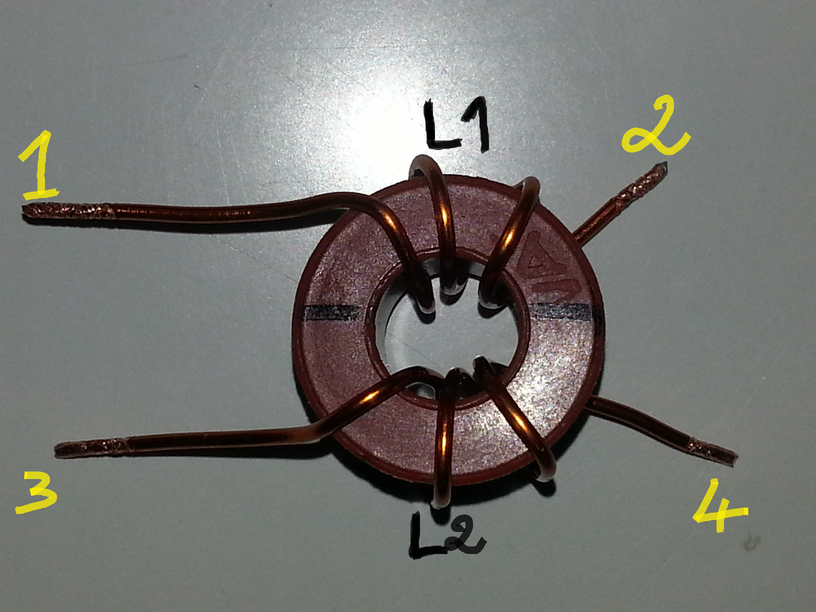

>    original1.png
>    4 MB, 3 Downloads

Originaler Fehltritt der Bildformate.

>ich möchte die Impedanz einer selbstgewickelten Drosselspule mit Kern
>(VITROPERM)und aus der Resonanz Frequenz die Parasitäre Komponenten
>ermitteln. Es ist zwei selbstgewickelten Spulen wie in Bild gezeigt.
>Anbei ist auch das Ersatzschaltbild der Drosselspule.

>Meine Frage sind: Mit welchem Gerät kann ich es ermitteln?. Ich habe mir
>gedacht mit einem Impedance Analyzers 4294a oder mit einem
>Netzwerkanalysator.

Wenn man weiß wie, geht es mit beiden.

>Da die Splue L1 und L2 gleich sind.

Nahezu.

>  Heißt es. Kann ich L1 Separat
>messen? Ich meine ZB die Spule L2 aus dem Kern  rausnehmen und L1
>messen. ??

Wozu? Lass die Wicklungen wo sie sind.
