Forum: PC Hard- und Software Auto Sketch light


von Martin M. (ats3788)


Lesenswert?

Hallo
kennt jemand ein Freeware einfaches Design Tool wie Auto Sketch light.
Ich möchte die Goggle Version nicht.

Martin Michael

von muli (Gast)


Lesenswert?

Kostenloses CAD-Programm?

Draftsight
http://www.3ds.com/products-services/draftsight/overview/

Finde ich klasse!

von Martin M. (ats3788)


Lesenswert?

Danke Muli
> muli

von Martin M. (ats3788)


Lesenswert?

Das Programm ist soooo mächtig und soooooo
schwer sich einzuarbeiten. Mit Auto Scketch ging das so leicht vor
vieen Jahren.

von Rufus Τ. F. (rufus) Benutzerseite


Lesenswert?

muli schrieb:
> Draftsight
> http://www.3ds.com/products-services/draftsight/overview/

Interessant, frei etc. -- aber im Gegensatz zu SketchUp nur 2D-CAD, also
eher nicht geeignet für Freunde des 3D-Drucks.

von Skeptiker (Gast)


Lesenswert?

Rufus Τ. Firefly (rufus) (Moderator) schrieb:

muli schrieb:
>> Draftsight
>> http://www.3ds.com/products-services/draftsight/overview/

> Interessant, frei etc. -- aber im Gegensatz zu SketchUp nur 2D-CAD, also
> eher nicht geeignet für Freunde des 3D-Drucks

Interessante Funktionen, jedoch gleichzeitig auch spürbar überfrachtet
mit sehr gewöhnungsbedürftigen Funktionen, wie diese kreisförmige
Gleitleiste, die bei gedrückter RMT auftaucht und einem "ungefragt" beim
Überfahren eines Sektorelements sofort eine Aktion auslöst. Hoppala!
Sch..

und vor allem wenig intuitiv. Rechteck mit Schraffur versehen ohne
nachzulesen scheint nicht gewollt.

Geschwindigkeit wohl auch nur ausreichend wenn es um einfachste
Zeichnungen geht oder man braucht kräftig Vielkern-Rechenpower ..

Das Teil benutzt in der Zeichenfläche wohl nur das GDI anstatt
Direct3D-Funktionen.

Muss sporadisch wieder neu aktiviert werden, was auch geht, sonst
verweigert es die Arbeit und startet nicht mehr.

Naja, bin bis jetzt nicht warmgeworden mit Draftsight. Verspricht
optisch einiges, aber braucht deutlich Einarbeitung und viel Recherche.

Als "einfaches Design Tool" würde ich Draftsight jedenfalls nicht
bezeichnen, höchstens in Bezug auf die Beschränkung auf 2D.

von Timmo H. (masterfx)


Lesenswert?

Kostenlos und gerade frisch auf dem Markt: DesignSpark Mechanical:
http://www.designspark.com/eng/page/mechanical

Ist recht mächtig und einfach in der Bedienung. Basiert auf SpaceClaim.

Kann man auch die Platinen in 3D aus DesignSpark PCB importieren etc.
Step, DXF etc. wird natürlich auch unterstützt.

EDIT: Ach Autosketch war nur 2D oder? Naja kann man sich ja trotzdem mal
ansehen...

: Bearbeitet durch User
von Skeptiker (Gast)


Angehängte Dateien:

Lesenswert?

Timmo H. (masterfx) schrieb:

> Kostenlos und gerade frisch auf dem Markt: DesignSpark Mechanical:
> http://www.designspark.com/eng/page/mechanical

> Ist recht mächtig und einfach in der Bedienung.

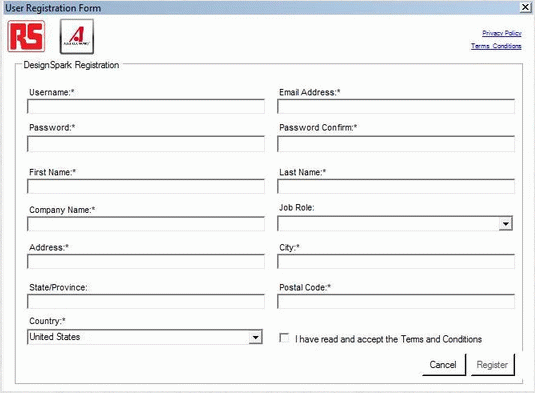

"Kostenlos" ist es nicht. Der Preis sind die Preisgabe der kompletten
eigenen Adresse siehe Anhang.

Für Draftsight genügt eine Emailadresse ..

von Timmo H. (masterfx)


Lesenswert?

Dann gib doch irgendwas ein. Man kann sich auch anstellen. Ich habe
damit jetzt schon ein wenig rumgespielt und fand es echt gut.
Designspark PCB finde ich auch super. kostenlos und keine Begrenzung
bzgl. Layer, pcb Größe etc. Und sogar auch kommerzielle Nutzung ist
erlaubt

: Bearbeitet durch User
von Martin M. (ats3788)


Lesenswert?

Das ist lieb von euch.
Ich versuche mein Freundeskreis anzurufen, weil einer von denen hat eine
alte Auto Sketch 2D Version, nur wer ? ;)

Werde mir das mal anschauen und berichten.

DraftSight hatte ich mir angeschaut und auch schon was geschrieben.

Da ist kein Lineal, vielleicht doch nur ich finde es nicht
und die Bemaßung ist viel zu klein, wie ich geschrieben hatte sehr
mächtig
und ich möchte kein Raumschiff bauen nur so Kleinkram.

: Bearbeitet durch User
von Martin M. (ats3788)


Lesenswert?

>Timmo H.
>DesignSpark kommt glaub ich gut.

Habe erst 10 min rumprobiert macht bis jetzt einen innovativen Eindruck.
Werde mich noch mal melden wenn ich mehr Erfahrung gesammelt habe :)

von Martin M. (ats3788)


Lesenswert?

Nun nach ein paar Stunden muss ich sagen, ganz nett aber nicht
Intuitiv für mich. Habe schon einige male laut meinen Tisch angeschrien,
obwohl der das gar nicht gewohnt ist.

Ich liebe Layer und das Programm versucht alles und jedes in einen Layer
zu
vereinen. Wenn man ein Object kopiert kann man nur im eignen Layer
dieses Opject benutzen. Die Doku für Mechanics ist mangelhaft, Nur
Werbescheiß.
Eine komplexe Einführung in Englisch wäre schon toll gewesen. Ich gebe
noch nicht auf weil alles ist nicht schlecht man muß die Philo nur
kapieren.
Ach ja was mich total stört ist das beim ziehen das Ding relativ
arbeitet.
Es gibt keine Optionen um darzulegen was man bevorzugt. Andauernt hast
Du abgerundete Kanten und so ein Schwachsinn. Das Ding macht einfach und
Du kannst wieder von vorne anfangen.

: Bearbeitet durch User
von Martin M. (ats3788)


Lesenswert?

Nee das ist mir zu blöd, Warum bemast das nicht mit absoluten Zahlen
und immer diese nervige Verbindung in ein Object No thanks,

von Timmo H. (masterfx)


Angehängte Dateien:

Lesenswert?

Wie was meinst du mit absoluter Bemaßung? Du misst doch immer von Punkt
zu Punkt, wo du diese ansetzt ist ja deine Sache

EDIT: Achja und wenn du oben Rechts auf das Fragezeichen klickst
bekommst du eine recht umfangreiche Hilfe und das sogar komplett auf
Deutsch: http://help.spaceclaim.com/dsm/2012.1/de/

Ein 3D Cad Programm ist nunmal etwas anders in der Bedienung als ein 2D
Cad.

: Bearbeitet durch User
von Martin M. (ats3788)


Lesenswert?

Ich habe da einen Holzbalken der ist aber zu lang also kürzer machen.
Also Ziehen auswählen nur wie geht das mit einer Absoluter Bemaßung.

Und dann was mich am meißten nervt das man von einen Layer in das
nächste nicht copy paste machen kannst. Also immer wieder das Rad neu
erfinden.

Und nein ich will es nicht nur mit einem Layer machen, wenn ich schon
die Möglichkeit hätte


Das mit der Bemassung geht auch nur hin und wieder und spring immer in
den Auto Mode, fest einstellen kann man es nicht.


Wenn man versucht auf Draufsicht zu gehen dreht er das Modell immer in
die gleiche Position das nervt. Objekten kann ich händisch über x y z
keine Werte zuweisen nur wenn schon ein Objekt vorliegt und dies
eingeschränkt.

: Bearbeitet durch User
von Timmo H. (masterfx)


Angehängte Dateien:

Lesenswert?

Also in einen anderen Layer kopieren geht problemlos.

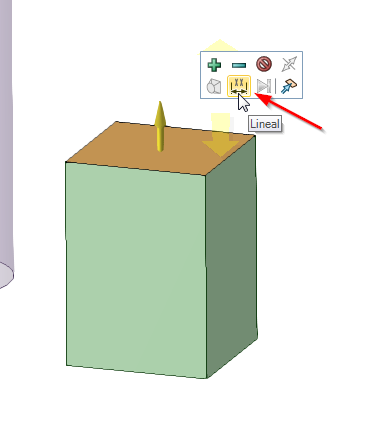

Absolute größe eingeben geht auch. Einfach auf Ziehen Werkzeug => Fläche
auswählen, in der Minitoolbar das Lineal auswählen und die untere Kante
als Bezug auswählen.

Du solltest dir mal die Hilfe angucken bevor du hier alles schlecht
redest. Kein Programm (insb. so ein relativ komplexes) ist so intuitiv
dass man alles von alleine sofort findet.

Ich denke das Programm ist einfach oversized für deinen Anwendungsfall

: Bearbeitet durch User
von Martin M. (ats3788)


Lesenswert?

Da magst Du recht haben
nur da wäre es nur schön zu Zeigen wie ich ein Object von Layerx nach
LayerY
kopiere.

von Timmo H. (masterfx)


Lesenswert?

Objekt markieren, mit gedrückter STRG-Taste verschieben (dann hast du
schonmal die Kopie) und dann einfach bei Ansicht den Objektlayer ändern.
Steht auch in der Kurzanleitung. Oder auch einfach mit der Rechten
Maustaste Klicken => Zu Layer zuweisen.

: Bearbeitet durch User
von Martin M. (ats3788)


Lesenswert?

OK von einen zu einem anderen Layer kopieren das geht.
Ja Du hast schon recht das ist zu erschlagend am Anfang und ich bin
entäuscht das es kein Video oder anderes Tutorial gibt.

von Timmo H. (masterfx)


Lesenswert?

Es gibt eine sehr umfangreiche Hilfe die alles Schritt für Schritt
erklärt, und das sogar auf Deusch.
Und es gibt auf der Seite auch einige Tutorials:
http://www.designspark.com/eng/page/mechanical

Was will man denn noch mehr?

Hier ist auch noch ein kleines Video:
http://www.youtube.com/watch?v=H3aMN_NNlD4

: Bearbeitet durch User
von Martin M. (ats3788)


Lesenswert?

Also das hatte ich schon mal gesehen
Ein Werbevideo was das Programm so kann.

Ich komme immer besser zurecht und von all den anderen ist es das beste
ohne Frage. Nur muss man manche Sachen ansprechen wie zum Beispiel ich
Bemesse Sachen und die werden nicht am Objekt gebunden, das heißt ich
muß warten bis mein Model fertig ist. Oder im Verschiebe Modus ändert es
einfach die Grösse, im Moment habe ich noch das Problem das nach jeder
Aktion in das Datei Menu gewechselt wird. Mir fehlt einfach eine Option
Card wo ich sagen kann was ich möchte und was nicht.

Also wenn ich

http://www.designspark.com/eng/search/page:3/q:tutorial/locale:eng
poste finde ich nur Schrott

von Timmo H. (masterfx)


Lesenswert?

Martin Michael schrieb:
> http://www.designspark.com/eng/search/page:3/q:tutorial/locale:eng
> poste finde ich nur Schrott
Ja und warum nimmst du dann nicht die Offiziellen Tuts?
http://www.designspark.com/eng/page/mechanical

(ganz unten auf der Seite).

von Guest (Gast)


Lesenswert?

Dann lieber FreeCAD. Das ist wenigstens Open Source.

von SE (Gast)


Lesenswert?

Guest schrieb:
> Dann lieber FreeCAD. Das ist wenigstens Open Source.

Da ist frust vorprogrammiert.

Das habe ich anfangs auch genutzt um Modelle für 3D Druck zu bauen.
Aber die constraints bei erstellen einer 2D Skizze laden zum Fluchen
ein.
Es gibt unlogische reaktionen beim bemaßen der Skizze.
Und da ich bei einem 3D Modell generell eine 2D Skizze zum extrudieren
erstelle hab ich irgendwann gefrustet aufgegeben.

Als (MINT) Student bekommt man übrigends Inventor kostenlos!
Jedoch nur eine Lizenz für einen PC.
Aber da erkennt man sofort nach 5 Minuten warum das tool soooo viel
kostet.

Auf meinem Laptop hab ich dann Freecad durch DesignSpark Mechanical
ersetzt.
Hab aber noch kein Modell gezeichnet.
Die Videos sehen aber vielversprechend aus.

Bei der Registrierungsmaske kann man übrigends Fantasiewerte eingeben.
Der Download-Link kommt nicht per Mail.

VG
