Layout Symbol in Eagle

Peter Z. Gast #3392343
Hallo allerseits,

das das Layoutsymbol TO-263 aus der Ref-Packages Library überhaupt nicht
passt, bemerkte ich erst beim Bestücken  :-(

Jetzt mache ich mal wieder meine eigene Package.
Dämlicherweise geben die bei den Datenblättern immer die Abmessungen
bezogen auf die Außenkanten der Pads an, während Eagle Abmessungen und

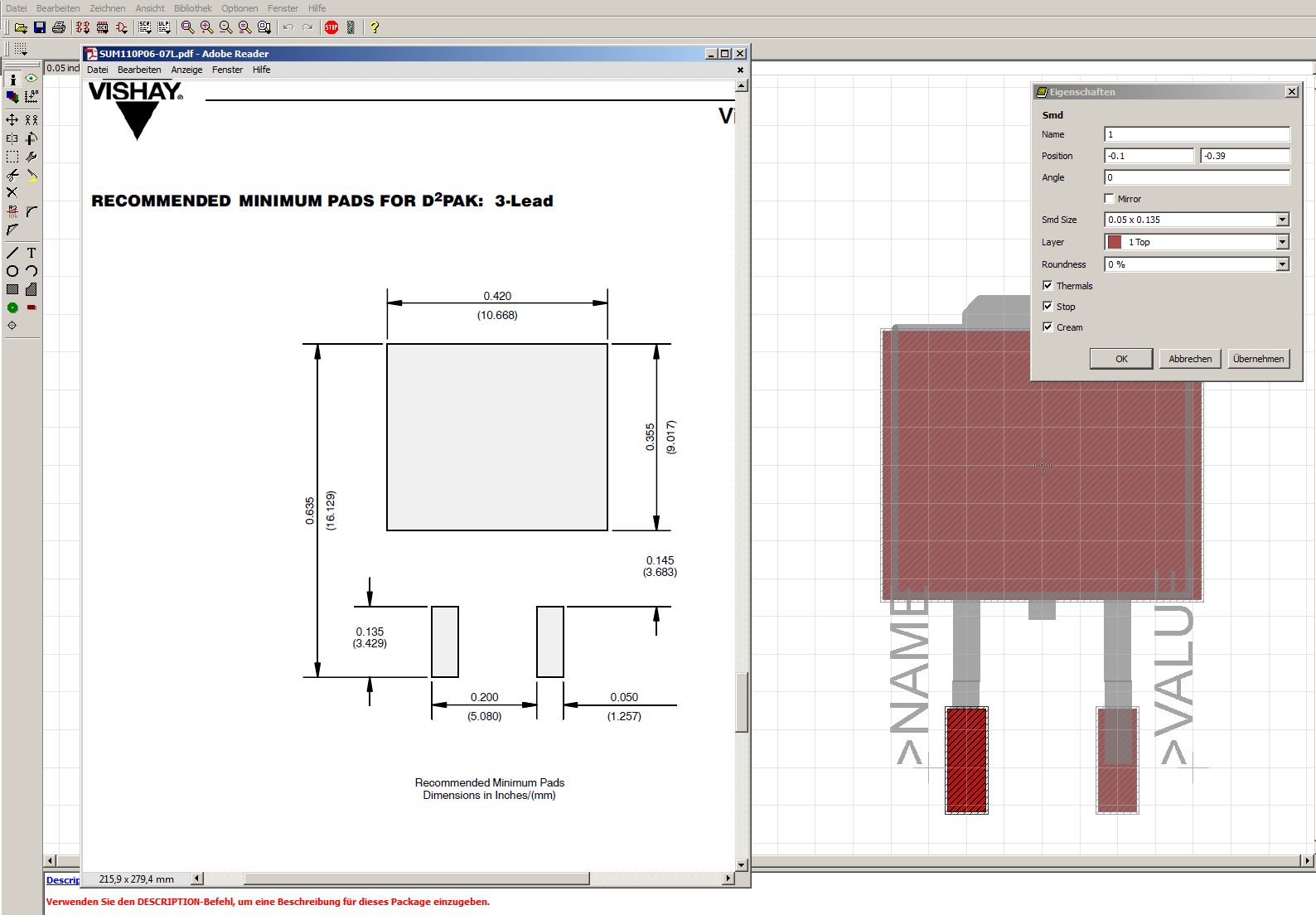

Positionen der Pads braucht. Siehe angehängtes Bild.

Da gilt es jedesmal, den eigenen Kopf zu bemühen und zu rechnen, gibt es
einen leichteren Weg?    :-)
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Olga Gast #3392696
Peter Zz schrieb:
> das das Layoutsymbol TO-263 aus der Ref-Packages Library überhaupt nicht
> passt, bemerkte ich erst beim Bestücken  :-(

Hättest du mal auf das gehört, was hier im Forum *jedesmal' gesagt wird,
wenn nach fertigen Libraries gefragt wird...

Peter Zz schrieb:
> Jetzt mache ich mal wieder meine eigene Package.

Ja, normal. Wenn du nunmal Platinen designen möchtest, dann gehört das
halt dazu.

Peter Zz schrieb:
> Da gilt es jedesmal, den eigenen Kopf zu bemühen

Oh nein! Wie schrecklich! =-O

Peter Zz schrieb:
> gibt es
> einen leichteren Weg?

Ja. Es gibt viele Hobbys wo man weniger denken muss, als beim
Elektronikbasteln. Wie wärs mit Angeln?
Antwort Zitieren Bearbeiten Löschen Melden Danke
Wolfgang Gast #3392703
Peter Zz schrieb:
> Da gilt es jedesmal, den eigenen Kopf zu bemühen und zu rechnen, gibt es
> einen leichteren Weg?    :-)
Abfotografieren und mit App in ein Script für einen EAGLE Library File
umwandeln. Gute Apps werten direkt die Bemaßung aus oder skalieren
zumindest anhand der Bemassung ;-)
Antwort Zitieren Bearbeiten Löschen Melden Danke
