Unbekanntes Board mit XC2C256 & MSP430F1-232

OP (Firma: tsx89) Persönliche Seite #3394514
Hallo,
habe hier ein unbekanntes Board mit der Bezeichnung "AT&S F0 M", mit dem
ich derzeit nichts anfangen kann. Ich wollte mich schon seit einiger
Zeit mal mit einem FPGA oder CPLD beschäftigen, aber ich kam leider nie
dazu.

Ob das Board noch funktioniert, kann ich nicht bestätigen. Aus welchem
Gerät das stammt weiß ich auch nicht. Eventuell ist es ja sogar ein
DevBoard, oder es stammt aus irgend einer Eigenentwicklung. Ob, und wie
oft der FPGA beschrieben bzw. parametriert wurde, kann ich nicht
herausfinden. Mit dem MSP430 habe ich auch noch nichts gemacht, und kann
diesen nicht auslesen. Nach dem Anschluss an 5V zeigte sich keine
Reaktion an den beiden UARTs. Es leuchteten ein oder zwei LEDs. (Der
letzte Versuch, das Board in Betrieb zu nehmen ist schon etwas länger
her.) Da ich (immer noch) nicht weiß, was für einen Programmer, und
welche Software ich dafür benötige, und bevor das Board weiterhin nur
von der einen Ecke in die nächste wandert, gebe ich es hier ab!

Schnittstellen:
-5V Versorgung mit Bananenbuchsen
-2x UART mit Pegelwandler
-Lauterbach JTAG auf 14Pin Sockel
-PLD JTAG auf 6Pin Sockel
-Flex PLD JTAG auf 6Pin Sockel
-MSP JTAG auf 14Pin Sockel für den MSP430
-General Purpose (IOs?) auf 10Pin Sockel, Belegung nicht sichtbar.
-Ext. Clock (unbestückt)
-20Pin Sockel "Pattern Generator", ~8 Pins belegt
-40Pin Sockel "Logic Analyzer", ~17 Pins belegt
-26Pin Flachband "Flex Connector", fehlende Verriegelung, ~24 Pins
belegt
-Alle Sockel, bis auf der 26Pin "Flex Connector" sind im RM 2,54!

Bestückung:

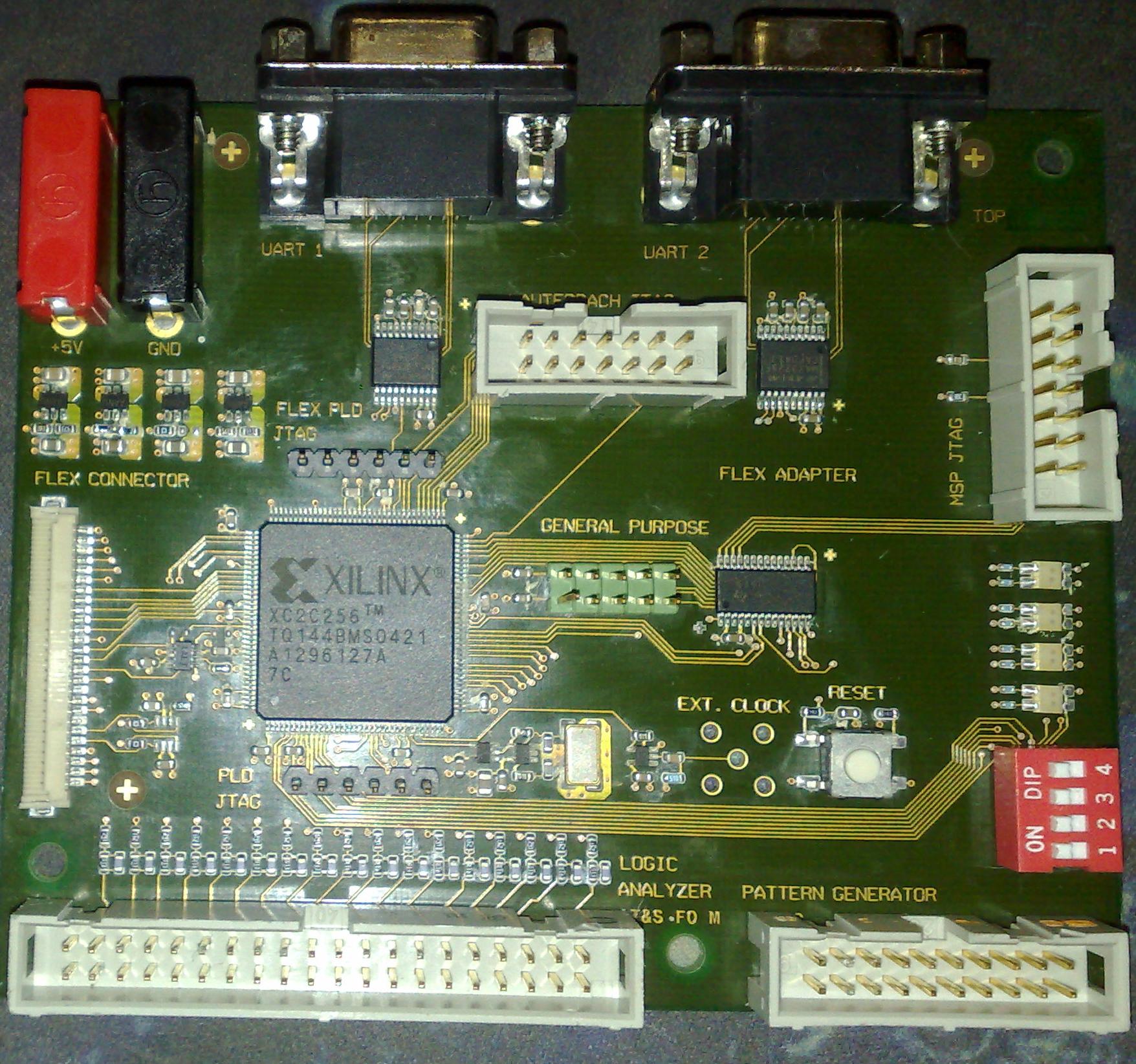

-XILINX XC2C256, TQ144BMS0421
-2x MAX2335E, 4-Polig belegt (mit Handshake?)
-M430F1-232
-4 Pin Dip-Schalter
-4x DualColor LED Rot/Grün
-13MHz Oszillator? (links neben Ext. Clock)
-3x 5-Pin SMD-IC "E G" (für die Tacktungen??)
-Reset Taster
-4x Festspannungsregler, Beschriftung "AANU"
-diverse weitere SMD-ICs / Etc.

Ich kann nicht beurteilen, was ich dafür noch verlangen darf. Die
Platine sieht schon etwas mitgenommen aus: Diverse Lötstellen haben
einen leichten "weißen Rand" (Kalk??) - so als ob das Board schon ein
mal im Regen vergessen wurde. Alle Angaben ohne Gewähr!!!

Wenn jemand noch ein paar Details über das Board kennt, bitte Mitteilen!
Es würde mich auch sehr interessieren, was das eigentlich mal war, und
woher es eventuell stammen könnte!

Am liebsten wäre mir eine Abholung aus 90480.
Ich starte bei 1€, macht mir ein Angebot!

Liebe Grüße, TS
