Berger-Lahr NU 2426 (Schrittmotorsteuerung) Unterlagen

[Patrick L. (crashdemon)]

Hallo Leute,

ich suche Unterlagen zu einer alten Berger-Lahr 5-Phasen
Schrittmotorsteuerung. Typ ist: NU 2426. Bin über jede Hilfe dankbar.

[Patrick L. (crashdemon)]

Keiner irgendwelche Infos?

[Hermann U. (Firma: www.pcb-devboards.de) (gera82)]

Patrick L. schrieb:
> NU 2426

Die Bezeichnung sagt mir gar nichts, ich kennen nur die Steuerkarten
3/5Phasig D500/550/650/900

guck mal hier, vielleicht was dabei:
http://berger-positec.at/files/5_mot-rdm_d-ds350d.pdf

http://docs.jach.hawaii.edu/JAC/techinfo/stepper_motor/05/Berger-Lahr%20MD5%20stepper%20motor%20control%20unit%20-%20CGS4.pdf

Die heiße jetzt ja nicht mehr "Berger Lahr", ich glaub "Schneider
Electric"

Hier gibt es einige PDFs:
http://www.schneider-electric.com/download/WW/EN/

Gruß
Hermann

[Patrick L. (crashdemon)]

Ja das die jetzt Schneider-Electric heißen war mir bekannt. Die Links

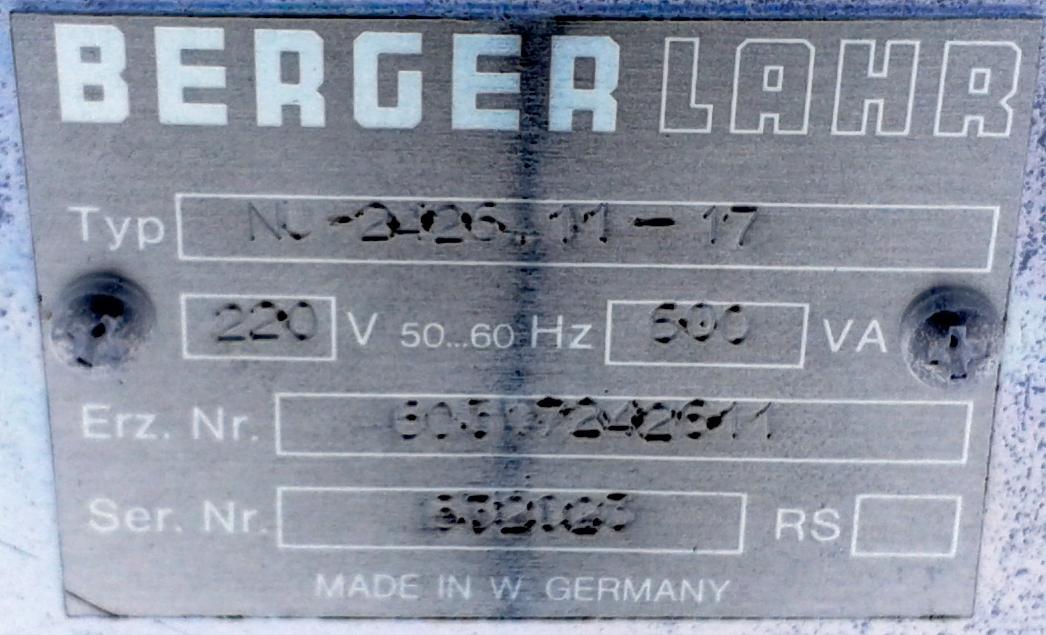

helfen mir auf jedenfall schonmal weiter, dankeschön. Ich hab mal ein
Bild vom Typenschild (als negativ) mit angehängt. Ist halt auch eine
recht alte Steuerung.

[Thorsten O. (Firma: mechapro GmbH) (ostermann)]

Wenn die alte Steuerung nicht mehr läuft würde ich da nicht mehr viel
Energie reinstecken. Die ist ja total antiquiert. Von Baur müsstest du
bei Bedarf eine moderne Endstufe für 5-phasige Motoren bekommen können.

Mit freundlichen Grüßen
Thorsten Ostermann

[Patrick L. (crashdemon)]

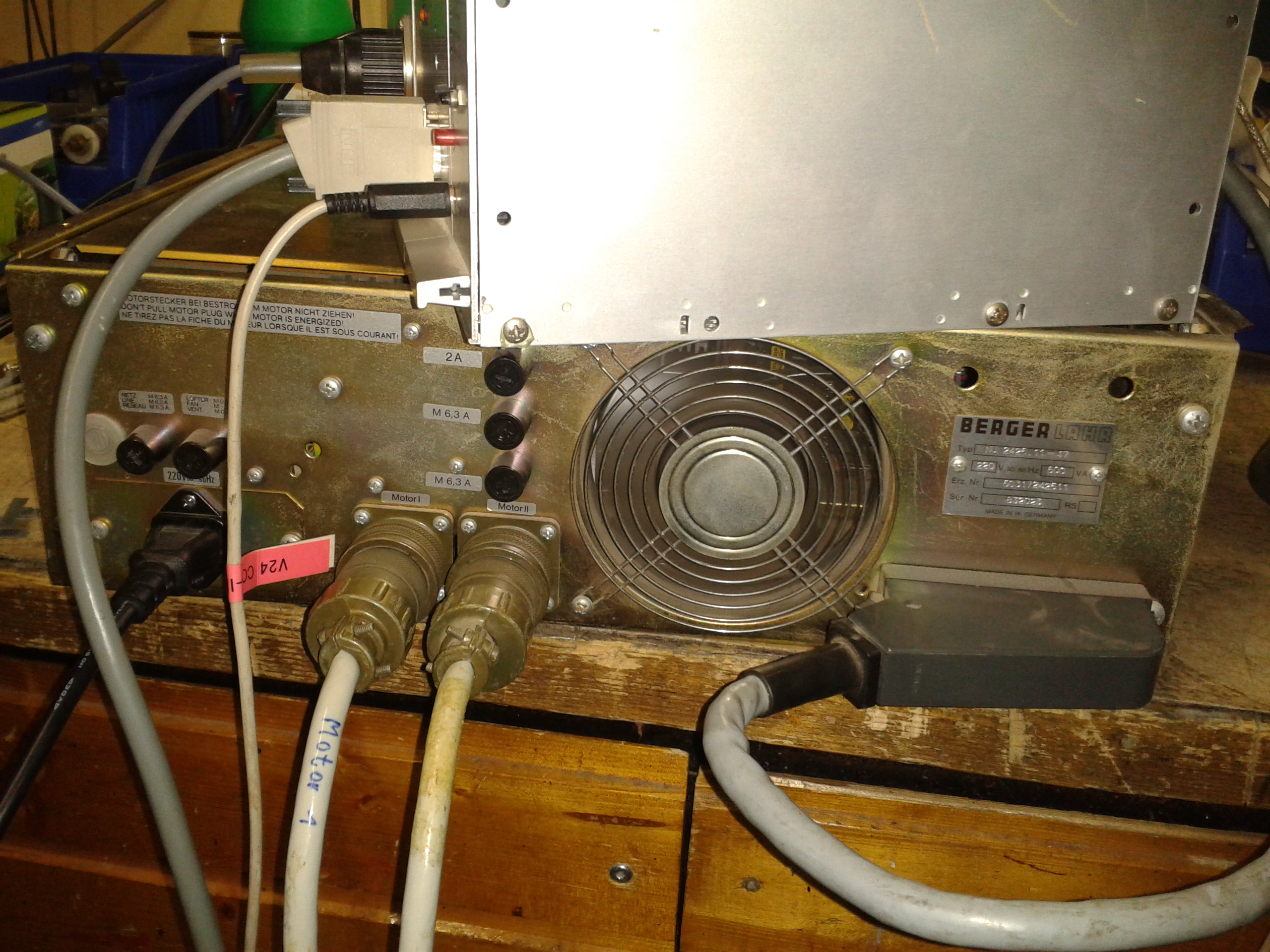

Doch doch die Steuerung funktioniert noch. Auch wenn ich mit dem
Wirkungsgrad nicht so ganz zufrieden bin ;-). Ich suche Hauptsächlich
Daten zu der Pinbelegung der rückseitigen Stecker der Steuersignale
(nicht die Amphenol Motorstecker).

[Deckel515 (Gast)]

Patrick l.
Haben sie der gebrauchsanleitung fur die D500?
Ich kann es nicht finden ...
Sorry fur mein slechte deutsh ich bin ein hollander haha

Grus
Dave

[Patrick L. (crashdemon)]

Leider habe ich keine Gebrauchsanleitung für die D500.
