Beschriftung Oszi

[Florian S. (sirius7)]

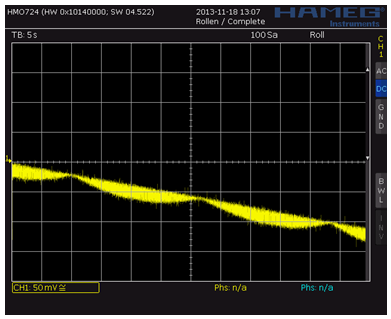

Hallo, hab mal Messwerte mit einem neuen Oszi abgenommen, doch erst
jetzt ist mir eingefallen, dass ich die Beschriftung nicht genau
Nachvollziehen kann (( da steht ein Mal: TB: 5 sek und ch1: 50 mV
bedeutet das die Einheit pro eine Zelle oder z.B. dass der Komplette
Zeitbereich, also 12 Zellen 5 sek sind? danke!

[Chris D. (myfairtux) (Moderator)]

Normalerweise werden diese Werte pro Rastereinheit angegeben, hier also

50mV pro vertikaler Unterteilung

5s pro horizontaler Unterteilung

5s/12 wäre auch nicht wirklich schön zu rechnen ;-)

[Florian S. (sirius7)]

achso, alles, klar, dass heißt dann die gesamte Messung hat 5*12=1
minute gedauert und der Gesamtbereich der Spannung ist 50mV*8=400mV
richtig? Gruß

[Metzger (Gast)]

Wenn du dir mal die Beschriftung auf einem richtigen Oszi anschaust,
dann findest du dort immer "Volts/Div" und "Time/Div"
Also ist die Spannung/zeit pro Raster-Einteilung gemeint.

[Florian S. (sirius7)]

aso, ja das stimmt) alles klar. Danke!

[Harald W. (wilhelms)]

Metzger schrieb:

> Wenn du dir mal die Beschriftung auf einem richtigen Oszi anschaust,
> dann findest du dort immer "Volts/Div" und "Time/Div"

Früher (tm) waren das mal Volt pro cm, aber irgendwann fing man
damit an, die Kästchen kleiner zu machen. :-(
Gruss
Harald

[Udo S. (urschmitt)]

Harald Wilhelms schrieb:
> aber irgendwann fing man
> damit an, die Kästchen kleiner zu machen. :-(

jaja Harald, wir werden halt älter und brauchen ne Brille
:-)
Gruß, Udo

[Faultier (Gast)]

Und es sind jetzt auch nicht mehr 10*10 Kästchen sondern 12*8. Seltsam.

[Nitram L. (nitram)]

Faultier schrieb:
> Und es sind jetzt auch nicht mehr 10*10 Kästchen sondern 12*8. Seltsam.

Dann kommen bald welche mit 16*9 auf den Markt...

nitraM

[Yalu X. (yalu) (Moderator)]

Faultier schrieb:
> Und es sind jetzt auch nicht mehr 10*10 Kästchen sondern 12*8. Seltsam.

10×8 sind Standard. 12×8 passen aber besser zum 3:2-Format von
klassischen Kleibildkameras, mit denen Screenshots von Digitaloszis
üblicherweise angefertigt werden ;-)

[Faultier (Gast)]

>10×8 sind Standard.

Aua. Richtig. Sorry. Nicht 10*10
