Regelungstechnik - Bode Diagram

OP Persönliche Seite #3429113
Hallo,

für die UNI müssen wir Fragen diskutieren. Heute das Bode Diagram.
Was ist richtig?

1) Es zeigt Betrag und Phase der Übertragungsfunktion G(s) entlang der
ganzen imaginären Achse ausgewertet.
2) Es zeigt Betrag und Phase der Übertragungsfunktion G(s) entlang der
ganzen realen Achse ausgewertet.
3) Es zeigt Betrag und Phase der Übertragungsfunktion G(s) entlang der
negativen imaginären Achse ausgewertet.
4) Es zeigt Betrag und Phase der Übertragungsfunktion G(s) entlang der
positiven imaginären Achse ausgewertet.
5) Es gibt Auskunft über die statische Verstärkung der
Übertragungsfunktion G(s).
6) Es gibt steady state Informationen zum System aus, wenn ein
Eingangssignal in Form von u(t) = A*sin(omega*t) vor liegt.

Ich meine das zumindest 5 und 6 richtig sind. Zu den anderen fehlt mir
bisher das Fachwissen.

Was meint ihr?
#3429292
4) ist richtig, 6) auch.

1) bzw. 3) ist eine Philosphiefrage. Mit der Annahme, dass G(s) ausschl.
reelle Koeffizienten hat, kann man durch Ablesen auf der positiven im.
Achse durchaus erkennen, was auf der negativen los ist. Das ist aber
vermutlich nicht gemeint.

5) ist, bei üblicher logarithmischer Skalierung der Frequenzachse,
falsch (bei linearer Skalierung wäre dagegen omega = 0 im Diagramm
enthalten).
Gast #3429394
Sebastian L. schrieb:
> 4) ist richtig

Denk ich nicht. In einem Bodediagramm, welches Betrag und Phase (einer
kompexen Funktion) darstellt, gibt es keine imaginäre Achse.
Betrag und Phase sind reell.

"Reale Achsen" klingt nach einem Tippfehler, "reelle Achsen" klingt
gleich viel besser.
OP Persönliche Seite #3429415
Ok, fasse ich mal bis jetzt zusammen:

Frage 5 ist doch falsch weil die Null nich immer mit geplottet wird.
Frage 6 sind wir einer Meinung.
Frage 4, reell oder imaginär, ist fies gestellt. Das mein G auch einen j
oder jw Term beinhalten kann hatte ich auch schon auf dem Papier. Nur
bringt mich das nicht weiter.

chester schrieb:
> "Reale Achsen" klingt nach einem Tippfehler, "reelle Achsen" klingt
> gleich viel besser.

Natürlich! Wurde übersehen bei der kontroll Lesung.
Gast #3429629
chester schrieb:
> Sebastian L. schrieb:
>> 4) ist richtig
>
> Denk ich nicht. In einem Bodediagramm, welches Betrag und Phase (einer
> kompexen Funktion) darstellt, gibt es keine imaginäre Achse.
> Betrag und Phase sind reell.
>
> "Reale Achsen" klingt nach einem Tippfehler, "reelle Achsen" klingt
> gleich viel besser.

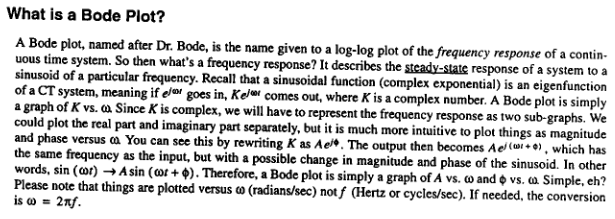

Da steht ja auch, dass G(s) and der Achse ausgewertet wird. Und das ist
korrekt. G(s)=G(o+jw) und damit ist es der Frequenzgang, wenn die
Funktion auf der imaginären Achse ausgewertet wir (o=0).

Das Bode Diagramm hat keine im Achse mehr das stimmt
