HI! Ich hab mal Daten zu meinen ICs gesucht und brauche jetzt nähere Dokumentation zum DDR IC A910D. Im Internet steht,es sei ein spezial IC für Kameras. Hat da jemand schaltpläne oder Infos? Ausserdem hab ich noch die Frage, was Endungen bei folgenden chips bedeuten: P122CHI P122CL6
Mit dem Kamera IC kann ich dir auch nicht weiterhelfen. P122CHI P122CL6 D 122 D SN 7522 N HFO DDR / Bauform DIP-14 2 Kanal- Leseverstärker P ist der 2. Wahl Basteltyp davon, der irgendwelche elektrischen Parameter nicht ganz erfüllt. C ist Ceramikgehäuse, D Plastik, Hi und L6 sind codiert Herstellungsmonat und Jahr. Bin jetzt nur zu faul zum Suchen ;-) Gruß Gerald
Gast
#3475183
zum A910D schau mal hier: http://www.ps-blnkd.de/BE-Ergaenzungen.htm#A910D Wolfgang
Gerald B. schrieb: > Mit dem Kamera IC kann ich dir auch nicht weiterhelfen. dito > D 122 D SN 7522 N HFO DDR / Bauform DIP-14 2 Kanal- Leseverstärker http://www-user.tu-chemnitz.de/~heha/bastelecke/Konsumg%C3%BCter-Bastelei/DDR-Halbleiter/d122 > P ist der 2. Wahl Basteltyp davon, der irgendwelche elektrischen > Parameter nicht ganz erfüllt. C ist Ceramikgehäuse, D Plastik, Hi und L6 > sind codiert Herstellungsmonat und Jahr. http://www.elektron-bbs.de/elektronik/tabellen/datum.htm XL
Gast
#3475501
Ich habe in einem alten DDR-Datenbuch die Innenschaltung des A910. Falls ich morgen den Scanner in Gang bekomme, kann ich die mal hochladen. Gruß Jörg
Gast
#3475551

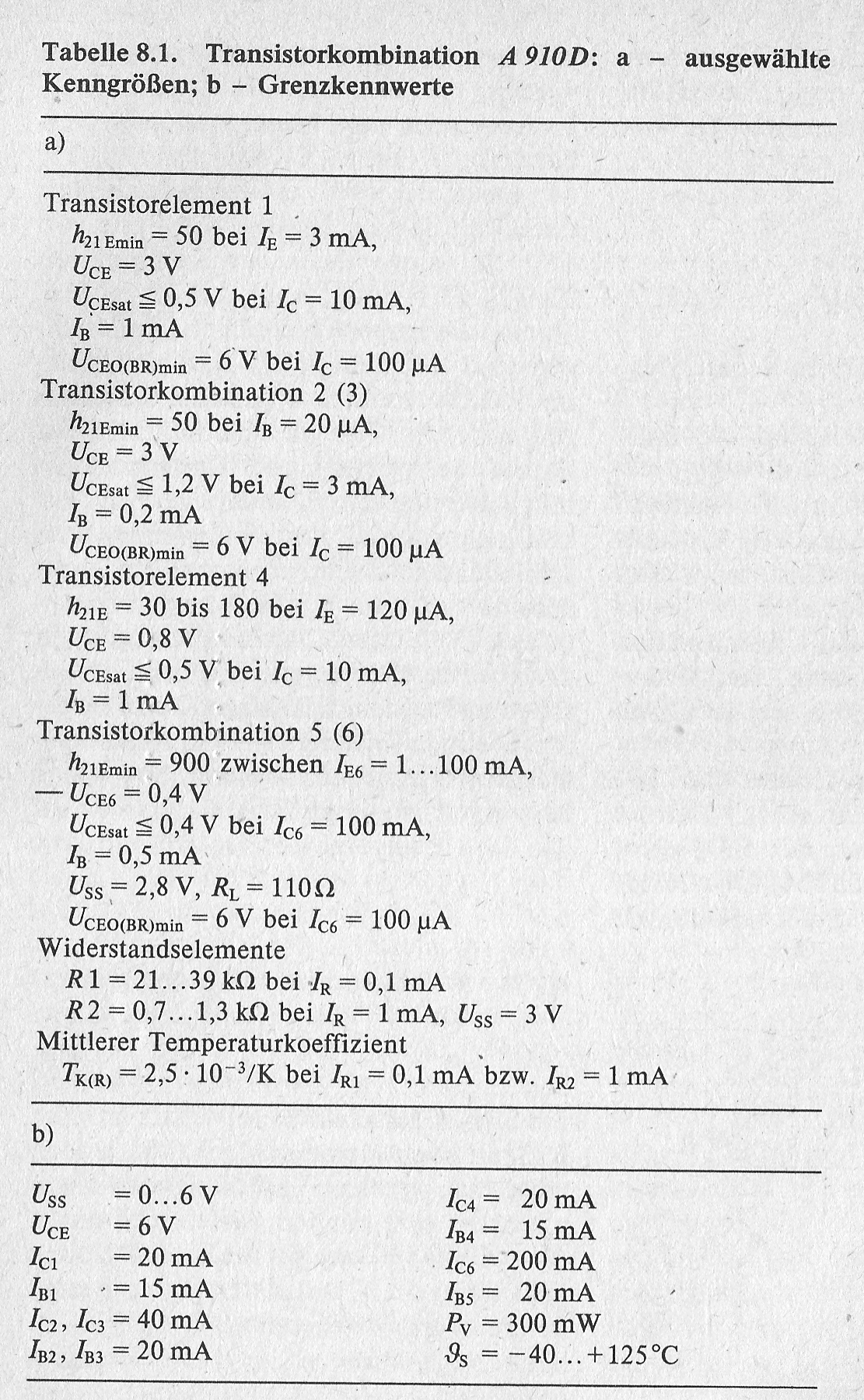

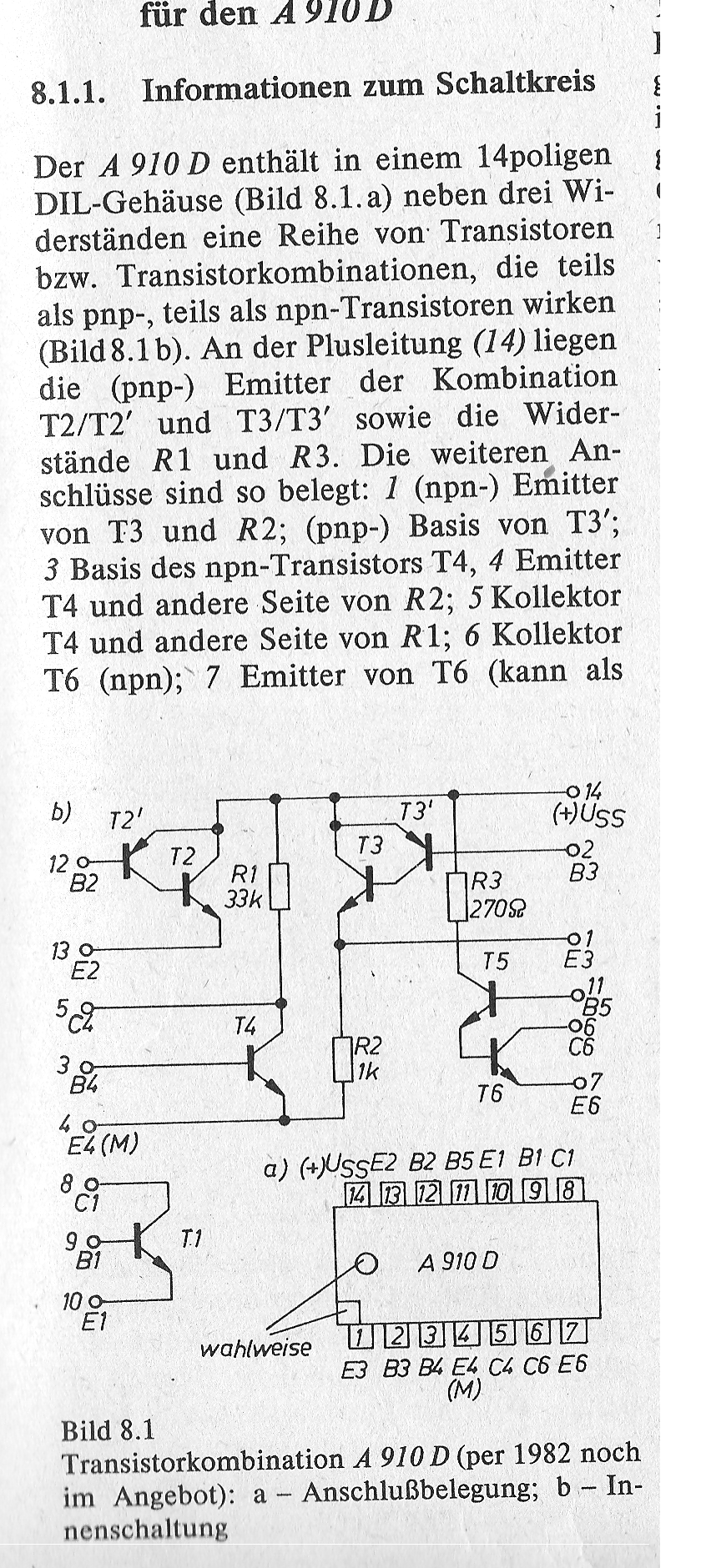

Lukas Straub schrieb: > und brauche jetzt nähere > Dokumentation zum DDR IC A910D. hier haste die wichtigsten infos zum a910d. die bilder sind leider etwas groß geraten aber was solls..
Angehängte Dateien:
-
(1,2 MB)
-
(990 KB)
Danke für die antworten!
Gast
#3475727
Da war wohl jemand schneller ;-( Aber damit sind wohl alle verfügbaren Infos bereitgestellt. Aus heutiger Sicht erscheint die Bezeichnung "Kamera-Schaltkreis" doch etwas sehr hochgestochen. Jörg
A910 schrieb: > Aus heutiger Sicht erscheint die Bezeichnung "Kamera-Schaltkreis" doch > etwas sehr hochgestochen. Das war schlicht und einfach ein Voll-Kundenwunsch-IC (Kunde Pentacon), daher der Name. Der A902D auch, aber der hat sich dann als so generisch herausgestellt, dass man ihn auch anderweitig gut benutzen konnte und ihn deshalb in A302D umbenannt hat.
Gast
#3475751
Hallo Dolf! Kannst du mal einen Tipp geben, wo die Daten zu finden sind. Ich hab schon gesucht, bin leider nicht fündig geworden. Der A302 wurde nicht einfach umbenannt. Er hat verbesserte Daten. Die IC wurden in der Praktica EE2 eingesetzt. Eine der ersten Kameras mit Belichtungsautomatik. So etwa um 1975 rum.
Gast
#3475758
Jörg Wunsch schrieb: > dass man ihn auch anderweitig gut benutzen konnte und ihn deshalb in > A302D umbenannt hat. nö nix umbenannt. die innenschalting des 302 ist völlig anders als die vom 902. das sieht man auch am datenblatt recht deutlich.
Gast
#3475762
Michael_ schrieb: > Hallo Dolf! Kannst du mal einen Tipp geben, wo die Daten zu finden sind. > Ich hab schon gesucht, bin leider nicht fündig geworden. bauplan bastelbuch 2 /amateurbibliothek /militärverlag der ddr.
dolf schrieb: > die innenschalting des 302 ist völlig anders als die vom 902. OK, dann war das nur die Inspiration zu einem allgemeineren IC ähnlicher Funktion. Ist schon lange her. ;-)
Gast
#3475844
Google Bücher suche führt für "A302 Kamera DDR" auf: http://books.google.de/books?id=lYkpAQAAIAAJ&q=A302+Kamera+DDr&dq=A302+Kamera+DDr&hl=de&sa=X&ei=xeLLUtr9FumDyAOOoYH4Ag&ved=0CDMQ6AEwAA Das ist dann die Zietschrift "Bild und Ton" Band 36 S.324 Generall habe ich bzgl fachthemen mit google bücher sucher bessere Erfahrung gemacht als mit google websuche. MfG
Jörg Wunsch schrieb: > dolf schrieb: >> die innenschalting des 302 ist völlig anders als die vom 902. > > OK, dann war das nur die Inspiration zu einem allgemeineren IC ähnlicher > Funktion. Noch nicht mal. Der A302 war genauso wie der A902 eine Entwicklung für das Pentag^W^WPentacon. Konkret war es der Trigger für die Lichtmengenmessung + Verschlußsteuerung (deswegen die relativ potente Ausgangsstufe). Für den A302 wurde die Innenschaltung massiv geändert, um die elektrischen Daten nochmal deutlich zu verbessern (Eingangsstrom, Ruhestrom, Konstanz der Schaltschwellen). Warum der dann in derartigen Mengen in den freien Handel gelangte, kann ich nicht sagen. Auf jeden Fall war^Wist er ein sehr praktisches Bauelement. Ich verbaue den immer noch manchmal. Pollin war mal so gütig, mir eine Stange davon zu schicken :) dolf schrieb: > Michael_ schrieb: >> Hallo Dolf! Kannst du mal einen Tipp geben, wo die Daten zu finden sind. >> Ich hab schon gesucht, bin leider nicht fündig geworden. > > bauplan bastelbuch 2 /amateurbibliothek /militärverlag der ddr. Oh schick. Das habe ich ja auch. Da hätte ich nun wirklich zuletzt gesucht ;) XL
Gast
#3475922
dolf schrieb: > bauplan bastelbuch 2 Danke! Hab gerade drin geblättert. Dieses Buch kann man auch heute jeden Anfänger empfehlen. Bastelspaß ohne Ende. Digital, analog, Detektor... Vielleicht bau ich das Audion mit Mosfet mal nach. electronica Heft 173 A902D A301D electronica Heft 207 A302D
Gast
#3476161
Axel Schwenke schrieb: > Warum der dann in derartigen > Mengen in den freien Handel gelangte, kann ich nicht sagen. ich hab den 302 in mengen aus ddr militärelektronik ausgelötet. industrie und militär hatten wohl nen gewissen bedarf.
Gast
#3476180
Michael_ schrieb: > Vielleicht bau ich das Audion mit Mosfet mal nach. das ding war mit nem sm103/104 aufgebaut. den dürfte man heutzutage kaum noch auftreiben können. eventuell tut´s ja auch ein n kanal jfet bf245 o.ä. beeil dich aber die analogen sender werden immer weniger und teilweise wurde die ausgangsleistung der sender drastisch verringert... bau lieber den mw/lw/kw empfänger mit dem a244/tca440 nach . hab das vor einem jahr mal wieder gemacht.
Gast
#3476205
Michael_ schrieb: > Dieses Buch kann man auch heute jeden Anfänger empfehlen. Bastelspaß > ohne Ende. Digital, analog, Detektor... Wenn zum Jahreswechsel 2014 / 2015 die letzten wichtigen Mittel- und Langwellensender abgeschaltet werden, dürfte das passieren, was nur selten in der Rundfunkszene zu beobachten ist: Ein ganzer Verbreitungsweg wird gestorben sein. also beeilung....
Gast
#3476217
dolf schrieb: > das ding war mit nem sm103/104 aufgebaut. Hab ich :-) ! Aber man sollte solide bauen und gaaanz lieb zu denen sein. Sonst sind die Putt! Hier sollte man den ESD-Schutz wiklich einhalten. Mit jfet geht das auch. Ich hab da noch paar Russentypen rumliegen.
Gast
#3476244
Michael_ schrieb: > Mit jfet geht das auch. Ich hab da noch paar Russentypen rumliegen. ja n paar kp303 liegen auch noch im regal. bf245/246 sowieso. aber beeilung rtl radio auf 1440khz ist ende 2013 abgeschaltet worden. war in den 70ern/80ern als radio luxemburg mein lieblingssender. ruhe in frieden... ach ja du hast noch sm103/104 im schrank ? hätte interesse.... mfg
Gast
#3476272
Ich glaub zwei hab ich noch. Die mach ich selbst kaputt. Die Grenzfrequenz war auch niedrig. Für KW gingen die wohl nicht.
Ich hätte noch ein paar SMY50 :-)
Gast
#3476343
Michael_ schrieb: > Ich glaub zwei hab ich noch. Die mach ich selbst kaputt. > Die Grenzfrequenz war auch niedrig. Für KW gingen die wohl nicht. klar ok... dachte du hast noch mengen von diesem n kanal mosfet vorrätig. dann würde ich für das audion eh zum kp303 greifen der hat ne genügend hohe grenzfrequenz und ist problemlos in der bucht zu bekommen so man ersatz benötigt. der bf245/246 a/b/c sollte aber auch funktionieren.
Antwort schreiben
