[Verkauft] Tekbox 5uH 10A LISN Platine

[Björn B. (elmo)]

Hallo,

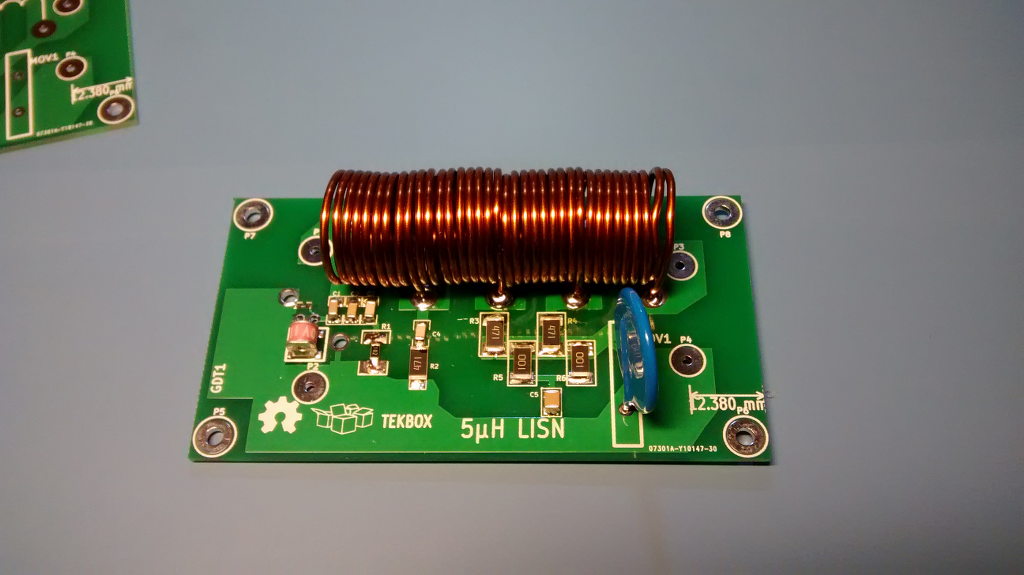

ich brauchte vor kurzem eine Netznachbildung und habe mir diese hier
http://www.tekbox.net/open-hardware/tboh01-5uh-impedance-stabilisation-network-lisn
nachgebaut. Da ich die Platine fertigen lassen habe, sind davon nun noch
8 Stück übrig. Die Bauteile sind, mit Ausnahme der selbst zu wickelnden
Spulen, ebenfalls vorhanden.

Mit Bauteilen (OHNE SPULEN) hätte ich gerne 18,- pro Platine.
Die Platine alleine würde ich für 5,- abgeben. Die Preise verstehen sich
inklusive Versand in der Luftpolstertasche.

Bei Interesse bitte Kontakt per PM.

Gruß
Björn

Edit: alles weg

[Martin D. (martin_d69)]

Was genau macht man damit? Ich habe das Video gesehen aber bin mir nicht
sicher...

Ist das zum analysieren wie sehr eine baugruppe in die Netzeitung rotzt?
Ist es nur in Verbindung mit einem Spectrum Analyzer zu gebrauchen?

[Björn B. (elmo)]

> Ist das zum analysieren wie sehr eine baugruppe in die Netzeitung rotzt?
Genau. Wobei man eine Netznachbildung auch für die andere Richtung, also
zum Einkoppeln von Störungen auf die Versorgungsspannnung, nutzen kann.
Dave hatte mal einen schönen Beitrag gepostet. Daher kenn ich auch diese
Netznachbildung:
http://www.eevblog.com/2013/11/17/eevblog-548-emc-pre-compliance-conducted-emissions-testing/

> Ist es nur in Verbindung mit einem Spectrum Analyzer zu gebrauchen?
Jein. Die besonders großen Störungen wird man auch mit einem Oszi zu
sehen bekommen ;-) (für korrekte Amplitude auf 50Ohm Eingang oder
Durchgangsabschluss achten)

Gruß
Björn

[Martin D. (martin_d69)]

Ich beobachte dich mit diesem Thread mal, wenn ich soweit fertig mit dem
Studium bin bau ich mir eine bessere Werkstatt Ecke.

Gruß Martin

[N. K. (bennjo)]

Habe heute zwei Stück erhalten.

Nun muss ich mir nur noch die Ls wickeln.

Vielen Dank Björn!

Gruß,
Nikias

[Björn B. (elmo)]

Die Revision der Stückliste passt anscheinend nicht zur Version der
veröffentlichten Gerber Files. Daher sind die Footprints von R1 und R2
auf der Leiterkarte falsch. Im Video auf EEVBlog kann man jedoch sehen,
dass die Werte (R1=1k, R2=470R) korrekt sind.

Gruß
Björn

[Klaus (Gast)]

Hallo Björn,

Die zwei Leiterplatten sind heute eingetroffen.
Jetzt noch die Bauteile beschaffen und die Spulen wickeln, dann kann
gemessen werden.
Danke für die schnelle Lieferung.

Gruß Klaus

[Thomas K. (maxi888)]

Hallo zusammen,

ich weiss, ist schon ein bischen her. Aber hat noch jemand den
Schaltplan und das Layout zu dieser Box? Der Link ist leider nicht mehr
korrekt.

Eine zweite Frage. Ich kenne die Netznachbildung für CISPR 16 bei der es
ja mit 50µH um Geräte im 230V Netz geht.
Sind jetzt Entwicklungen zu Geräten im Industriebereich z.B
Schaltschrank oder in Maschinen mit 24V Gleichspannung EMV technisch zu
betrachten, bin ich mir nicht sicher welche Norm hier nötig ist.
Letztendlich sind diese Geräte alle nach einem Netzteil verbaut. Sollte
hier die CISPR 25 Richtlinie nicht eher gelten. Diese ist für Geräte mit
Gleichspannung. Verwendet wird diese aber eher im Bordnetz Bereich von
Autos, Booten usw. Kennt sich hier einer aus? Danke.

[Rico W. (bitkipper)]

Thomas K. schrieb:
> hat noch jemand den Schaltplan und das Layout zu dieser Box?
> Der Link ist leider nicht mehr korrekt.

Das sollte weiterhelfen:
http://www.tekbox.net/test-equipment/tboh01-5uh-line-impedance-stabilisation-network-lisn-cispr25

bzw. hier unter "Test Equipment"
http://www.tekbox.net/

haben sie noch weitere schöne Gerätschaften.
(war übriges je der zweite und erste Treffer bei G**gl)
