LCD Bildschirm Schaltplan gesucht!!

OP #3530074
Hallo,

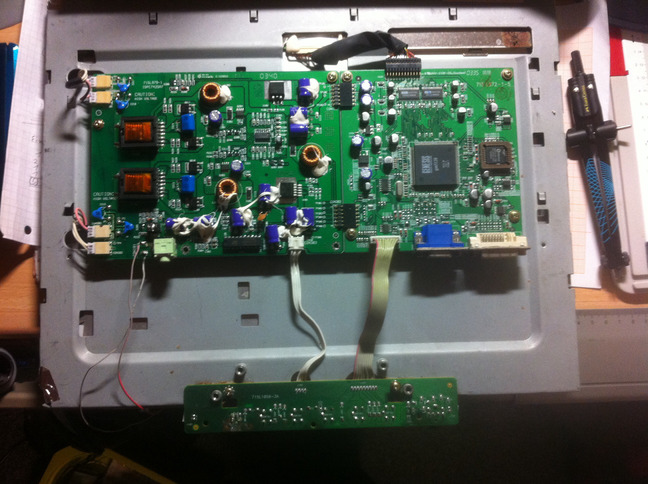

ich suche den Schaltplan zu einem Bildschirm, den ich von einem
Bekannten habe. Leider ist ein Taster herausgerissen. Keine großen
Schäden, aber eineUnterbrechung des Stromkreises. Den Ersatz habe ich
schon, nur das anlöten erweist sich als schwierig. Das Gehäuse ist weg,
ich hab keine Ahnung welche Marke und Modell. Die einzigen Hinweise auf
der Platine: Hauptchip:Genesis gm5120, daneben ein kleinerer Chip von
inbond und am Rand der Platine steht,,94V-0GW-06". Den Steckplatz für
die Stromversorgung hab ich durch 2 Kabel ersetzt, also nicht wundern.
Angehängte Dateien:
OP #3530112
Schade.

Eine Unterbrechung des Stromkreises ist für mich ein Punkt an dem der
Stromfluss unterbrochen ist, und damit an anderer Stelle die Spannung
fehlt.
Was, aufgrund des fehlenden Schalters ja vorhanden sein sollte. Es ist
nämlich der Power Knopf...
Persönliche Seite #3530124
Glenn Rathke schrieb:
> Was, aufgrund des fehlenden Schalters ja vorhanden sein sollte. Es ist
> nämlich der Power Knopf...

Und dafür brauchst Du einen Schaltplan?

Nur selten übrigens haben Monitore einen Schalter, mit dem sie
eingeschaltet werden, meistens ist das ein Taster, und sehr oft schalten
sie sich ein, sobald Netzspannung am Netzteil anliegt.


Wenn das Dein Wrack nicht tut, könnte auch ein ganz anderer Defekt
vorliegen.

Der Netztaster wird einer der Taster auf der Platine am unteren Bildrand
sein.
OP #3530404
Wegstaben Verbuchsler schrieb:
> Glenn Rathke schrieb:
>> Ich weiß, es ist der, der fehlt... unten Links...
>
> und jetzt brauchst du einen Schaltplan, um einen Taster mit 2 Kontakten
> anzuklemmen?

Da unten ist auch noch ne RGB-Led und 2 Wiederstände. Soooo einfach ist
das nicht wenn du nicht weißt wies vorher war.


Ich glaub da liegt ein Verständnissproblem vor. Der Taster ist
herausgebrochen. Dabei ist auch rundherum die leitende Schicht der
Platine
beschädigt worden. Soweit so k**** nun dacht ich mir: egal ich verbinde
die Bauteile, an der stelle, von hand mit isolierten Drähten. Da stand
ich aber vor dem Problem: was mit wem verlöten???... Deshalb der
Schaltplan. Und an meinen Lötfähigkeiten liegt es ganz bestimmt nicht.
Gast #3530662
Wenn du dir mit den Leitungen nicht sicher bist, dann schalte einen R
mit dem Taster in Reihe. Mit 100 Ohm vermeidest du Schäden, falls du die
Betriebsspannung erwischst.
