Plecs Simulation einer Induktivität

Klaus Gast #3542532
Lesenswert?
• ▲
▼
Hallo,

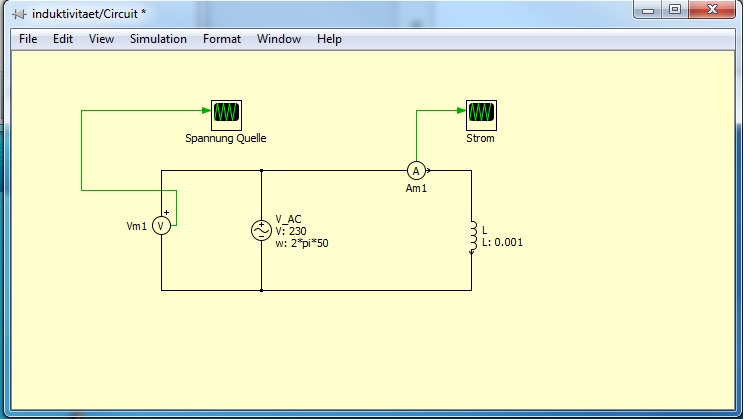

ich arbeite heute das erste Mal mit Plecs, ich möchte erstmal einen
einfachen Schaltkreis mit einer Induktivität aufbauen und untersuchen.

Ich möchte ein sinusförmiges Spannungssignal erzeugen und mir dann den
Strom an der Spuleanschauen. Bei der Spannungsquelle habe ich eine
Amplitude von 230V und als Frequenz 50Hz eingegeben. Wenn ich das aber
simuliere zeigt mir das Scope "Spannung" keine ordentliche sinusförmige
Spannung an.

Wer kann mir weiter helfen?
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Klaus R. #3542892
Lesenswert?
• ▲
▼
Klaus schrieb:
> ich arbeite heute das erste Mal mit Plecs, ich möchte erstmal einen
> einfachen Schaltkreis mit einer Induktivität aufbauen und untersuchen.

Was es nicht alles gibt! Aber wenn Du mit solch einer simplen Schaltung
schon Probleme hast, dann nimm lieber LTSpice. Es ist kostenlos und hier
im Forum gibt es dazu erstklassigen Support.

Hier ein Super Tutorial.
http://www.gunthard-kraus.de/LTSwitcherCAD/index_LTSwitcherCAD.html

Gruss Klaus.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Alex X. Gast #3542925
Lesenswert?
• ▲
▼
Hallo,

ich gebe mal eine mögliche Abhile zu meiner Vermutung ab, warum es
"nicht ordentlich" aussehen könnte.
Simuliere mal nicht die standardmäßigen 10 sec, sondern z.B. 30e-3 sec.
Dann sieht es nach sinus aus, auch wenn man reinzoomt. Alternativ
reduziere die maximale Schrittweite.

Bei mir jedenfalls sieht alles prima aus.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
