KICAD: Zwei Elemente vom Schaltbild in einen Element im PCB-Editor
von skorpionx (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼

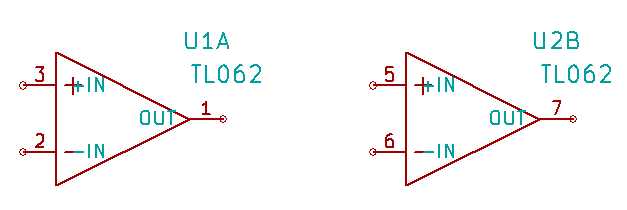

Ich will zwei verschiedene  Elemente vom Schaltbild in einem gemeinsamen
Element im PCB-Editor vereinen. Eine Methode wäre (vielleicht): zwei
Module im PCB-Editor zu überlagern.Geht das auch anders...?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: KICAD: Zwei Elemente vom Schaltbild in einen Element im PCB-Editor
von SkyperHH (Gast)

Lesenswert?
• ▲
▼
Mach aus dem TL062 einfach Bauteil U1A und U1B, dann taucht das Bauteil
nur einmal in der Liste auf... jetzt hast Du zwei "halbe"!

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: KICAD: Zwei Elemente vom Schaltbild in einen Element im PCB-Editor
von skorpionx (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
SkyperHH schrieb:
> Mach aus dem TL062 einfach Bauteil U1A und U1B

Danke!

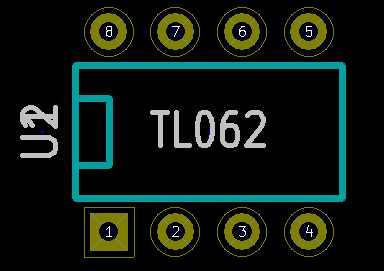

Aus dem U2B habe ich U1B gemacht und jetzt ist alles O.K.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
