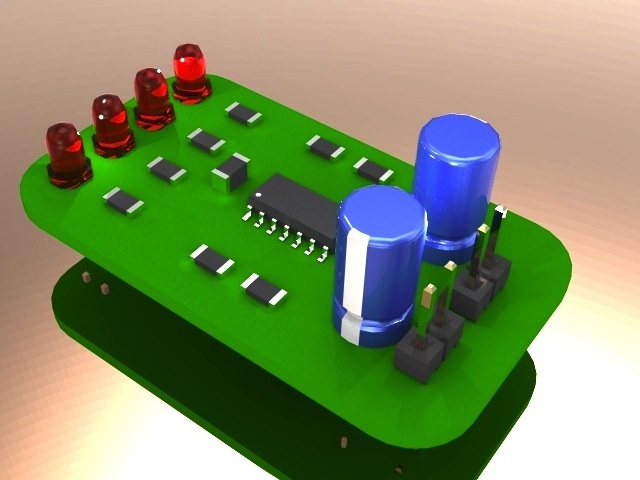

EAGLE 3D kostenlos

Gast #3562753
Lesenswert?

Verarscht schrieb:
> Was soll der scheiß?
> So etwas nutzloses zu Posten dafür gehöhrst versemmelt.
> icke vllt. auch, weil geantwortet.

Ich denke , dass so eine Ausdrucksweise hier nichts verlohren hat.
Allerdings entspricht sie deinem " Namen".
Vielleicht solltest Du dir ein deinem Niveau angepasstes Forum suchen.
Ich persönlich lege auf solche "Antworten" absolut keinen Wert.
Gast #3571837
Lesenswert?

Augenlicht verloren?
Da steht ganz klar, dass Pcb-pool die Daten löscht. Kann mir auch kaum
vorstellen, dass ein namhaftes Unternehmen Daten sammelt um die dann zu
verkloppen! Leiden jetzt nach Snowden alle unter Verfolgungswahn??
-----------------------
DATENSCHUTZ
Was passiert mit meiner Datei wenn ich sie hier hoch lade?

Die zum Zwecke der 3D Ausgabe von Ihnen hochgeladenen Dateien werden mit
einer
eigens entwickelten Software auf unserem Server verarbeitet.
Ohne Bestellung einer Leiterplatte werden Ihre Dateien, sowie alle
daraus erstellten 3D Dateien, anschliessend automatisch gelöscht. Eine
Weitergabe an fremde Dritte erfolgt nicht.

Falls Sie im direkten Anschluss eine Bestellung auslösen, wird die
entsprechende Datei selbstverständlich für die Fertigung der
Leiterplatte genutzt.
Unsere Datenschutz-Erklärung, gültig bei Bestellung, können Sie hier
(http://www.pcb-pool.com/ppde/dataprotection.html) nachlesen.
--------------------
(Firma: mechapro GmbH) Persönliche Seite #3576640
Lesenswert?

Ich habe das mit der Datenerzeugung von PCB-Pool eben ausprobiert. Das
ist eine ganz nette Spielerei, mehr aber auch nicht. Sobald man selbst
definierte Bauteile verwendet (z.B. Steckverbinder), werden diese nur
noch durch flache Rechtecke angenähert, also eine quasi 2D-Darstellung.
Und gerade bei Steckern u.ä. sind 3D-Daten wichtig. Leider kann man bei
PCB-Pool keine zusätzlichen Informationen zur Höhe der Bauteile
übermitteln.

Das die Ergebnisse so bescheiden sind ist auch nachvollziehbar, die 3D
Informationen sind in den Eagle-Daten halt nicht enthalten. So lange das
so ist wird man aus Eagle keinen brauchbaren 3D-Export erzeugen können.

Mit freundlichen Grüßen
Thorsten Ostermann
Gast #3576659
Lesenswert?

Thorsten Ostermann schrieb:
> So lange das
> so ist wird man aus Eagle keinen brauchbaren 3D-Export erzeugen können.

Ich glaube, Du verstehst die 3D Problematik nicht.

Da es 10000000 verschiedene Steckerbauteile (unter anderem gibt) wirst
Du in keinem Layoutprogramm (auch nicht bei Altium und Co) genau Deinen
gewählten Stecker per Mausklick in 3D erzeugt haben. Auch bei Altium
musst Du Dir die 3D Datei Deines Steckers beim Hersteller oder sonst wo
herunterladen und einfügen. Und genau das ging vorher bei Eagle nicht,

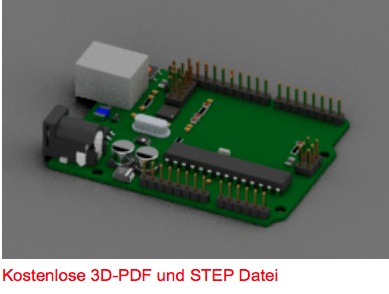

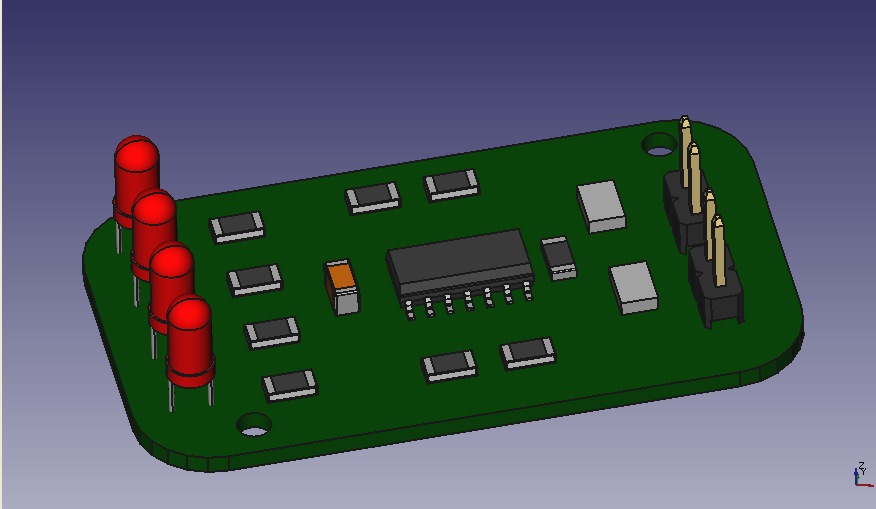

da man ums Verrecken kein STEP aus Eagle bekam. Jetzt bekomme ich dies
dank der Pool Webseite. Und sogar schon mit einigen Standardbauteilen
platziert. Die STEP Datei kann ich nun endlich in ein MCAD System
einlesen und vervollständigen.

Guckst Du: https://www.pcb-pool.com/ppde/info_video_3d_freecad.html

Also ich bin sehr froh darüber
(Firma: mechapro GmbH) Persönliche Seite #3576671
Lesenswert?

Hallo GerhardtH.,

> Thorsten Ostermann schrieb:
>> So lange das
>> so ist wird man aus Eagle keinen brauchbaren 3D-Export erzeugen können.
>
> Ich glaube, Du verstehst die 3D Problematik nicht.

Doch, ich denke schon. Wie ich schon schrieb: Irgendwo müssen die
3D-Daten herkommen, und da Eagle da bisher nicht mit umgehen kann, kann
auch der Datenexport nicht richtig funktionieren. Bei Eagle 3D löst man
das ja dadurch, dass man extra für's Rendering eigene 3D-Bibliotheken
pflegt.

> Da es 10000000 verschiedene Steckerbauteile (unter anderem gibt) wirst
> Du in keinem Layoutprogramm (auch nicht bei Altium und Co) genau Deinen
> gewählten Stecker per Mausklick in 3D erzeugt haben. Auch bei Altium
> musst Du Dir die 3D Datei Deines Steckers beim Hersteller oder sonst wo
> herunterladen und einfügen. Und genau das ging vorher bei Eagle nicht,
> da man ums Verrecken kein STEP aus Eagle bekam. Jetzt bekomme ich dies
> dank der Pool Webseite.

Und wie teile ich PCB-Pool mit, welche Step-Dateien für welche Bauteile
verwendet werden sollen? Vielleicht sollte ich erwähnen, dass ich noch
mit 5.12 arbeite. Gibt es da evtl. Neuerungen in 6.x, die ich verpasst
habe?

Mit freundlichen Grüßen
Thorsten Ostermann
Gast #3576697
Lesenswert?

Hi Thorsten

Thorsten Ostermann schrieb:
> Und wie teile ich PCB-Pool mit, welche Step-Dateien für welche Bauteile
> verwendet werden sollen?

Das kann ich auch nicht sagen. Hast Du mal eine STEP Datei per e-mail
angefordert. Man kann das indem man auf den Link unter der bestückten
PCB klickt. In der email steht dann einiges an Erklärungen sowie auch
der von mir gepostete Link zum Video. Dort schreibt Pcbpool unter
anderem:

"WICHTIGE INFORMATION:
Die auf Ihrer Leiterplatte verwendeten Komponenten wurden mit den JEDEC
Bezeichnungen unserer 3D-Modell Datenbank abgeglichen. Komponenten mit
ähnlichen Bezeichnungen wurden mit Hilfe eines Algorithmus zugewiesen
und sind in der Anlage aufgeführt. Bauteile mit völlig unbekannten,
nicht eindeutigen Bezeichnungen wurden nicht bestückt. Bitte stellen Sie
sicher, dass alle 3D-Komponenten Ihren gewünschten Bauteilen
entsprechen."

Demnach wird wohl die brd Datei nach JEDEC oder JEDEC ähnlichen Namen
durchsucht.

http://de.wikipedia.org/wiki/Liste_von_Halbleitergehäusen

Und genau da liegt auch die Problematik mit den 1000000 Varianten von
Steckerbauteilen der zig existierenden Hersteller. Diese sind so
vielfältig, dass sie eigene Bezeichnungen verwenden.

Von daher wird es nie eine perfekte und komplette 3D Ausgabe von
Layoutprogrammen geben können. Ausser wenigen Standards wie Sub-D usw..
wird es immer so laufen, dass Du Dir die 3D Version vom
Steckerhersteller selbst besorgen musst um sie im MCAD System (oder im
Layouprogramm wie bei Altium) zu importieren und zu platzieren.

Schönen Sonntag noch
Gerhardt
(Firma: mechapro GmbH) Persönliche Seite #3577145
Lesenswert?

Hallo Gerhard,

>> Und wie teile ich PCB-Pool mit, welche Step-Dateien für welche Bauteile
>> verwendet werden sollen?
>
> Das kann ich auch nicht sagen. Hast Du mal eine STEP Datei per e-mail
> angefordert.

lies bitte nochmal nach was ich vorhin geschrieben habe:
"Ich habe das mit der Datenerzeugung von PCB-Pool eben ausprobiert.
[...]"

> Dort schreibt Pcbpool unter anderem:
>
> "WICHTIGE INFORMATION:
> Die auf Ihrer Leiterplatte verwendeten Komponenten wurden mit den JEDEC
> Bezeichnungen unserer 3D-Modell Datenbank abgeglichen. Komponenten mit
> ähnlichen Bezeichnungen wurden mit Hilfe eines Algorithmus zugewiesen
> und sind in der Anlage aufgeführt. Bauteile mit völlig unbekannten,
> nicht eindeutigen Bezeichnungen wurden nicht bestückt. Bitte stellen Sie
> sicher, dass alle 3D-Komponenten Ihren gewünschten Bauteilen
> entsprechen."
>
> Demnach wird wohl die brd Datei nach JEDEC oder JEDEC ähnlichen Namen
> durchsucht.

Genau. Und wird dabei natürlich viele selbst angelegte Teile,
insbesondere Stecker nicht finden. Natürlich kann ich die fehlenden
Teile nachher im MCAD ergänzen, aber diese unnötige Handarbeit sollte
einem heutzutage ein ECAD eigentlich abnehmen...

Mit freundlichen Grüßen
Thorsten Ostermann
Gast #5042216
Lesenswert?

Hallo

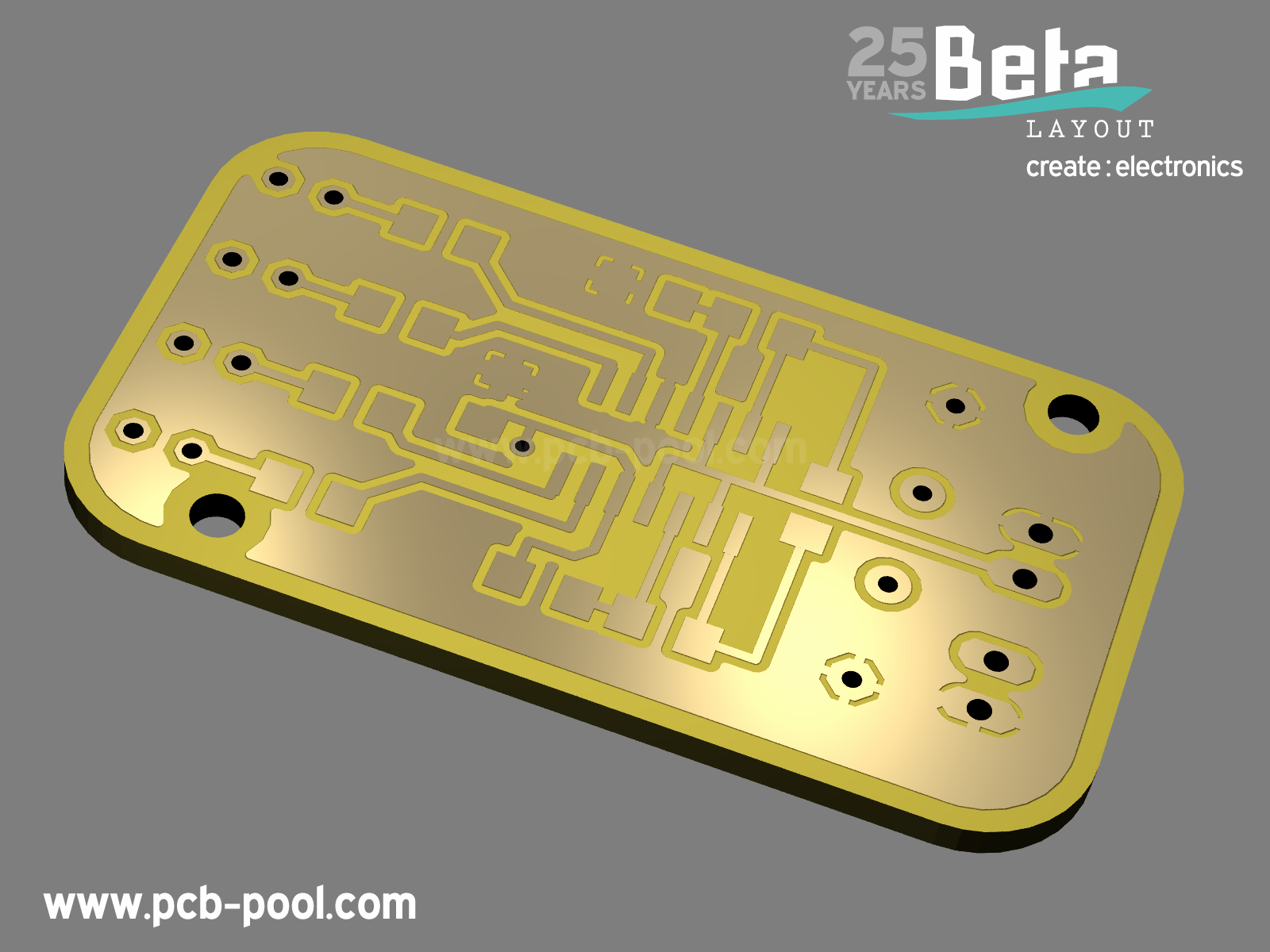

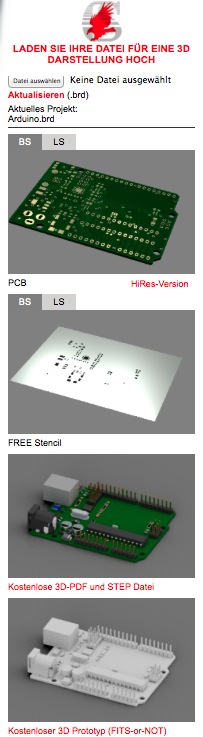

Wollte auch gerade das testen, da ich ein Gehäuse machen will wo die
Platine genau reinpasst ... aber ich komme bei PCB-Pool da nirgends zum
Dateiupload?

Und bestellen will ich es da nicht ...

Wie geht das da genau?
